开关滤波器组
开关滤波路数七选一, SMA
- DSS3-7R50-2000-2873
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 单位 | |
|---|---|---|
| 插入损耗 | 6.0 | dB |
| 驻波比 | 1.6 | |
| 通带频率一 | 50-84 | MHz |
| 通带频率二 | 84-142 | MHz |
| 通带频率三 | 142-240 | MHz |
| 通带频率四 | 240-405 | MHz |
| 通带频率五 | 405-685 | MHz |
| 通带频率六 | 685-1160 | MHz |
| 通带频率七 | 1160-2000 | MHz |
| 带外抑制 | 40 dB矩形系数≤2.2 |
其它参数
| 开关滤波路数 | 七选一 |
| 开关时间 | ns |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀镍 |
| 功率容量 | 30dBm设计保证 |
| 工作电压 | +5V |
| 工作温度 | -40~+75℃ |
| 控制方式 | TTL（控制接口：DB-9) |
| 其它 | 1脚+5V；2脚接地；3,4,5,6,脚为控制；7,8,9脚为空 |
真值表
| 3脚 | 4脚 | 5脚 | 6脚 | ||
| 频率一 | 0 | 0 | 0 | 0 | |
| 频率二 | 0 | 0 | 1 | 0 | |
| 频率三 | 1 | 0 | 1 | 0 | |
| 频率四 | 0 | 1 | 1 | 0 | |
| 频率五 | 1 | 1 | 1 | 0 | |
| 频率六 | 0 | 0 | 0 | 1 | |
| 频率七 | 0 | 0 | 1 | 1 |

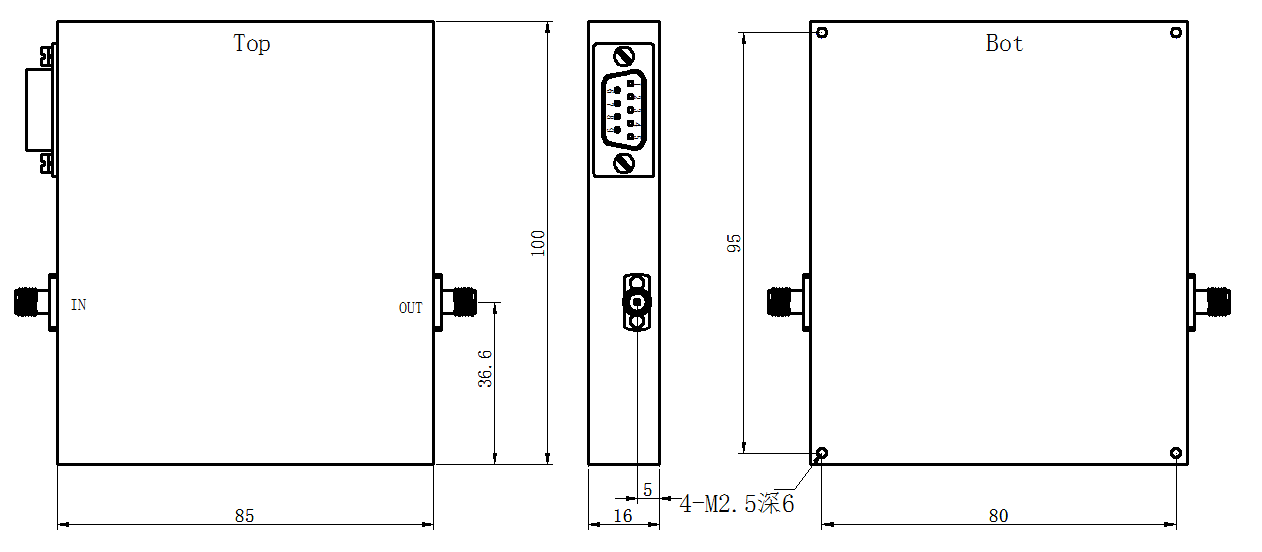

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
