功率放大器
30~1000MHz, 增益48dB, 饱和功率50dBm, SMA
- DPA8-30-1000-1985
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 1000 | MHz |
| 增益 | 48 | dB | ||
| 增益平坦度 | 3 | 4 | dB | |
| 驻波比 | 1.7 | |||
| 饱和功率 | 50 | dBm | ||
| 最大输入功率 | 6 | dBm | ||
| 输入功率 | 3±1 | dBm | ||
| 杂散抑制 | 65 | dBc | ||
| 谐波抑制 | 10 | dBc |
环境要求
| 接口形式 | SMA-K输入，N-K输出 |
| 功放PTT开关端口 | 功放默认关闭；5V开启 |
| 温度保护 | 80℃ |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +32V穿心电容；最大33V |
| 工作电流 | 9-12A，工作电流参考16A |
| 工作温度 | -25~+55℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 功放测试或使用需安装散热器 |
典型测试数据
| 频率 GHz | S11 驻波 | S21 增益 dB | S21 饱和功率 W | 杂波抑制 dBc | 谐波抑制 dBc |
|---|---|---|---|---|---|
| 0.02 | 1.4 | 53.8 | 108.58 | 78 | 28.3 |
| 0.14 | 1.31 | 53.92 | 106.73 | 82 | 26.9 |
| 0.21 | 1.3 | 52.7 | 101.63 | 80 | 27.8 |
| 0.29 | 1.3 | 53.1 | 104.16 | 78 | 28.9 |
| 0.36 | 1.25 | 53.25 | 108.27 | 79 | 30.4 |
| 0.43 | 1.12 | 53.76 | 110.84 | 76 | 31.5 |
| 0.5 | 1.1 | 53.48 | 102.54 | 75 | 30.9 |
| 0.57 | 1.22 | 53.56 | 90.16 | 76 | 30.9 |
| 0.64 | 1.35 | 53.74 | 91.54 | 77 | 32.4 |
| 0.71 | 1.42 | 52.12 | 101.28 | 77 | 38.7 |
| 0.79 | 1.35 | 51.98 | 109.14 | 78 | 46.9 |
| 0.86 | 1.5 | 50.83 | 108.45 | 76 | 41.3 |
| 0.93 | 1.54 | 52.45 | 100.74 | 75 | 43.7 |
| 1 | 1.79 | 54.91 | 94.19 | 74 | 45.1 |

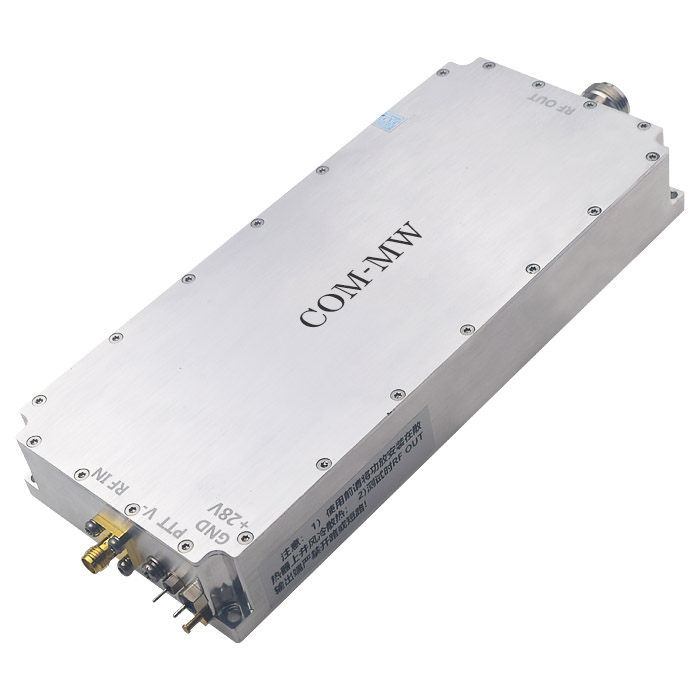

参考实物图

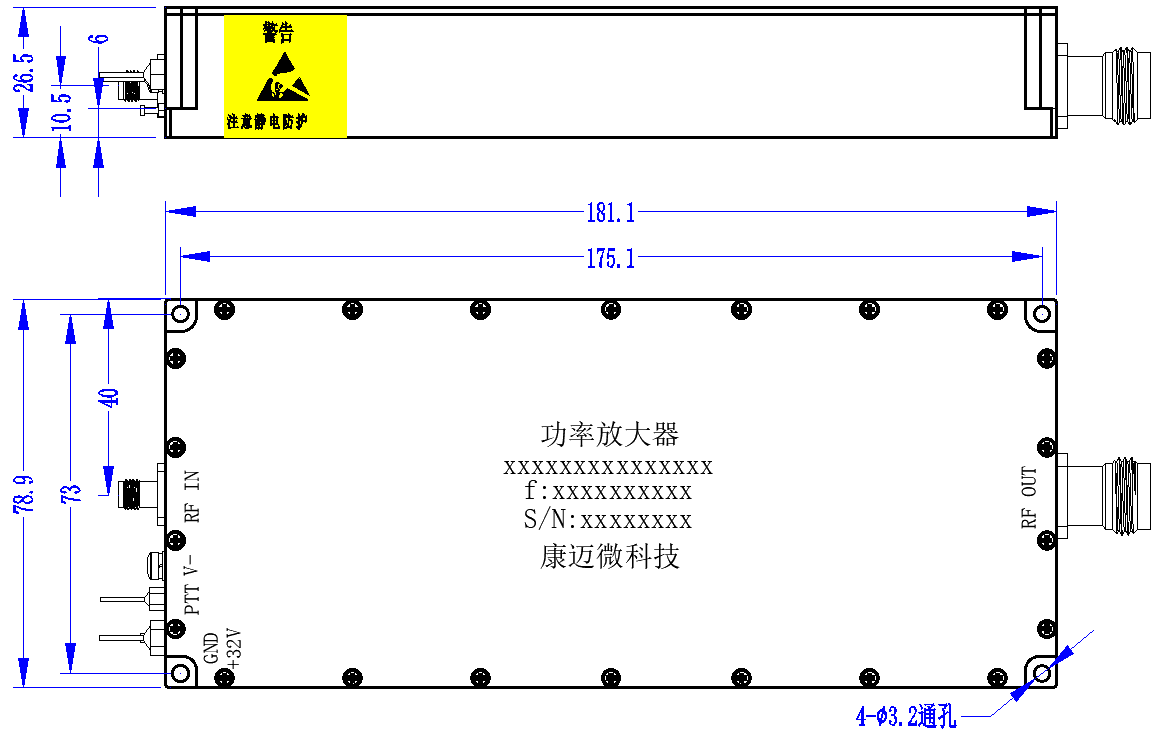

外形结构图

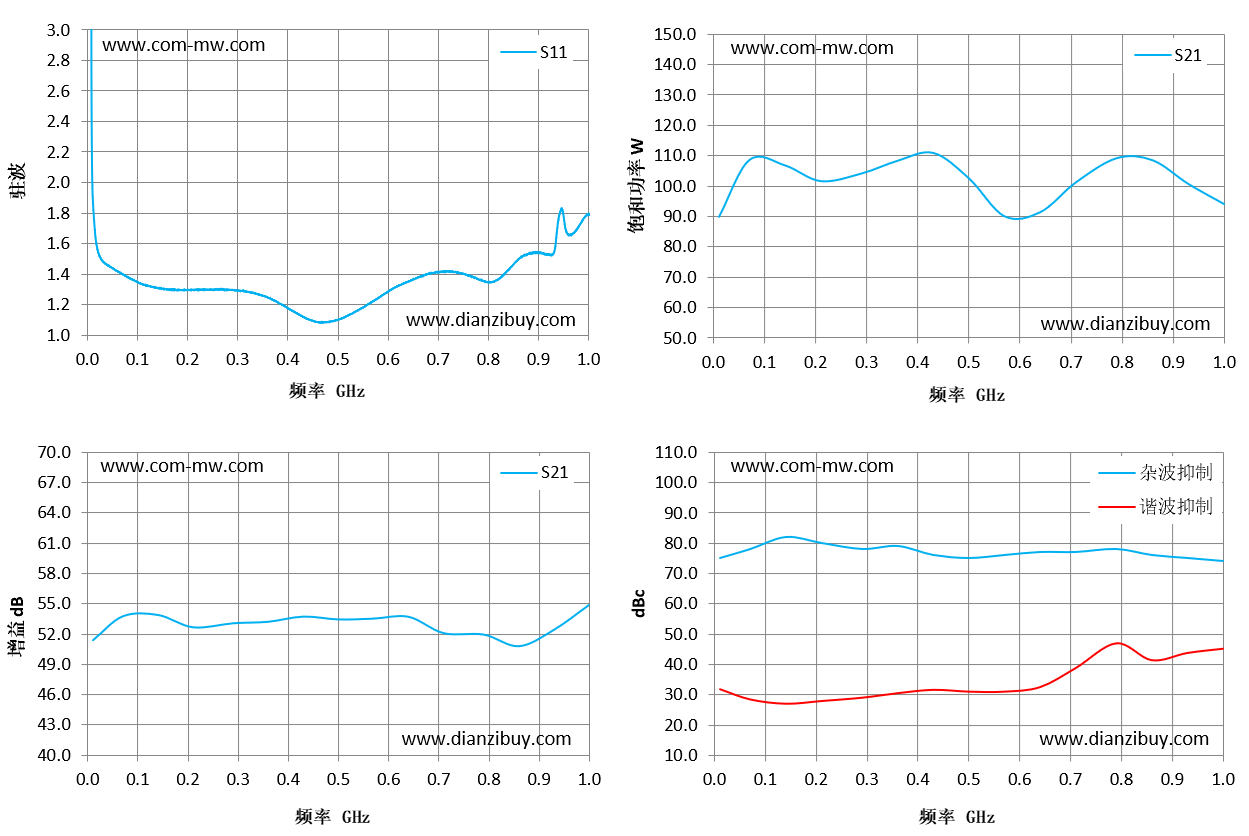

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
