产品
环行器
工作频率1900~2100MHz, 通过功率400W, N -F
- DH9-1900-2200-3122
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1900 | ~ | 2100 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 通过功率 | 400W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S21 隔离 dB |
| 1700 | 1.43 | 1.25 | -0.51 | -18.07 |
| 1743 | 1.37 | 1.23 | -0.45 | -18.84 |
| 1786 | 1.3 | 1.19 | -0.4 | -19.58 |
| 1829 | 1.22 | 1.15 | -0.36 | -20.44 |
| 1871 | 1.18 | 1.14 | -0.34 | -21.51 |
| 1914 | 1.12 | 1.08 | -0.31 | -22.97 |
| 1957 | 1.05 | 1.06 | -0.3 | -25.07 |
| 2000 | 1.03 | 1.04 | -0.3 | -28.42 |
| 2043 | 1.06 | 1.03 | -0.29 | -35.19 |
| 2086 | 1.11 | 1.05 | -0.32 | -44.36 |
| 2129 | 1.13 | 1.07 | -0.38 | -30.89 |
| 2171 | 1.25 | 1.16 | -0.44 | -25.68 |
| 2214 | 1.35 | 1.18 | -0.47 | -22.52 |
| 2257 | 1.42 | 1.19 | -0.58 | -20.13 |
| 2300 | 1.6 | 1.25 | -0.68 | -18.54 |

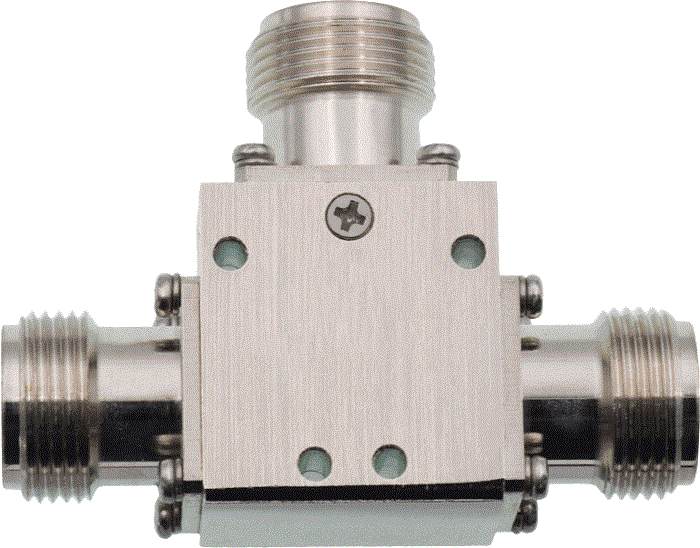

参考实物图

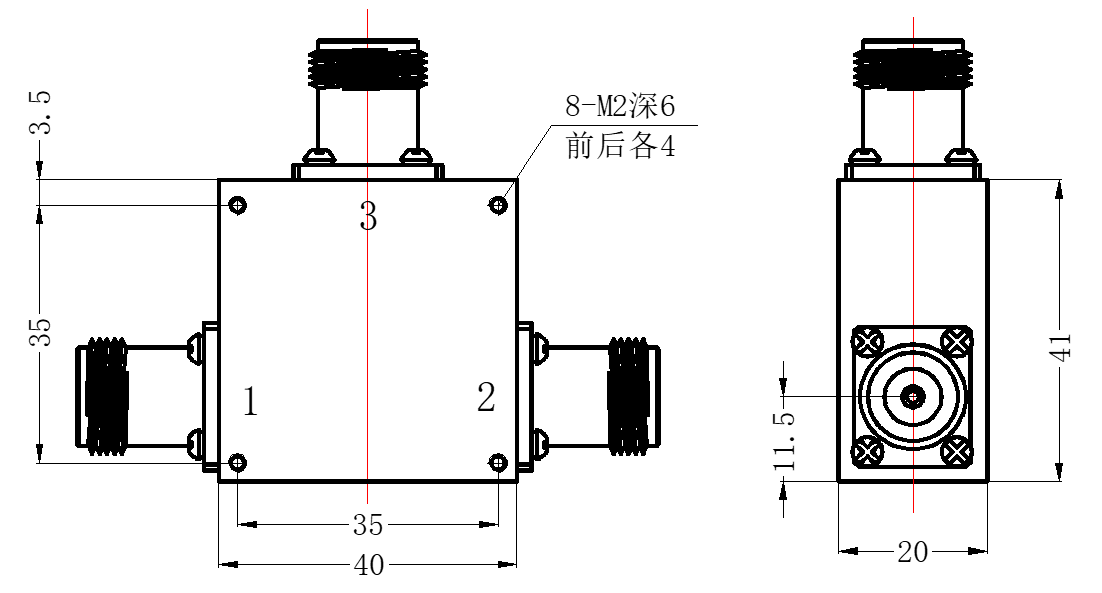

外形结构图（mm）

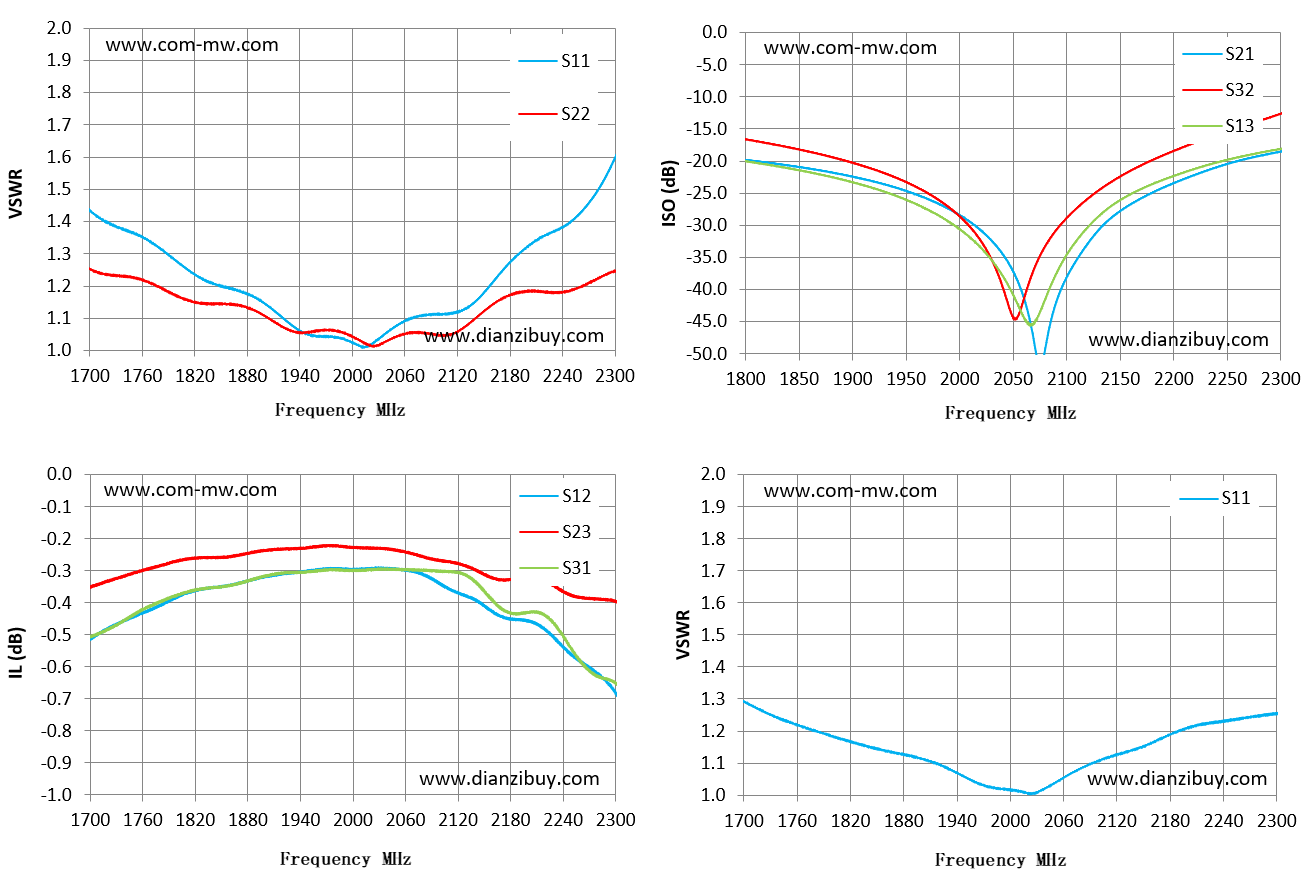

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
