DC~18GHz,单刀三掷,TTL控制,吸收式,15ms,SMA,24V,200万次,自保持,端口指示
- DSW9-3R0-18G-3425
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 0.3 | dB@6G | ||
| 插入损耗 | 0.5 | dB@18G | ||
| 隔离度 | 70 | dB@6G | ||
| 隔离度 | 50 | dB@18G | ||
| 驻波比 | 1.3 | @6G | ||
| 驻波比 | 1.5 | @18G | ||
| 功率容量 | 80 | W@6G | ||
| 功率容量 | 50 | W@18G |
其它参数
| 开关路数 | 单刀三掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械吸收式开关 |
| 开关时间 | 15ms |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 200mA |
| 工作温度 | -25~+65℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 开关寿命 | 200万次 |
| 控制接口 | D-SUB26-Male |
| 开关顺序 | 先断后合 |
| 驱动模式 | 自保持 |
端口定义
| 公共端口 | 0 |
| 分路端口 | 1，3，5 |
典型测试数据
| 频率 GHz | S00 驻波 | S01 损耗 dB | S23 隔离 dB | S02 相位 ° |
| 0.1 | 1.01 | 0.04 | -67.85 | 0.02 |
| 2.86 | 1.07 | 0.01 | -80.83 | -0.2 |
| 4.29 | 1.09 | -0.02 | -81.2 | -0.28 |
| 7.14 | 1.12 | -0.02 | -84.05 | -0.45 |
| 8.57 | 1.04 | -0.04 | -81.77 | -0.53 |
| 10 | 1.2 | -0.11 | -81.48 | -0.68 |
| 12.86 | 1.09 | -0.17 | -81.59 | -0.9 |
| 14.29 | 1.21 | -0.17 | -81.07 | -0.93 |
| 17.14 | 1.13 | -0.3 | -80.14 | -0.97 |
| 18.57 | 1.09 | -0.24 | -80.36 | -1.26 |
| 20 | 1.14 | -0.3 | -77.91 | -1.36 |

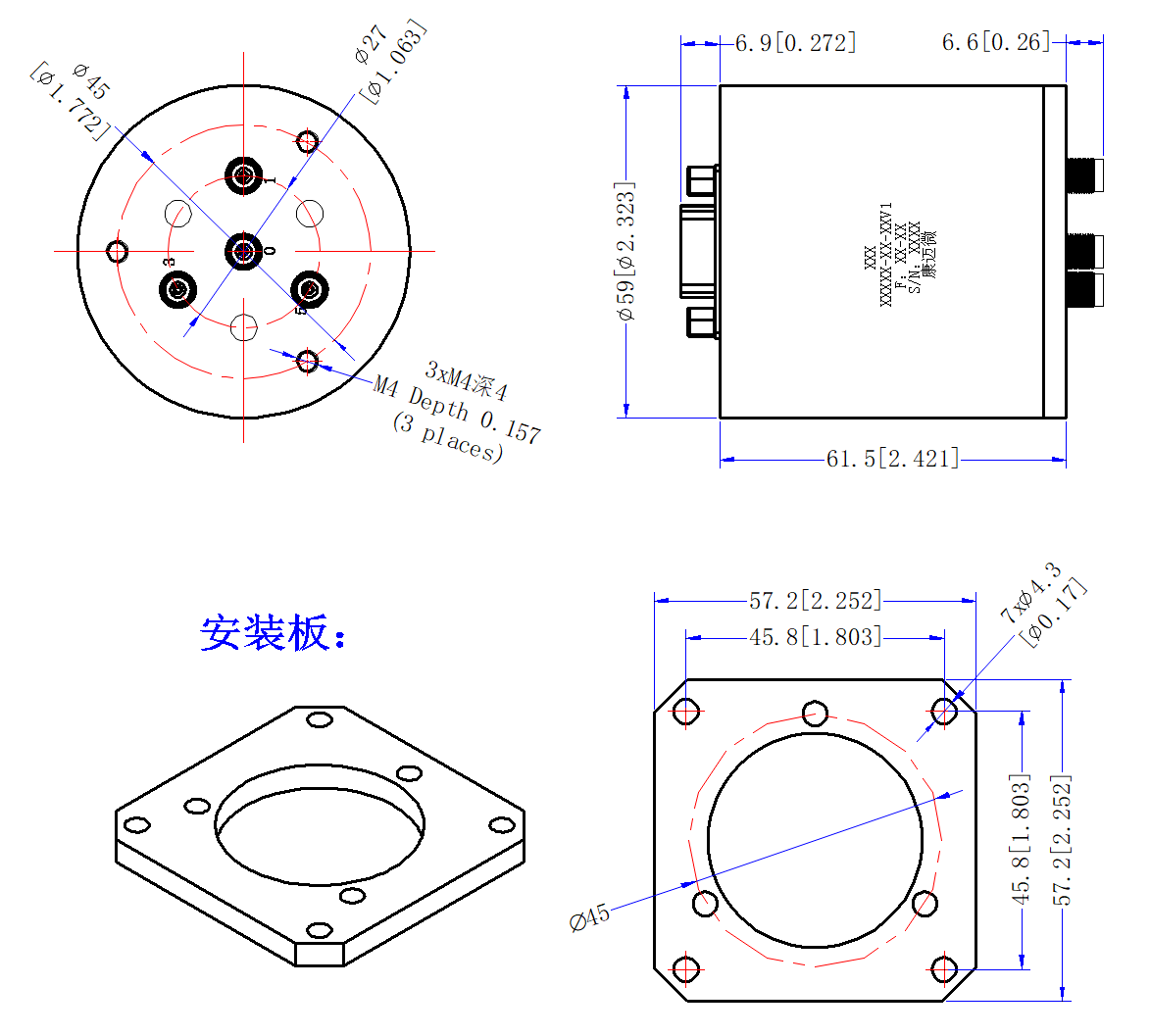

外形结构图（mm）
控制端口定义
| Pin 1 | TTL高电平，其它低电平 | RF 0-1 |
| Pin 3 | TTL高电平，其它低电平 | RF 0-3 |
| Pin 5 | TTL高电平，其它低电平 | RF 0-5 |
| Pin 7 | TTL（RESET） | / |
| Pin 8 | +24V | / |
| Pin 9 | GND | / |
| Pin 10 | 端口指示 | RF 0-1 |
| Pin 12 | 端口指示 | RF 0-3 |
| Pin 14 | 端口指示 | RF 0-5 |
| Pin 16 | 端口指示 | 公共端 |
| Pin 2,4,6,11,13,17~26 | 不使用 | / |

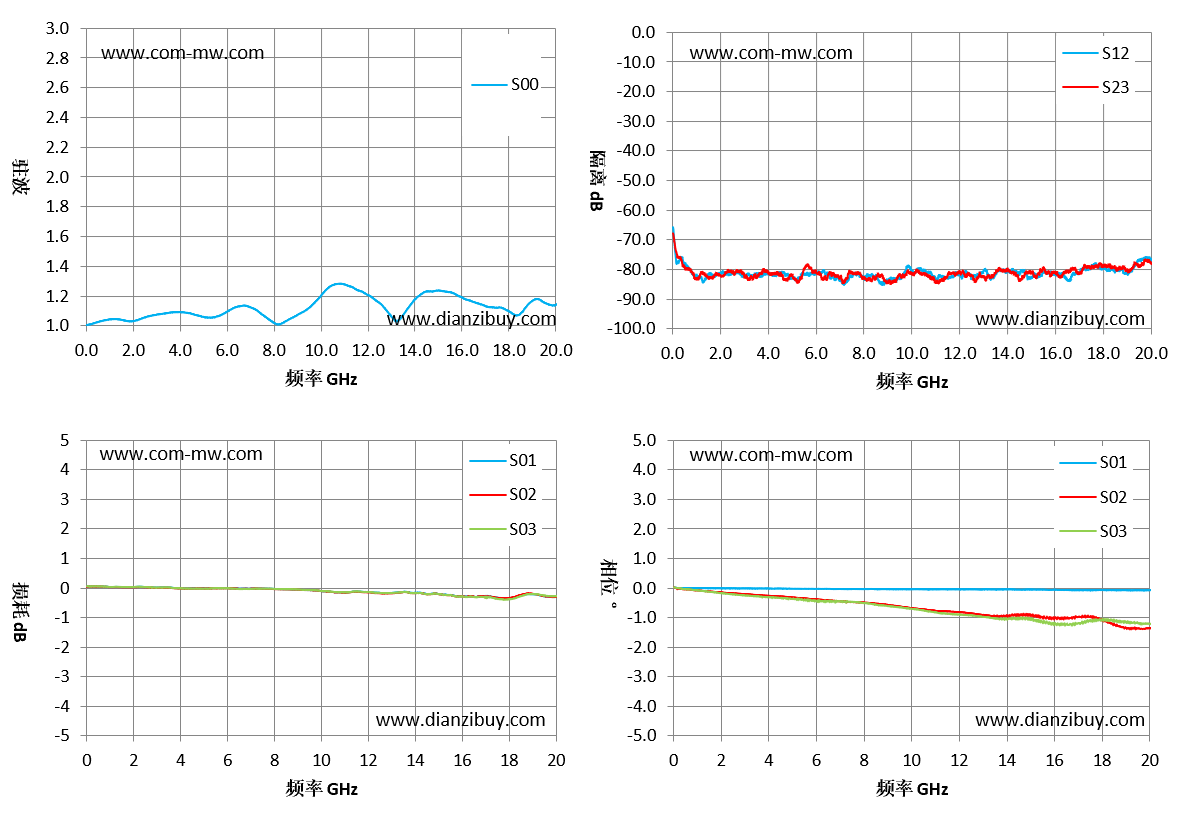

典型测试曲线图
