低噪声放大器
100~3200MHz, 增益26dB, 噪声系数1.7dB, P-1dB功率15dBm, SMA
- DLNA8-100-3200-1117
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 100 | ~ | 3200 | MHz |
| 增益 | 26 | 28 | dB | |
| 增益平坦度 | 3 | dB | ||
| 噪声系数 | 1.7 | 2.2 | dB | |
| 驻波比 | 2.2 | |||
| P-1dB功率 | 15 | dBm | ||
| 输出三阶交截点 | 25 | dBm | ||
| 反向隔离 | 49 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 工作温度 | -20~+60℃设计保证 |
| 存储温度 | -20~+80℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency | S11 VSWR | S22 VSWR | Gain | NF | P-1 out | Psat |
| GHz | / | / | dB | dB | dBm | dBm |
| 0.05 | 3.05 | 1.63 | 28.58 | 1.86 | 17.4 | 20.3 |
| 0.1 | 1.82 | 1.27 | 30.28 | 1.09 | 18.3 | 20.5 |
| 0.33 | 1.45 | 1.38 | 30.21 | 1.08 | 18.93 | 20.9 |
| 0.61 | 1.35 | 1.32 | 30.16 | 1.32 | 19.3 | 20.6 |
| 0.9 | 1.59 | 1.3 | 29.85 | 1.43 | 19.01 | 20.4 |
| 1.18 | 1.66 | 1.39 | 29.9 | 1.25 | 18.6 | 20.5 |
| 1.46 | 1.51 | 1.45 | 30.16 | 1.38 | 18.24 | 20.6 |
| 1.74 | 1.42 | 1.36 | 30.36 | 1.49 | 17.84 | 20.1 |
| 2.03 | 1.43 | 1.28 | 30.49 | 1.75 | 17.5 | 20.5 |
| 2.31 | 1.32 | 1.36 | 30.5 | 1.73 | 16.6 | 19.5 |
| 2.59 | 1.27 | 1.36 | 30.07 | 1.73 | 16.07 | 19 |
| 2.87 | 1.33 | 1.25 | 29.7 | 1.85 | 15.23 | 18.2 |
| 3.15 | 1.48 | 1.04 | 29.86 | 2.18 | 14.64 | 17.9 |
| 3.44 | 1.62 | 1.24 | 29.28 | 2.17 | 14.56 | 17.7 |
| 3.72 | 1.72 | 1.39 | 27.39 | 2.29 | 14.2 | 17.4 |
| 4 | 2.28 | 1.32 | 25.61 | 2.69 | 13.3 | 16.6 |

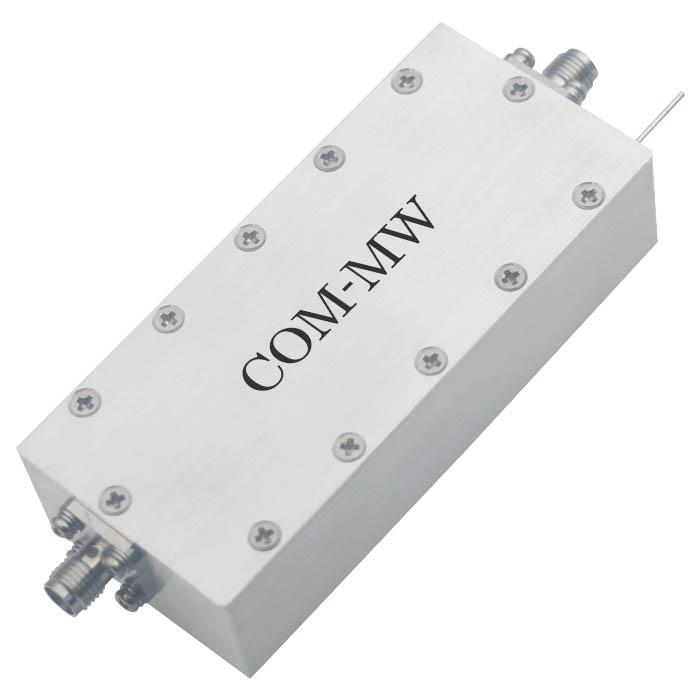

参考实物图

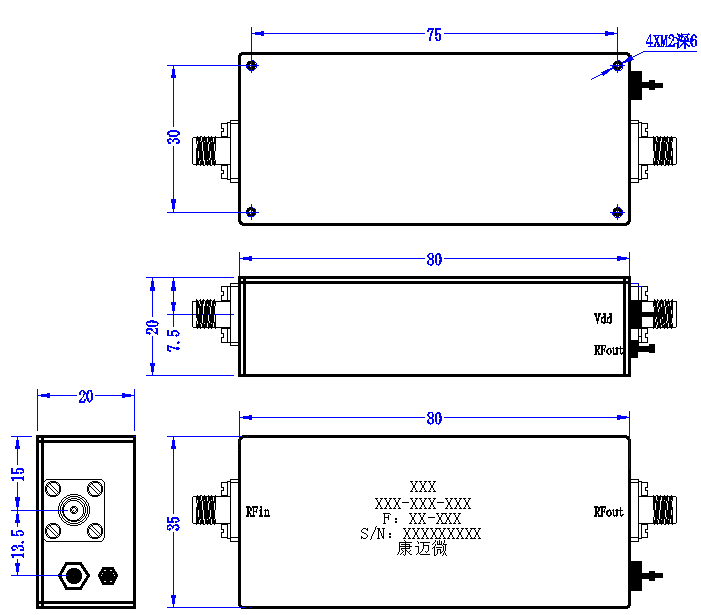

外形结构图（mm）

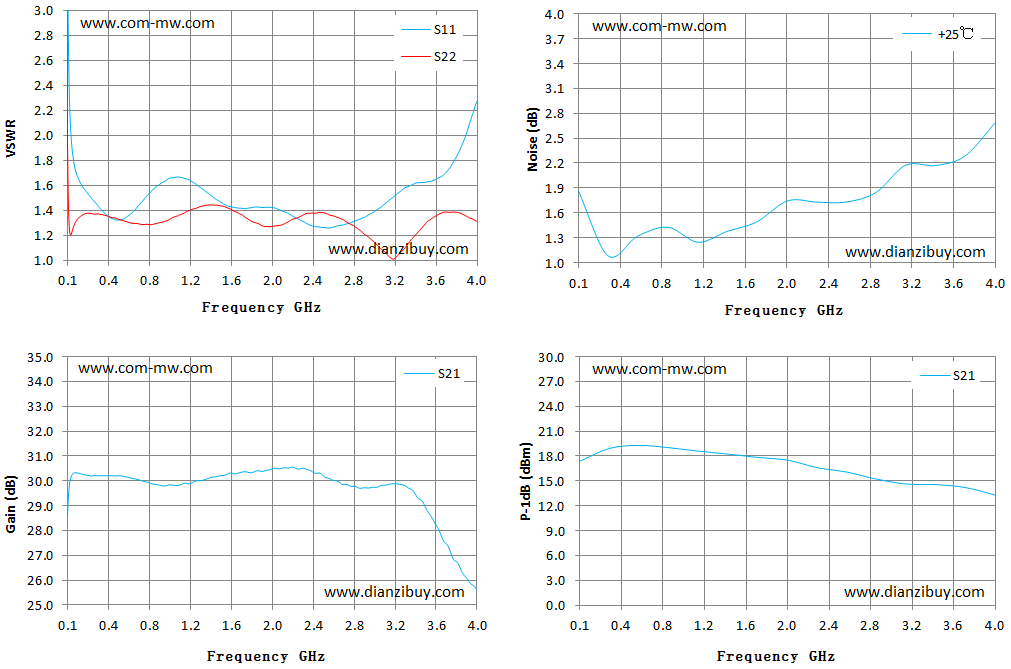

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
