波导连接
工作频率21.7~33GHz, 功率容量300W, 矩形波导, WR34, WR34
- DWG25-BJ260S40-826
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 21.7 | ~ | 33 | GHz |
| 插入损耗 | 0.1 | dB | ||
| 驻波比 | 1.05 |
其它参数
| 功率容量 | 300W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | WR34（英制法兰/槽） |
| 接口形式二 | WR34（英制法兰/平） |
| 表面 | RAL9016亚光白烤漆 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+70℃设计保证 |

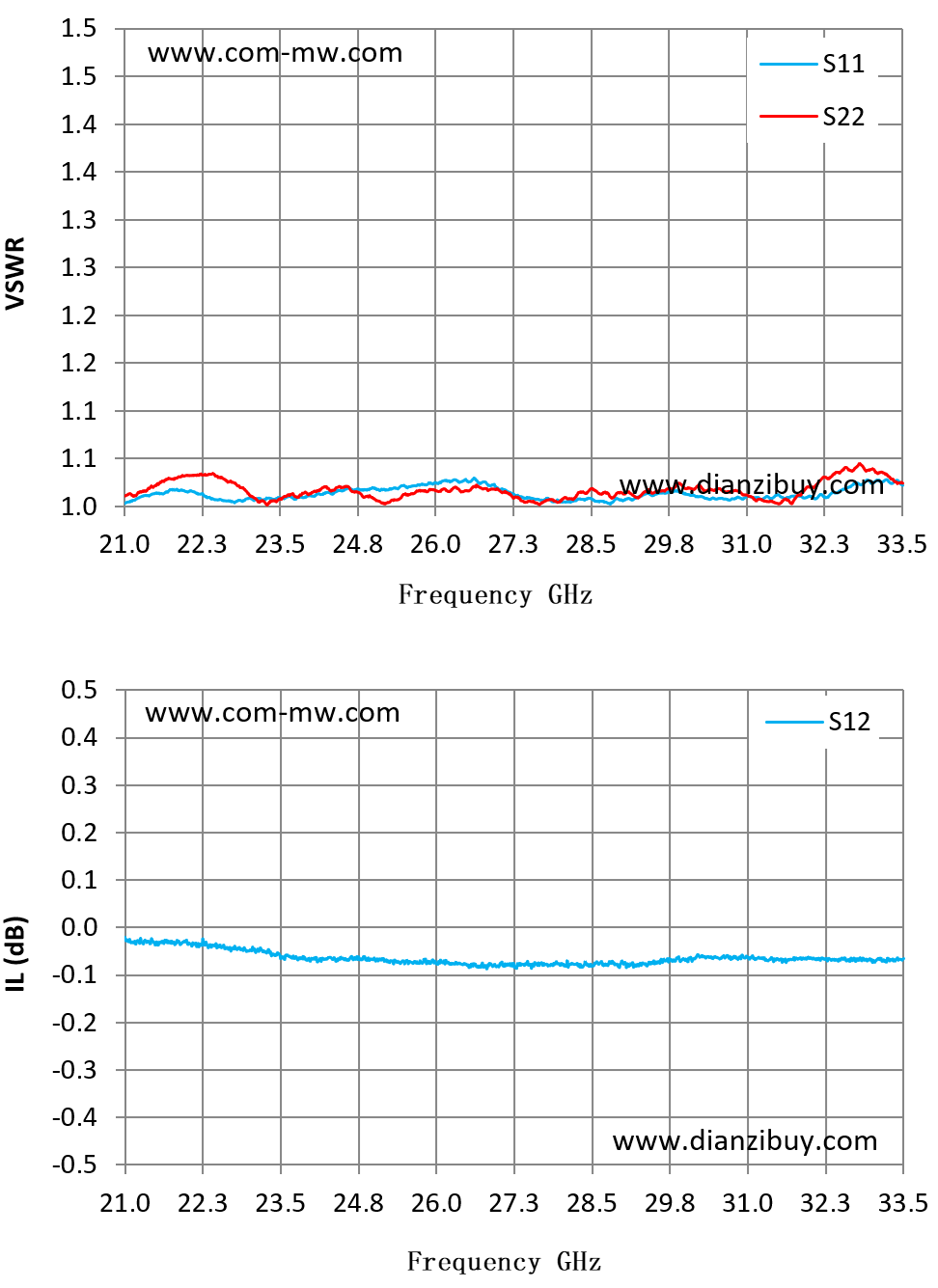

典型测试曲线图

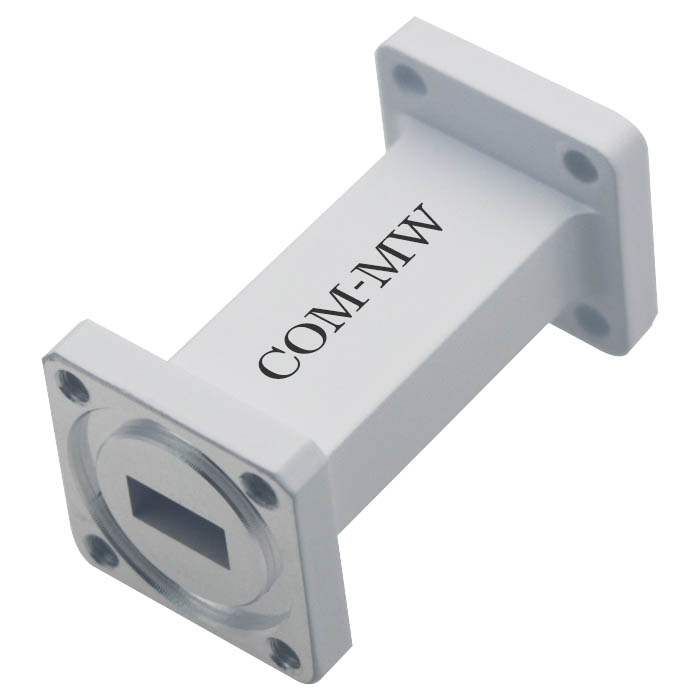

参考实物图

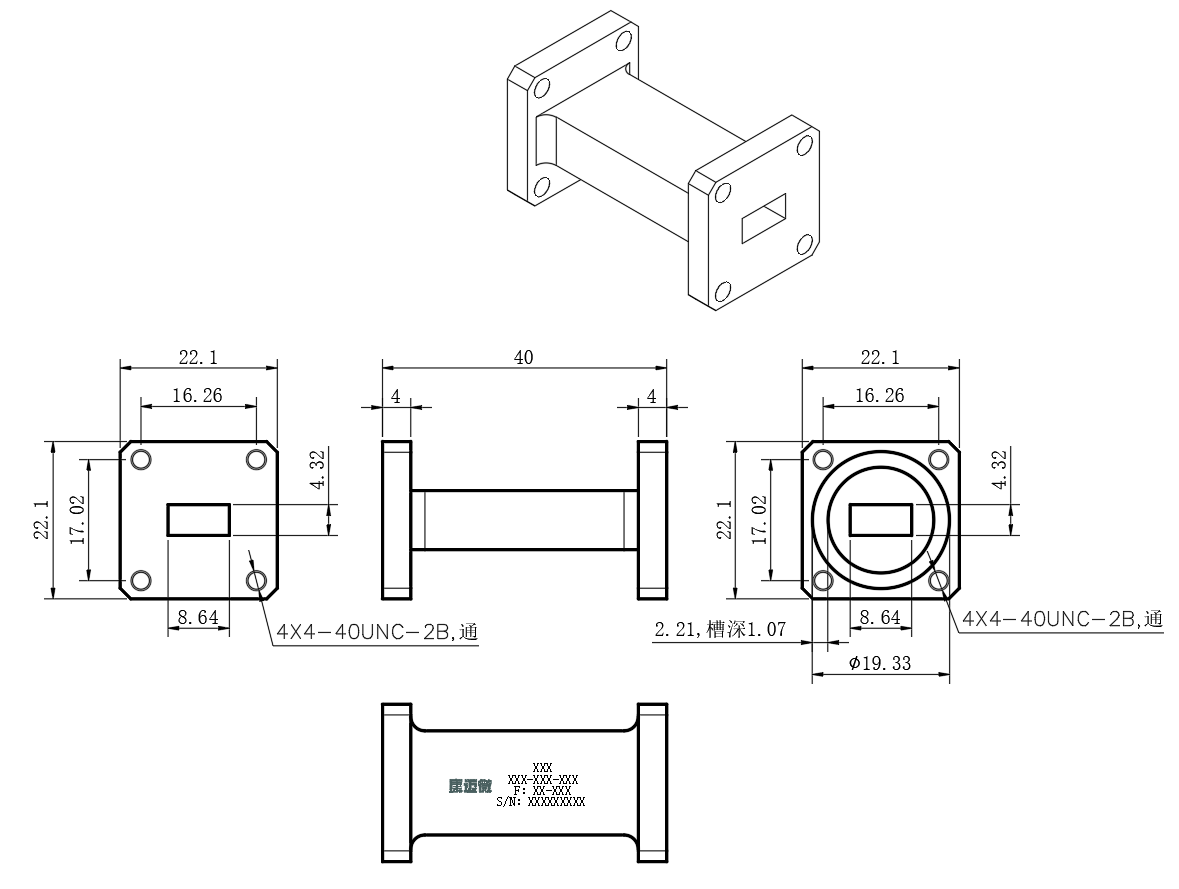

外形结构图（mm）
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 21 | 1 | 1.01 | -0.02 |
| 21.89 | 1.02 | 1.03 | -0.04 |
| 22.79 | 1 | 1.02 | -0.04 |
| 23.68 | 1.01 | 1.01 | -0.06 |
| 24.57 | 1.02 | 1.02 | -0.07 |
| 25.46 | 1.02 | 1.01 | -0.07 |
| 26.36 | 1.03 | 1.02 | -0.07 |
| 27.25 | 1.01 | 1.01 | -0.08 |
| 28.14 | 1.01 | 1.01 | -0.08 |
| 29.04 | 1.01 | 1.01 | -0.07 |
| 29.93 | 1.02 | 1.02 | -0.07 |
| 30.82 | 1.01 | 1.02 | -0.06 |
| 31.71 | 1.01 | 1 | -0.07 |
| 32.61 | 1.02 | 1.04 | -0.07 |
| 33.5 | 1.02 | 1.02 | -0.06 |
