产品
开关
DC~12.4GHz, 单刀双掷 , TTL控制, 反射式, 15ms, N , 12V
- DSW9-2R0-12.4G-2513
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情

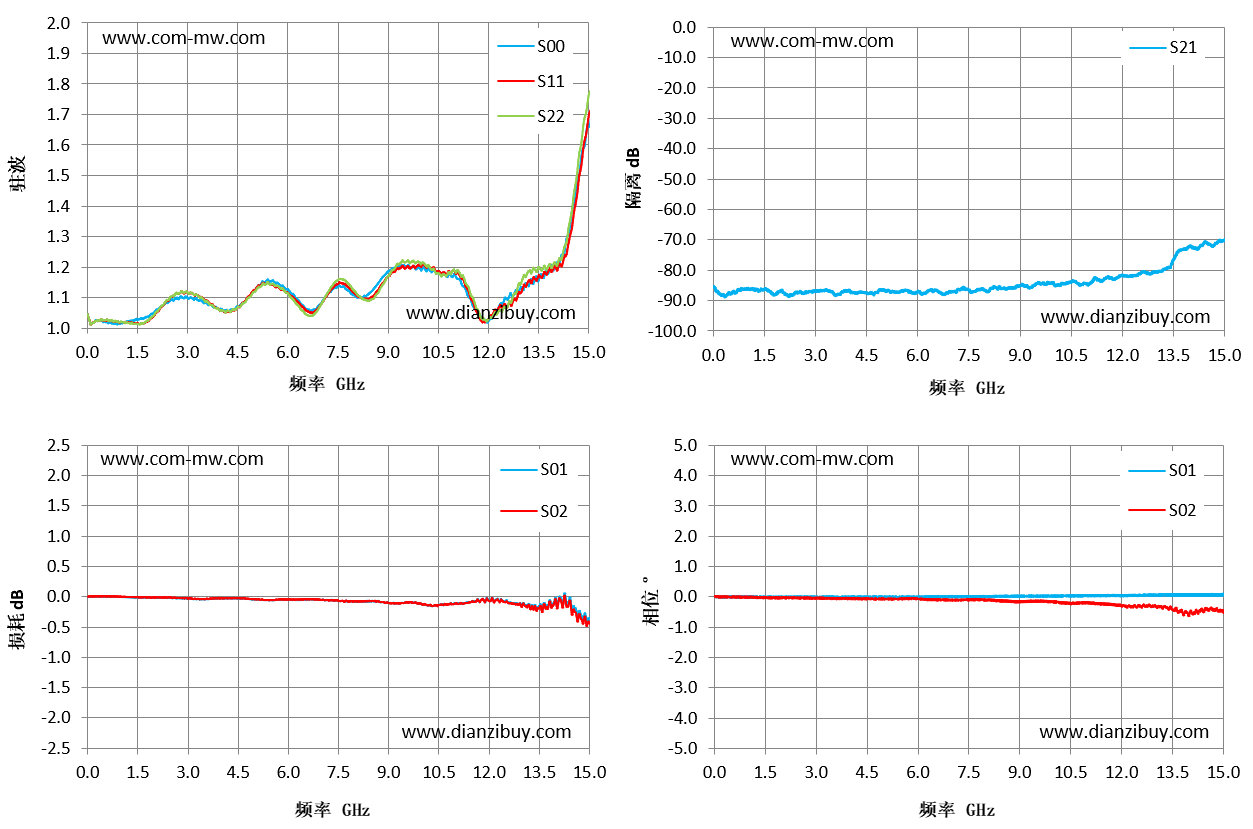

技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 12.4 | GHz |
| 插入损耗 | 0.3 | dB@5GHz | ||
| 插入损耗 | 0.5 | dB@12.4GHz | ||
| 隔离度 | 70 | dB@5GHz | ||
| 隔离度 | 60 | dB@12.4GHz | ||
| 驻波比 | 1.3 | @5GHz | ||
| 驻波比 | 1.5 | @12.4GHz | ||
| 功率容量 | 350 | W@5GHz | ||
| 功率容量 | 250 | W@12.4GHz |
其它参数
| 开关路数 | 单刀双掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | N -F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 320mA |
| 工作温度 | -25~+65℃设计保证 |
| 质量等级 | 工业级 |
| 开关寿命 | 200万次 |
| 控制接口 | DB9-male |
端口定义
| 公共端口 | 0 |
| 分路端口 | 1，2 |

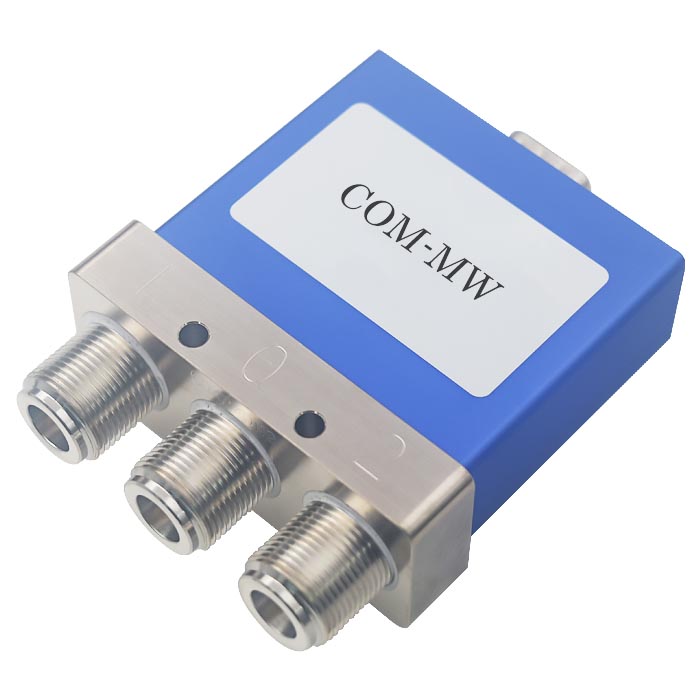

参考实物图

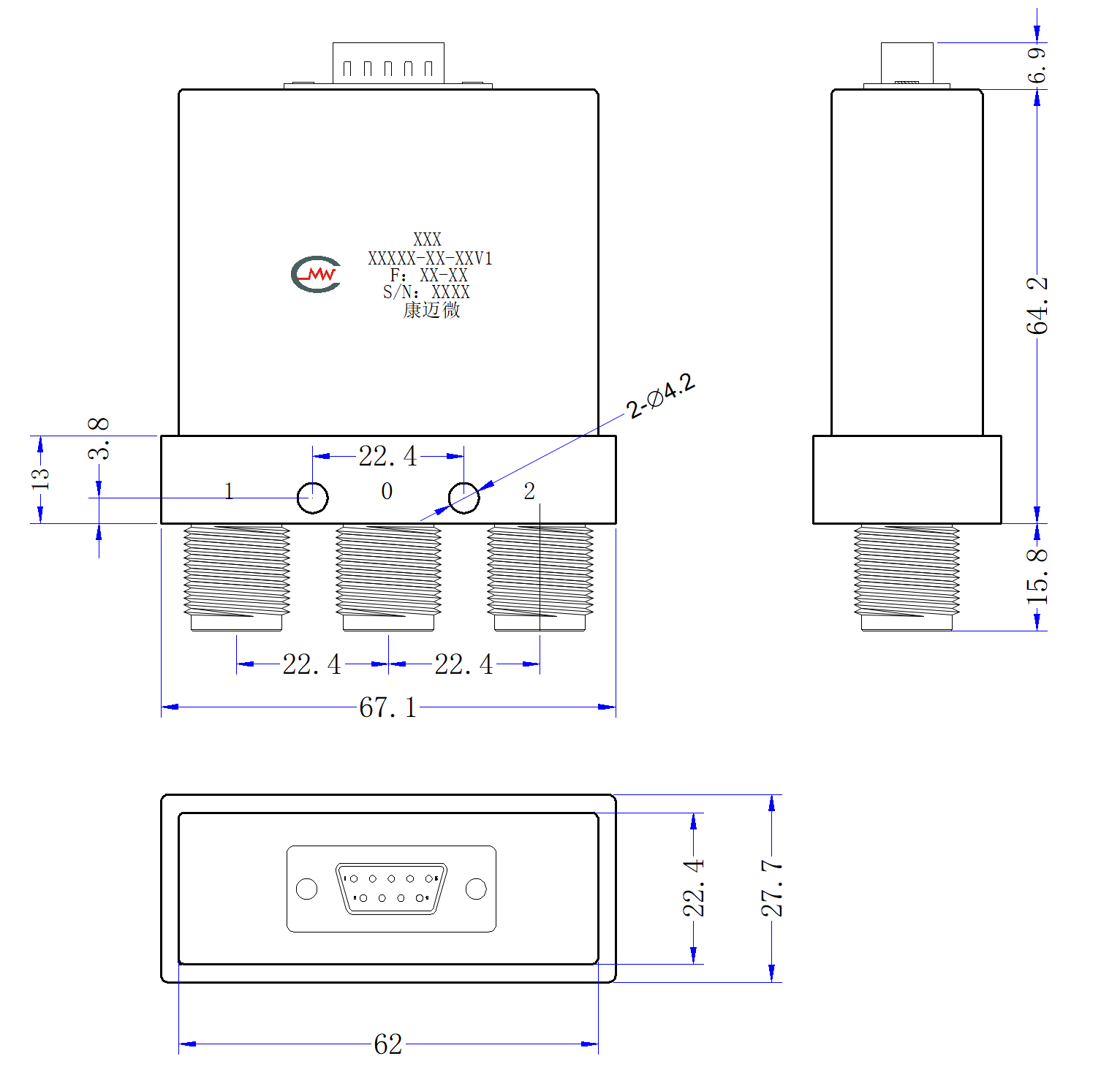

外形结构图（mm）
控制接口定义
| Pin 1 | VDC | |
| Pin 2 | TTL | RF 0-1 |
| Pin 3 | GND | |
| Pin 4 | TTL | RF 0-2 |
| Pin 5~9 | 不使用 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
