滤波器
通带频率 DC~500MHz,590-1400MHz≥48dB,表面贴装
- ZLPF5-L0-500-3454
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 500 | MHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带外抑制 | 590-1400 | MHz≥ | 48 | dB | ||
| 带外抑制 | 1400-1700 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.01 | 1.01 | -0.01 | -0.01 | 1.18 |
| 0.15 | 1.10 | 1.11 | -0.11 | -0.11 | 1.29 |
| 0.29 | 1.13 | 1.12 | -0.19 | -0.19 | 1.69 |
| 0.44 | 1.23 | 1.19 | -0.44 | -0.44 | 3.42 |
| 0.58 | 29.91 | 31.07 | -47.03 | -47.03 | -7.25 |
| 0.72 | 49.26 | 69.22 | -65.29 | -65.29 | 2.41 |
| 0.86 | 43.72 | 64.18 | -60.20 | -60.20 | 1.91 |
| 1.01 | 41.58 | 55.82 | -52.28 | -52.28 | 0.18 |
| 1.15 | 38.69 | 48.18 | -54.13 | -54.13 | 0.11 |
| 1.29 | 36.36 | 42.48 | -56.40 | -56.40 | -1.21 |
| 1.43 | 37.61 | 39.36 | -48.58 | -48.58 | 0.08 |
| 1.57 | 33.90 | 33.96 | -45.10 | -45.10 | 0.02 |
| 1.72 | 28.49 | 20.79 | -37.40 | -37.40 | 1.16 |
| 1.86 | 23.62 | 24.52 | -31.61 | -31.61 | 0.53 |
| 2.00 | 15.81 | 15.97 | -28.98 | -28.98 | 2.56 |
参考实物图
外形结构图（mm）

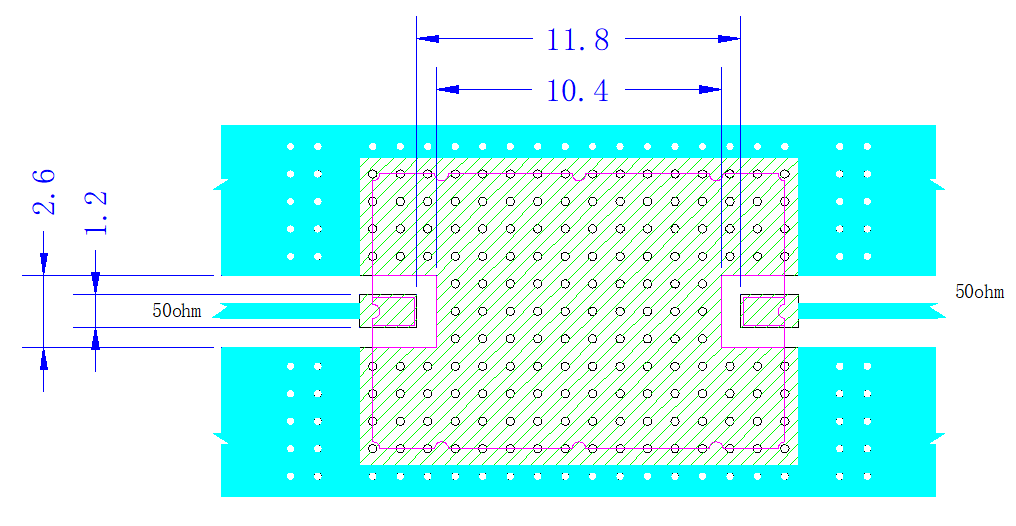

建议PCB布局图

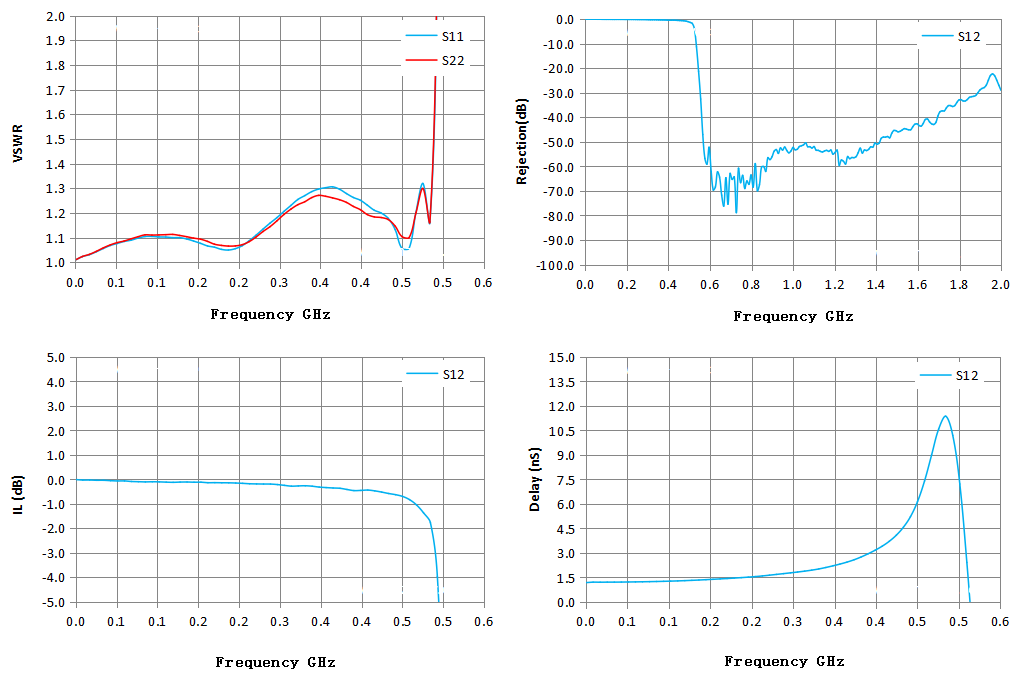

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
