滤波器
通带频率 DC~14GHz,15.2-20GHz≥50dB,dB,SMA
- ZLPF4-M0-14G-1824
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 14 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | 15.2-20 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.01 | 1.01 | 0.02 | 0.02 | 0.07 |
| 2.17 | 1.06 | 1.05 | 0.01 | 0.01 | 0.08 |
| 4.31 | 1.23 | 1.22 | -0.07 | -0.07 | 0.09 |
| 6.45 | 1.13 | 1.13 | -0.06 | -0.06 | 0.10 |
| 8.59 | 1.41 | 1.40 | -0.22 | -0.22 | 0.11 |
| 10.73 | 1.02 | 1.02 | -0.12 | -0.12 | 0.15 |
| 12.87 | 1.28 | 1.26 | -0.29 | -0.29 | 0.26 |
| 15.02 | 67.09 | 44.75 | -37.96 | -37.96 | 0.25 |
| 17.16 | 2099.66 | 400.54 | -86.99 | -86.99 | 7.70 |
| 19.30 | 5770.91 | 237.89 | -82.46 | -82.46 | 1.73 |
| 21.44 | 21159.08 | 251.87 | -88.67 | -88.67 | 17.95 |
| 23.58 | 169.76 | 255.11 | -85.11 | -85.11 | -4.45 |
| 25.72 | 213.68 | 409.43 | -73.88 | -73.88 | -1.12 |
| 27.86 | 1321.29 | 445.50 | -35.15 | -35.15 | 0.07 |
| 30.00 | 141.74 | 104.84 | -16.89 | -16.89 | 0.10 |

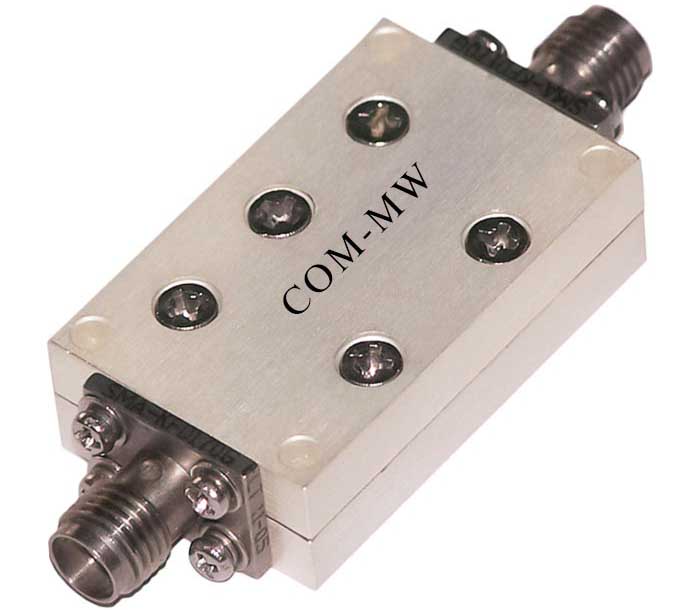

参考实物图

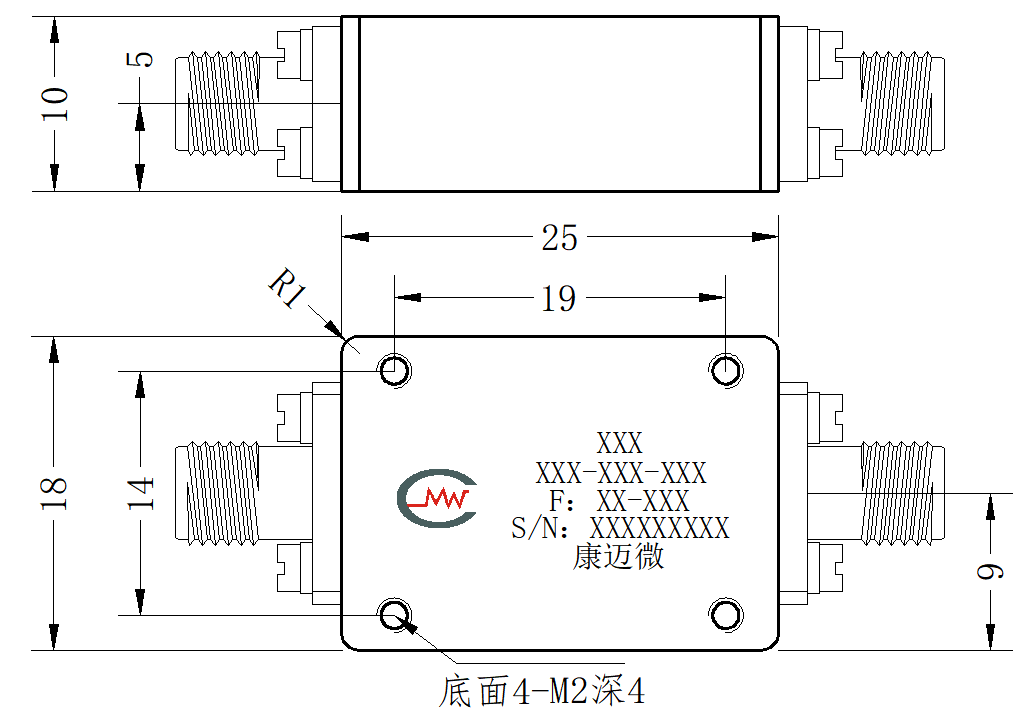

外形结构图（mm）

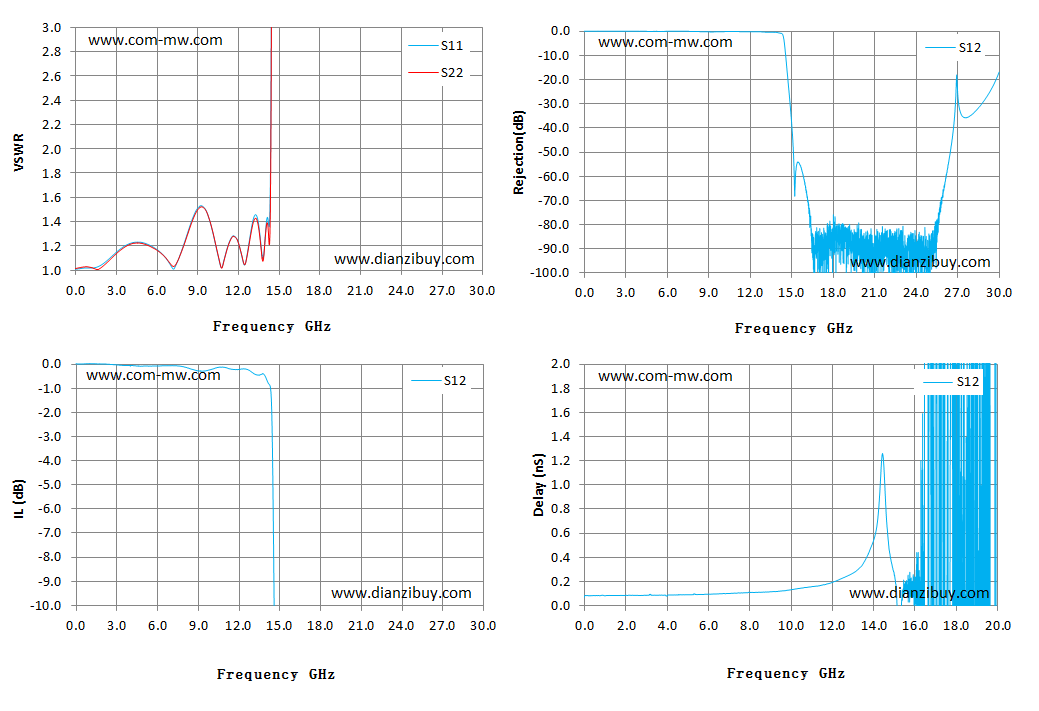

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
