产品
滤波器
阻带频率4000~4300MHz, ≥50dB, 通带频率DC~3990MHz, 4310~6500MHz, N
- K6-4000-4300-10S50150-002
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 4000 | ~ | 4300 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 3990 | MHz | |
| 通带频率 | 4310 | ~ | 6500 | MHz | |
| 通带损耗 | 3.5 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | N -K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 150W设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 3900 | -0.64 | 1.44 |
| 3980 | -0.71 | 1.39 |
| 3985 | -1.49 | 1.49 |
| 3990 | -3.16 | 1.58 |
| 3995 | -54.76 | 26.73 |
| 4000 | -73.31 | 48.98 |
| 4030 | -59.54 | 32.68 |
| 4090 | -70.54 | 42.65 |
| 4240 | -60.19 | 43.63 |
| 4300 | -74.91 | 49.86 |
| 4305 | -53.66 | 28.78 |
| 4310 | -3.18 | 1.66 |
| 4315 | -1.67 | 1.58 |
| 4320 | -0.8 | 1.5 |
| 4400 | -0.86 | 1.37 |
参考实物图
外形结构图（mm）

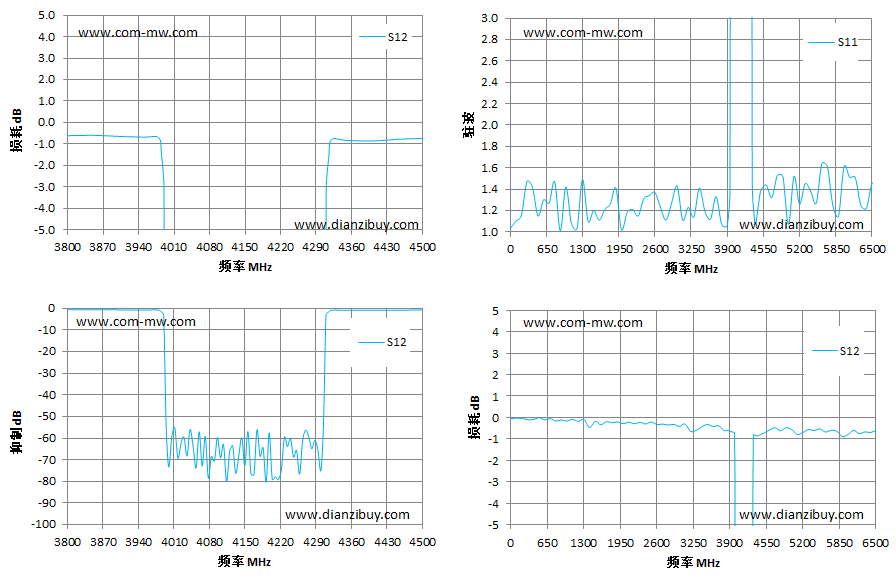

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
