产品
低噪声放大器
1~32GHz, 增益dB, 噪声系数8dB, P-1dB功率13dBm, 2.92-K
- DLNA12-1-32G-221
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽频带，低噪声，增益可调
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 32 | GHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±2.5 | dB | ||
| 噪声系数 | 8 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 13 | dBm | ||
| 衰减范围 | 0 | 32 | dB | |
| 衰减步进 | 0.5 | dB |
其它参数
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +6V |
| 工作温度 | -30~+70℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
衰减控制真值表
| 状态 | T1 | T2 | T3 | T4 | T5 | T6 |
| 0dB | 0V | 0V | 0V | 0V | 0V | 0V |
| 0.5dB | +3.3V | 0V | 0V | 0V | 0V | 0V |
| 1dB | 0V | +3.3V | 0V | 0V | 0V | 0V |
| 2dB | 0V | 0V | +3.3V | 0V | 0V | 0V |
| 4dB | 0V | 0V | 0V | +3.3V | 0V | 0V |
| 8dB | 0V | 0V | 0V | 0V | +3.3V | 0V |
| 16.5dB | 0V | 0V | 0V | 0V | 0V | +3.3V |

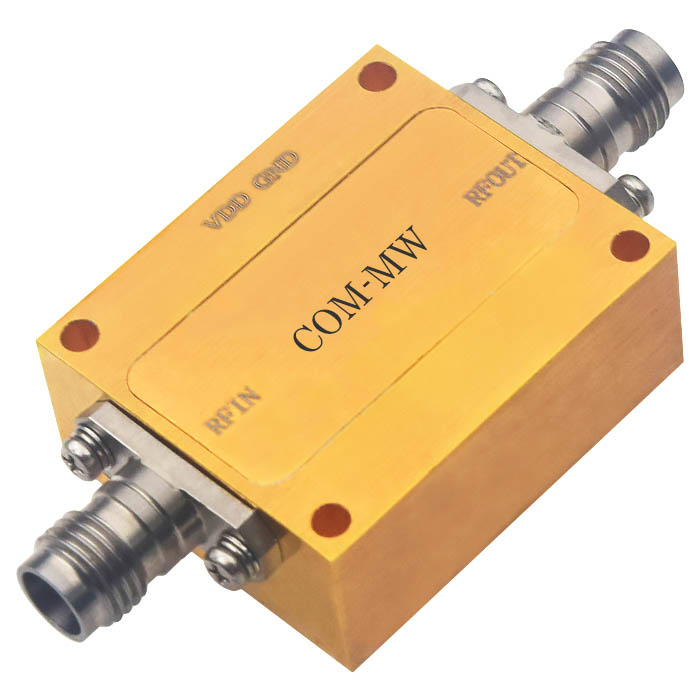

参考实物图

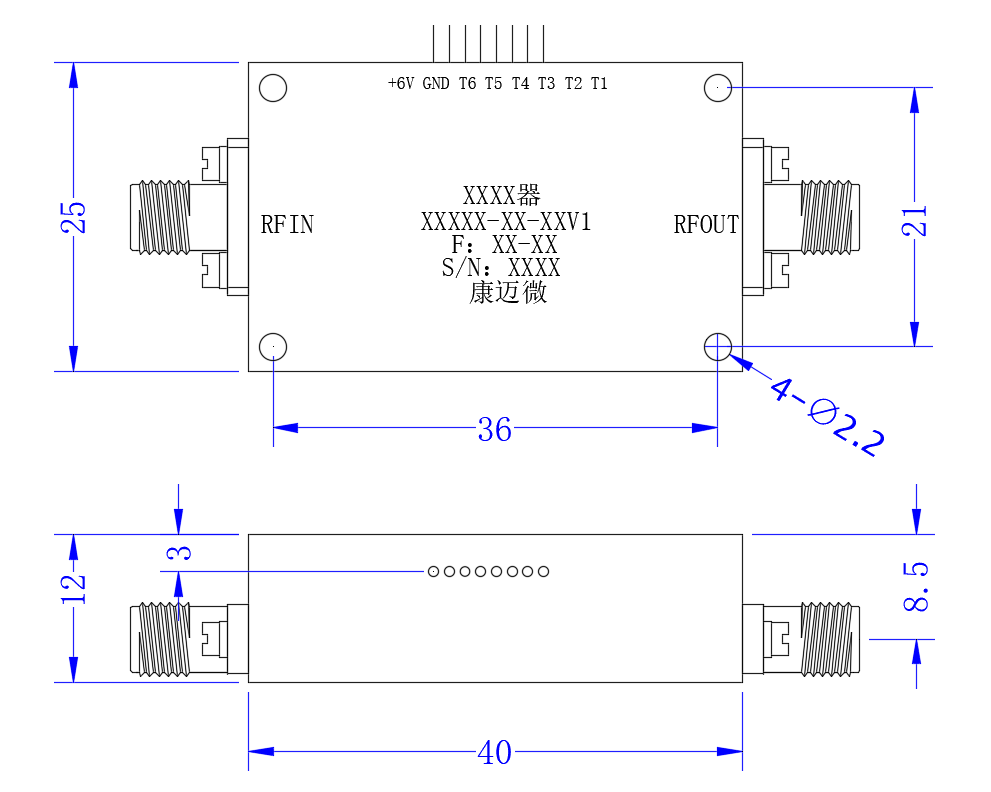

外形结构图（mm）

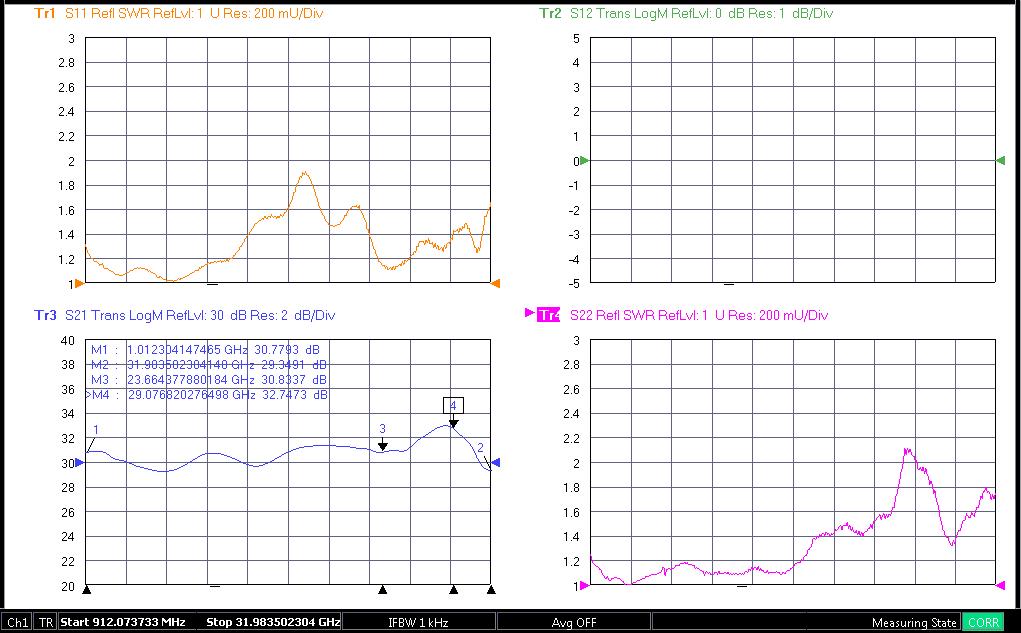

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
