产品
衰减器
工作频率 DC~18GHz,衰减度 6dB,20W,50Ω,N -MF
- DA8-620-0-18G-9209
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 衰减度 | 5.2 | 6 | 6.8 | dB |
| 驻波比 | 1.3 |
其它参数
| 功率容量 | 20W |
| 峰值功率 | 500W设计保证，占空比1%，脉冲宽度5uS |
| 阻抗 | 50Ω |
| 接口形式 | N -MF |
| 接口材质 | 不锈钢303 |
| 表面 | 黑色阳极化 |
| 产品外壳材料 | 硬铝6061 |
| 工作温度 | -55~+125℃设计保证 |
| 重量 | 176g |
| ROHS | 满足 |

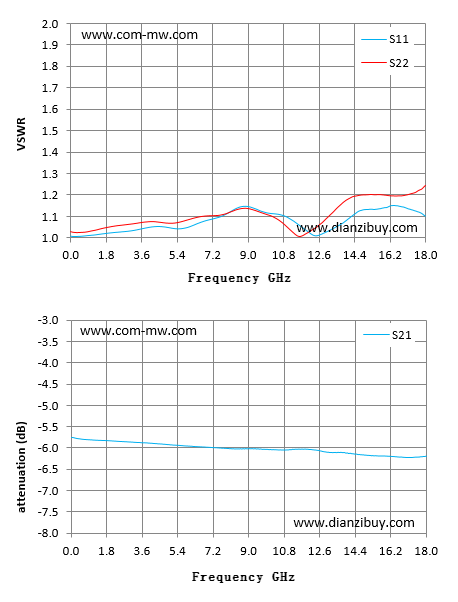

典型测试曲线图
功率降额曲线

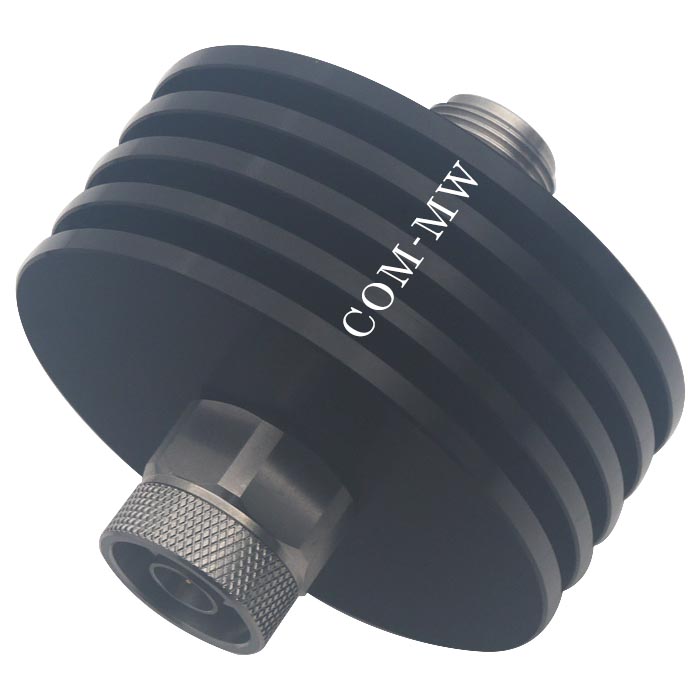

参考实物图

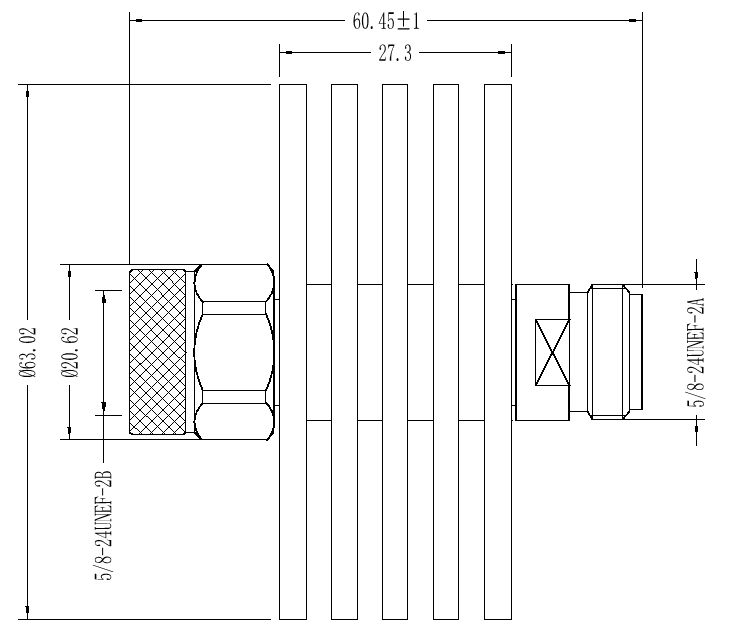

外形结构图（mm）
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S21 衰减 dB |
| 0.01 | 1.01 | 1.03 | -5.75 |
| 1.30 | 1.02 | 1.04 | -5.81 |
| 2.58 | 1.03 | 1.06 | -5.84 |
| 3.87 | 1.05 | 1.08 | -5.88 |
| 5.15 | 1.05 | 1.07 | -5.93 |
| 6.44 | 1.07 | 1.10 | -5.97 |
| 7.72 | 1.10 | 1.11 | -6.00 |
| 9.01 | 1.15 | 1.14 | -6.01 |
| 10.29 | 1.11 | 1.10 | -6.04 |
| 11.58 | 1.06 | 1.01 | -6.03 |
| 12.86 | 1.02 | 1.08 | -6.09 |
| 14.15 | 1.09 | 1.18 | -6.12 |
| 15.43 | 1.13 | 1.20 | -6.18 |
| 16.72 | 1.15 | 1.20 | -6.21 |
| 18.00 | 1.10 | 1.24 | -6.19 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
