产品
测向天线
30~700MHz,500~3000MHz,30~3000MHz,垂直极化
- ZCX7-30-3000-2430
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带测向阵列天线。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率一 | 30 | ~ | 700 | MHz |
| 工作频率二 | 500 | ~ | 3000 | MHz |
| 监测频率 | 30 | ~ | 3000 | MHz |
| 增益一 | -10 | dBi | ||
| 增益二 | -5 | dBi | ||
| 监测增益 | -15 | dBi | ||
| 驻波比 | 3.5 | |||
| 单元幅度一致性 | 1.5 | dB | ||
| 单元相位一致性 | 10 | ° | ||
| 开关增益 | 8 | dB | ||
| 噪声系数 | 5 | dB | ||
| 隔离度 | 45 | dB | ||
| 切换时间 | 500 | ns |
其它参数
| 极化方式 | 垂直极化 |
| 功率容量 | 0.5W设计保证 |
| 接口形式 | SMA-K@4路 |
| 展开外形尺寸 | 1300*1300*890mm(展开)不含电缆 |
| 估算重量 | 8Kg |
| 表面 | 军绿色哑光 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -40~+60℃设计保证 |
| 其它 | 控制方式：RS422控制；内置电子罗盘 |

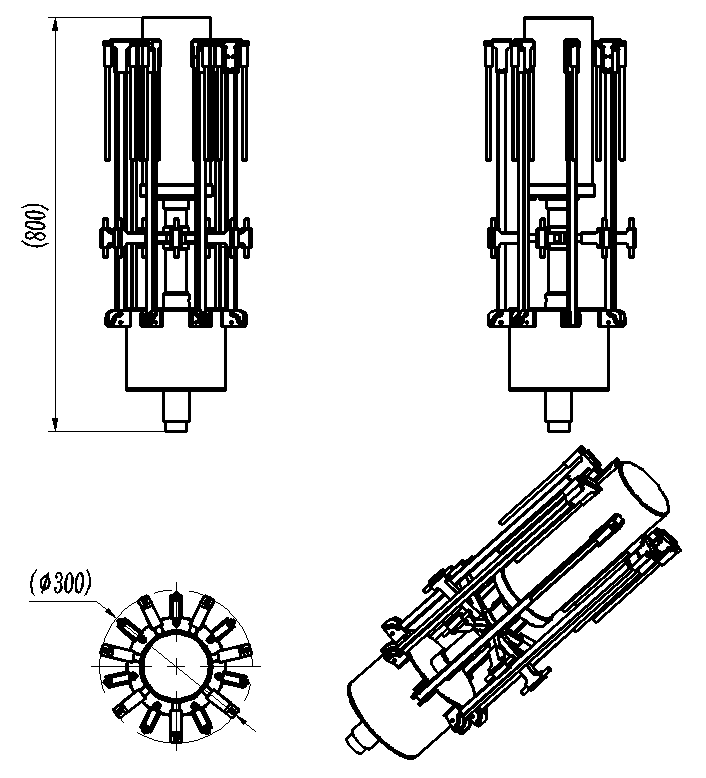

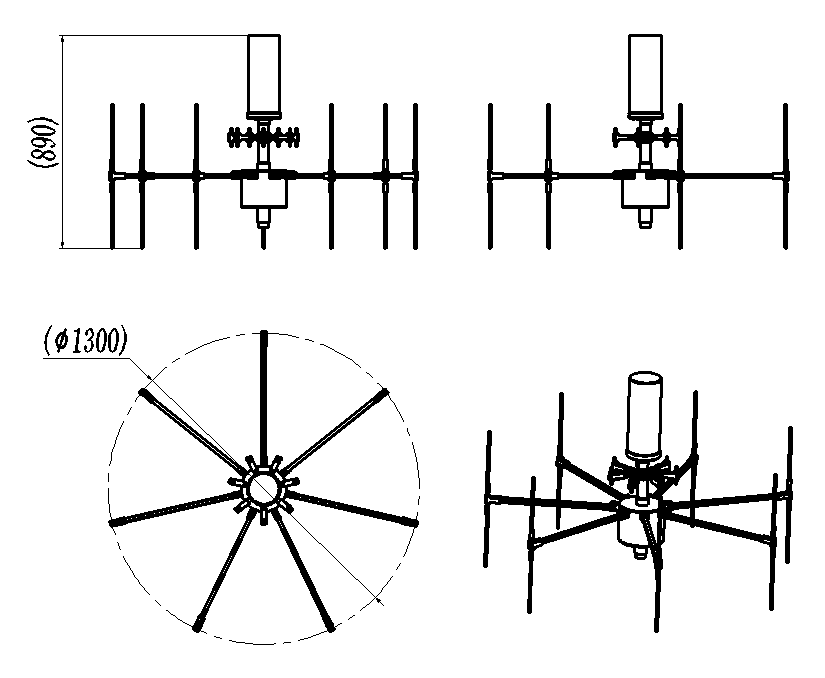

外形结构图（mm）
注意事项
1、天线为精密设备，使用过程中轻拿轻放，避免挤压、磕碰；
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4 、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5 、天线含有电子元器件，请勿当普通垃圾随意丢弃。

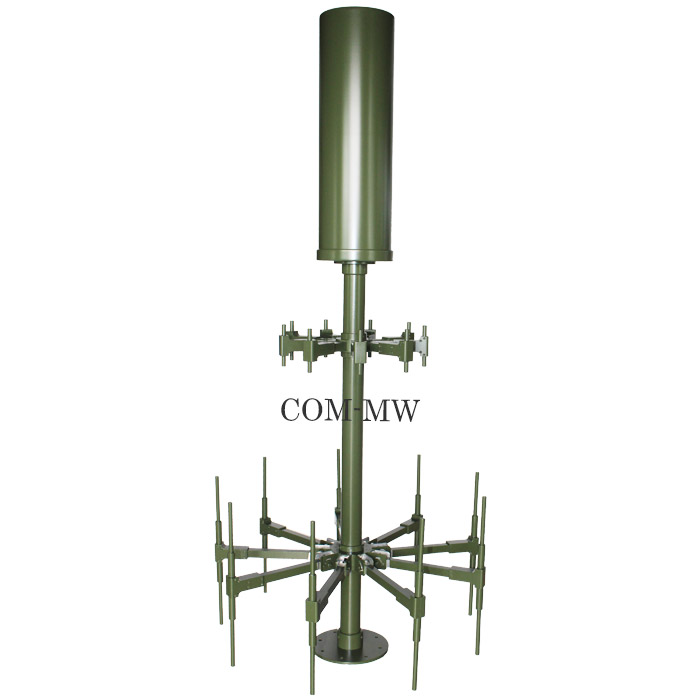

参考实物图
