产品
环行器
工作频率200~240MHz, 通过功率200W, SMA
- DH9-200-240-3127
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 200 | ~ | 240 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 16 | dB | ||
| 驻波比 | 1.35 |
其它参数
| 通过功率 | 200W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-F |
| 接口材质 | 外壳铜 |
| 阻抗 | 50Ω |
| 工作温度 | -10~+60℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S33 驻波 | S22 驻波 |
|---|---|---|---|---|---|
| 180 | 2.19 | -1.35 | -11.86 | 2.26 | 2.2 |
| 187 | 1.61 | -0.73 | -15.04 | 1.68 | 1.64 |
| 194 | 1.25 | -0.41 | -20.72 | 1.32 | 1.3 |
| 201 | 1.05 | -0.29 | -30.25 | 1.11 | 1.12 |
| 209 | 1.13 | -0.3 | -22.55 | 1.04 | 1.12 |
| 216 | 1.23 | -0.36 | -18.81 | 1.13 | 1.2 |
| 223 | 1.29 | -0.43 | -17.43 | 1.19 | 1.24 |
| 230 | 1.28 | -0.46 | -17.65 | 1.19 | 1.23 |
| 237 | 1.21 | -0.48 | -19.81 | 1.14 | 1.15 |
| 244 | 1.12 | -0.53 | -25.43 | 1.14 | 1.03 |
| 251 | 1.23 | -0.75 | -21.17 | 1.35 | 1.26 |
| 259 | 1.78 | -1.53 | -13.3 | 1.96 | 1.85 |
| 266 | 2.99 | -3.19 | -10.95 | 3.25 | 3.07 |
| 273 | 5.89 | -6.08 | -10.76 | 6.39 | 5.89 |
| 280 | 11.09 | -9.58 | -12.46 | 12.07 | 10.56 |

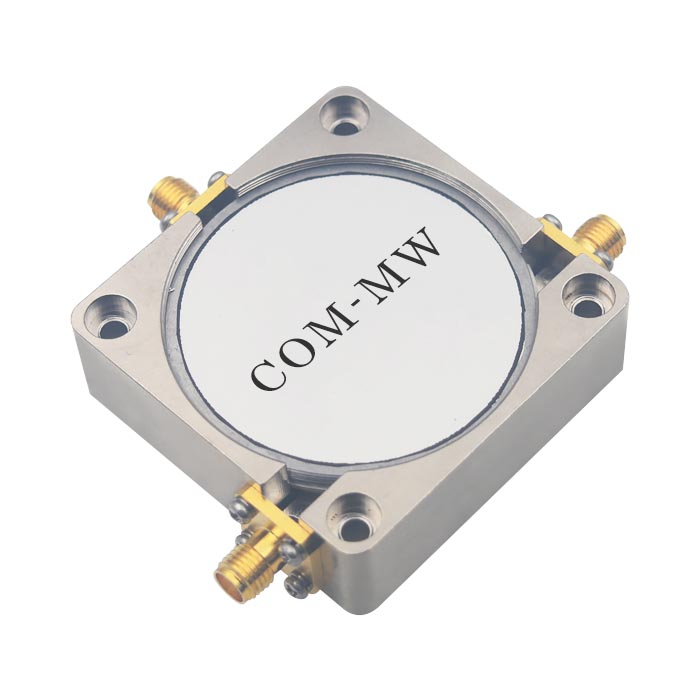

参考实物图

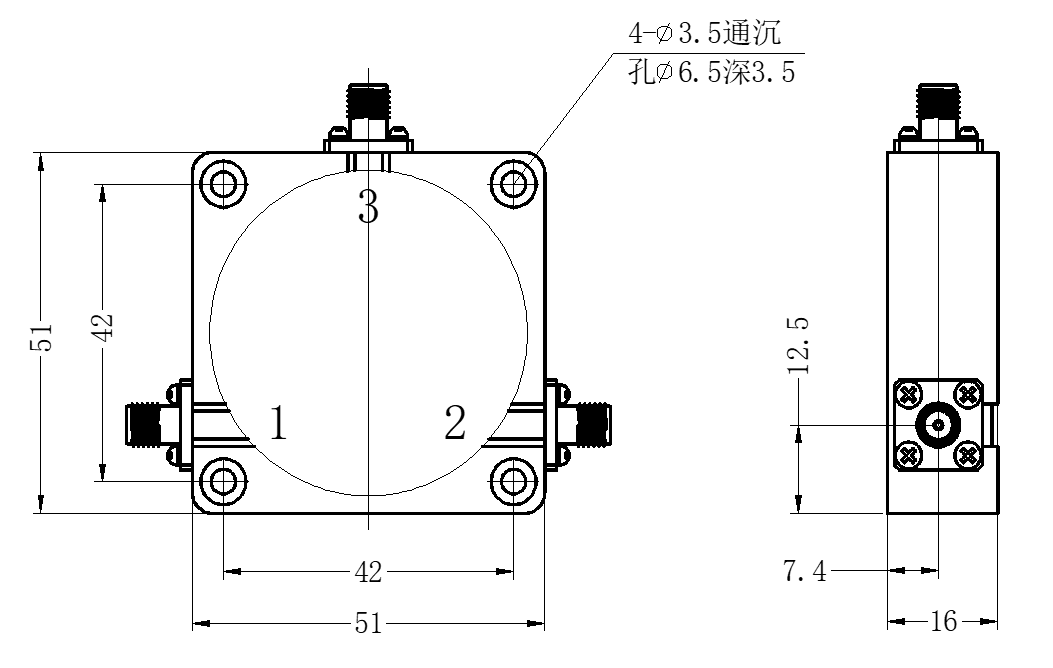

外形结构图（mm）

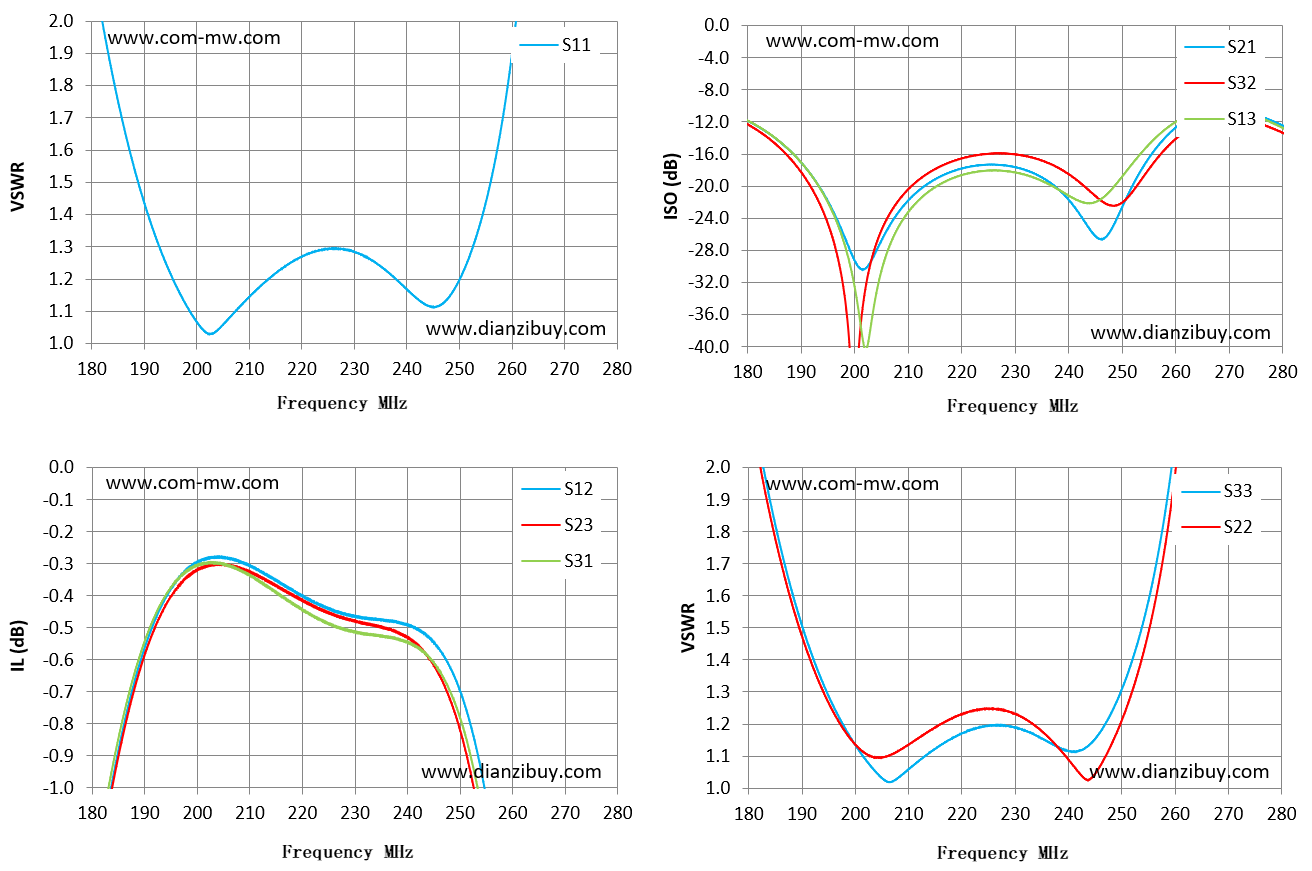

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
