隔离器
工作频率 356~456MHz,通过功率20W,SMA-MF
- DG9-356-456-3232
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 356 | ~ | 456 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 通过功率 | 20W设计保证 |
| 耐反射功率 | 20W设计保证 |
| 传输方向 | 从左到右 |
| 接口形式 | SMA-MF |
| 接口材质 | 外壳铜 |
| 阻抗 | 50Ω |
| 工作温度 | -10~+60℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |
典型测试数据
| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
| 300 | 4.11 | -3.27 | -9.95 | 4.08 |
| 314 | 2.86 | -1.99 | -11.08 | 2.82 |
| 329 | 1.96 | -0.99 | -13.71 | 1.94 |
| 343 | 1.46 | -0.47 | -18.15 | 1.46 |
| 357 | 1.17 | -0.25 | -25.24 | 1.19 |
| 371 | 1.01 | -0.21 | -25.43 | 1.06 |
| 386 | 1.12 | -0.25 | -21.08 | 1.13 |
| 400 | 1.19 | -0.31 | -19.69 | 1.19 |
| 414 | 1.21 | -0.34 | -20.35 | 1.2 |
| 429 | 1.17 | -0.33 | -24.46 | 1.14 |
| 443 | 1.12 | -0.32 | -36.3 | 1.06 |
| 457 | 1.22 | -0.39 | -19.88 | 1.19 |
| 471 | 1.53 | -0.68 | -13.36 | 1.5 |
| 486 | 2.45 | -2.66 | -9.99 | 2.63 |
| 500 | 4.29 | -3.54 | -8.99 | 4.34 |

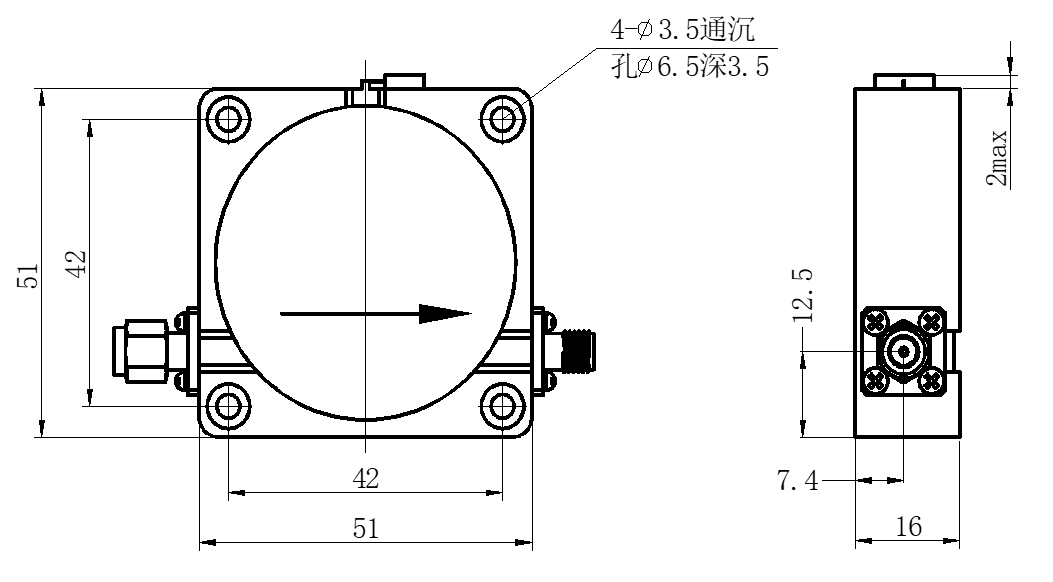

外形结构图（mm）

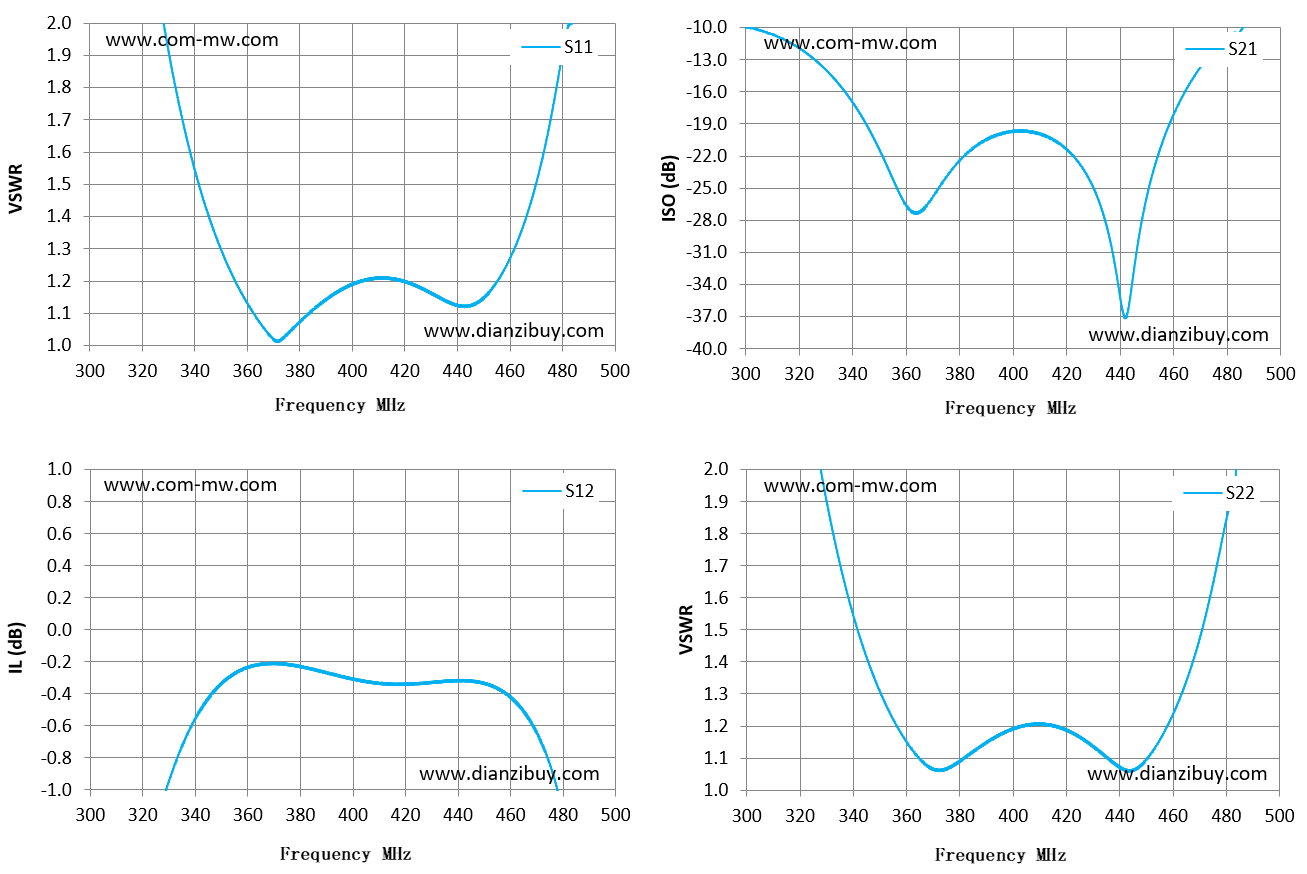

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
