功分器
2~18GHz, 100W, 4路, 0°, SMA, 径向合成器
- ZPD25-4C2-18G-504
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 100W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 镀银 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 径向合成器 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1~4 |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 2 | 1.26 | -6.02 | -6.11 | -11.26 | -0.64 |
| 3.14 | 1.2 | -6.08 | -6.21 | -12.51 | -0.78 |
| 4.29 | 1.07 | -6.11 | -6.35 | -12.11 | -0.63 |
| 5.43 | 1.11 | -5.9 | -6.22 | -12.23 | 0.48 |
| 6.57 | 1.14 | -5.9 | -6.07 | -11.46 | 2.14 |
| 7.71 | 1.08 | -6.25 | -6.18 | -12.4 | -1.96 |
| 8.86 | 1.06 | -6 | -6.14 | -12.14 | -0.04 |
| 10 | 1.22 | -6.27 | -6.08 | -12.45 | -0.35 |
| 11.14 | 1.11 | -6 | -6.38 | -12.16 | 0.25 |
| 12.29 | 1.15 | -6.22 | -5.96 | -12.22 | 0.03 |
| 13.43 | 1.14 | -5.96 | -6.03 | -11.76 | 1.42 |
| 14.57 | 1.27 | -6.18 | -5.89 | -10.92 | -4.26 |
| 15.71 | 1.05 | -6.29 | -6.16 | -12.16 | 1.25 |
| 16.86 | 1.2 | -6.26 | -6.32 | -13.15 | 1.12 |
| 18 | 1.15 | -6.44 | -6.2 | -13.15 | -1.35 |

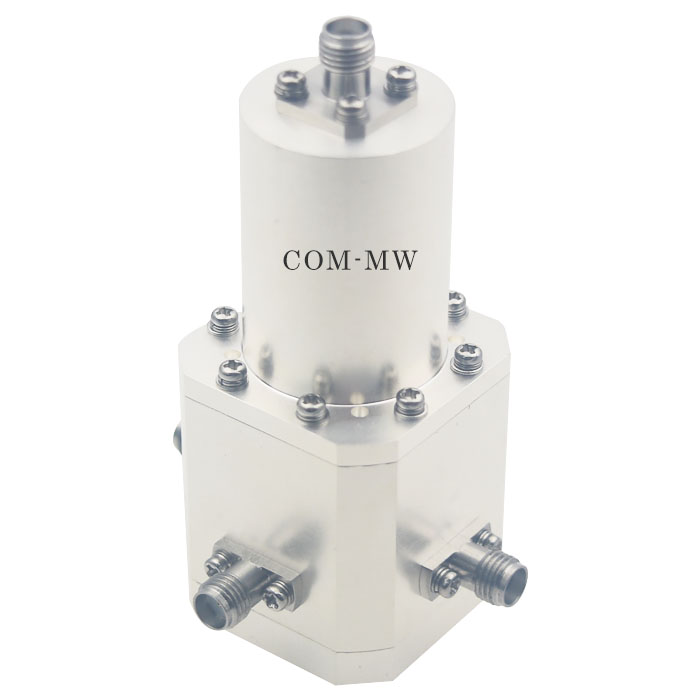

参考实物图

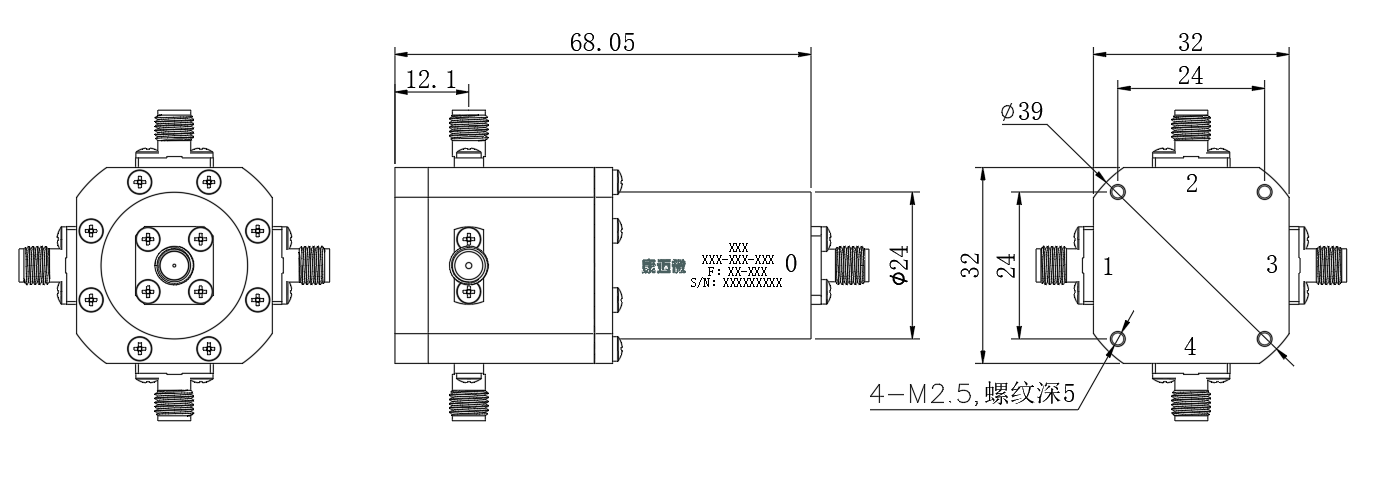

外形结构图（mm）

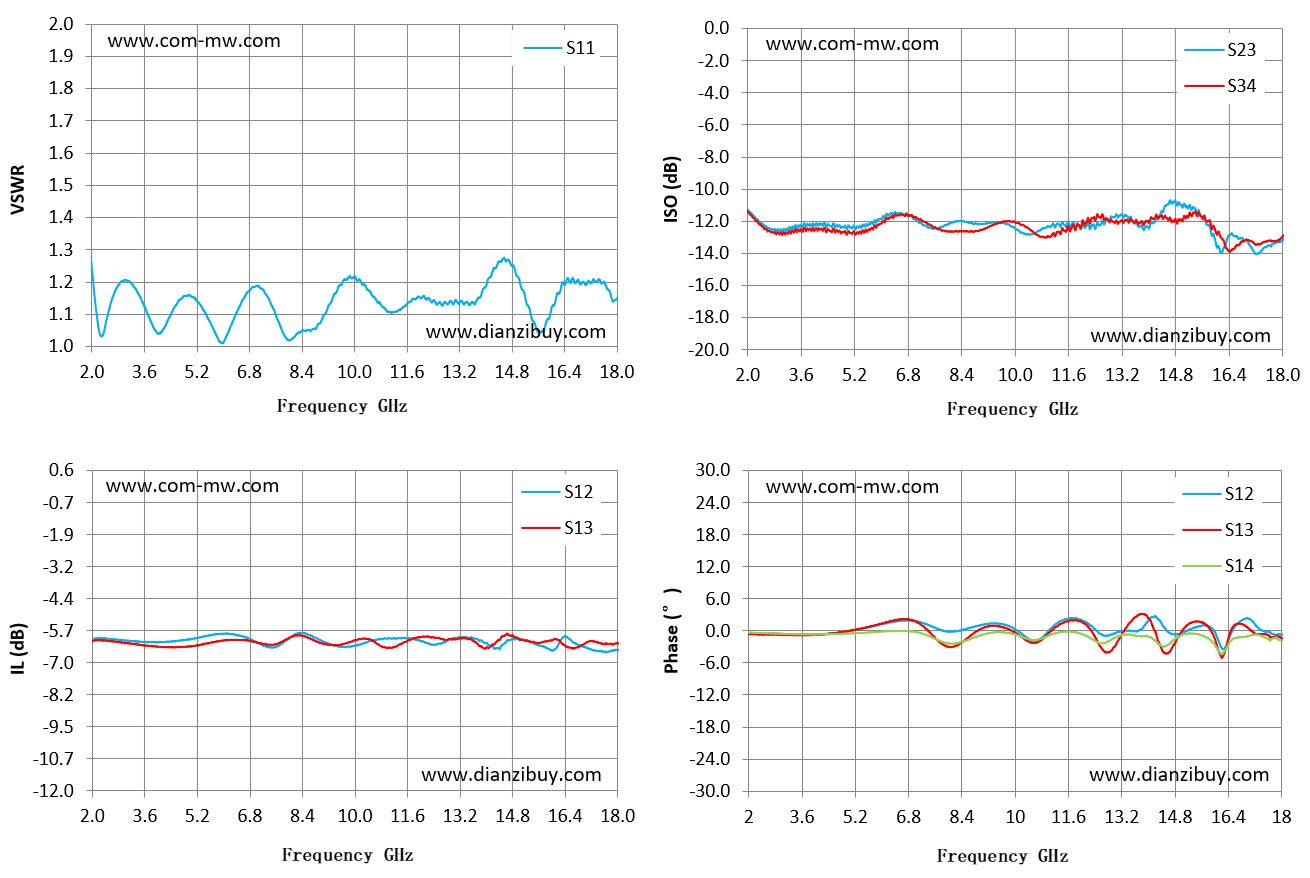

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
