产品
组件
直通, 225~320MHz, 320~460MHz, 460~678, 1300~1950MHz, 带外抑制(2.3.4)二次、三次谐波65dB, 带外抑制(5)二次谐波55dB, 微带焊盘
- ZS20-L225-1950-050
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
|---|---|---|---|---|---|---|
| 通带频率1 | 直通 | |||||
| 通带频率2 | 225 | ~ | 320 | MHz | ||
| 通带频率3 | 320 | ~ | 460 | MHz | ||
| 通带频率4 | 460 | ~ | 678 | MHz | ||
| 通带频率5 | 1300 | ~ | 1950 | MHz | ||
| 通带频率六 | / | / | ~ | MHz | ||
| 通带频率七 | / | / | ~ | MHz | ||
| 通带频率八 | / | / | ~ | MHz | ||
| 通带驻波 | 1.5 | |||||
| 通带损耗 | 1.0 | dB | ||||
| 带外抑制(2.3.4) | 二次、三次谐波 | MHz≥ | 65 | dB | ||
| 带外抑制(5) | 二次谐波 | MHz≥ | 55 | dB |
其它参数
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -55~+85℃设计保证 |

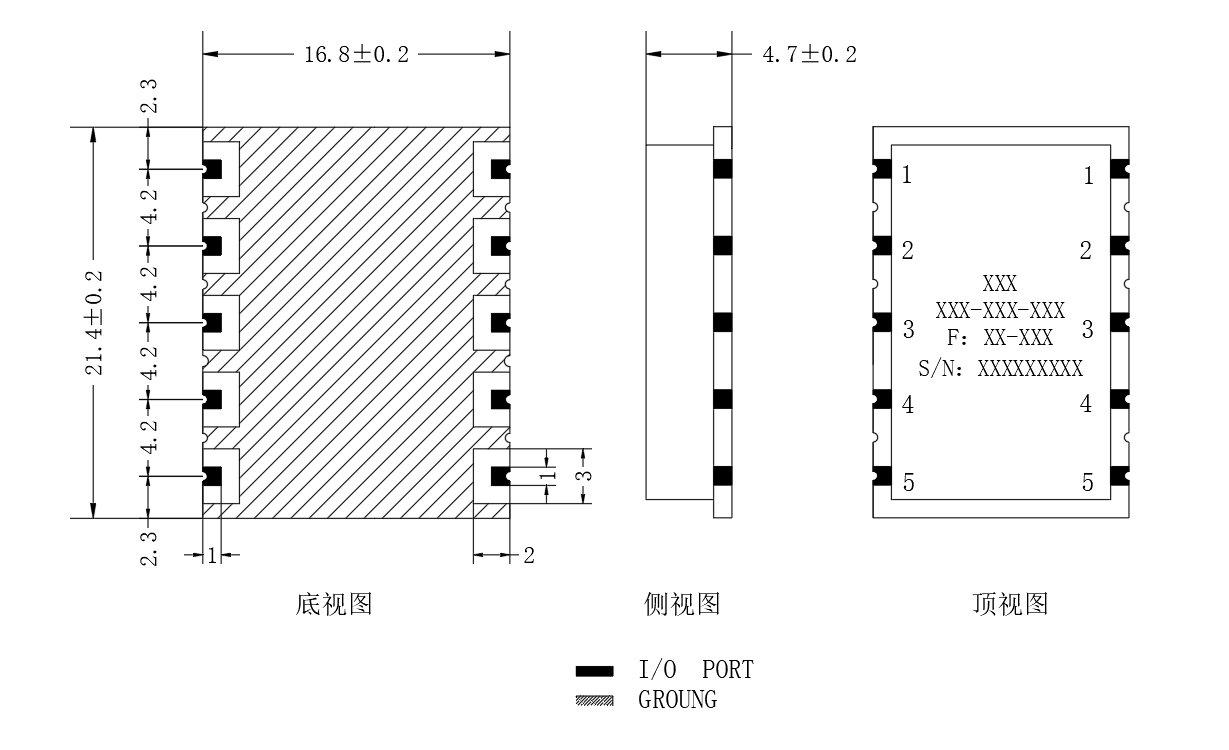

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
