电缆组件
DC~8GHz,半柔互联电缆组件,长度4m,N-J,N-J
- DCA8-NM4000NM10.2-3003
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 8 | GHz | |
| 插入损耗 | DC--8GHz | 3.0 | dB | ||
| 驻波 | DC--8GHz | 1.35 |
其它参数
| 电缆类别 | 半柔互联电缆组件 |
| 长度 | 4m |
| 接口一 | N-J |
| 接口二 | N-J |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |

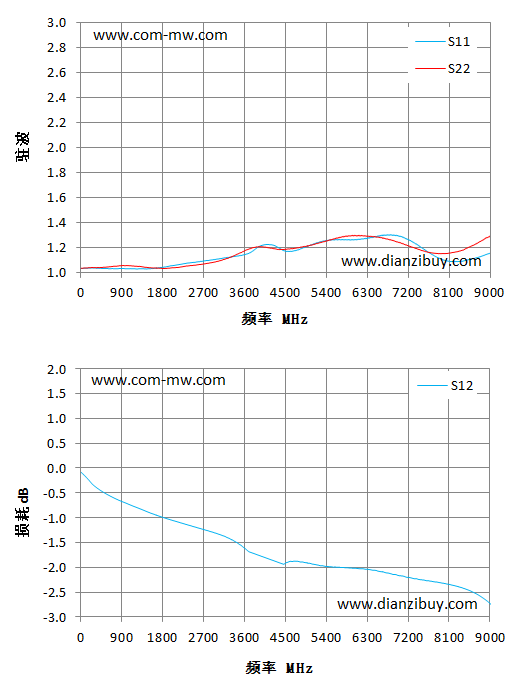

典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.04 | 1.04 | -0.08 |
| 643 | 1.03 | 1.05 | -0.56 |
| 1286 | 1.03 | 1.05 | -0.81 |
| 1929 | 1.05 | 1.04 | -1.03 |
| 2571 | 1.09 | 1.07 | -1.2 |
| 3214 | 1.12 | 1.11 | -1.4 |
| 3857 | 1.2 | 1.21 | -1.68 |
| 4500 | 1.17 | 1.19 | -1.92 |
| 5143 | 1.23 | 1.23 | -1.94 |
| 5786 | 1.27 | 1.29 | -2 |
| 6429 | 1.29 | 1.29 | -2.06 |
| 7071 | 1.29 | 1.23 | -2.17 |
| 7714 | 1.15 | 1.16 | -2.28 |
| 8357 | 1.09 | 1.18 | -2.4 |
| 9000 | 1.16 | 1.29 | -2.72 |
外形结构图
外形尺寸（mm）
| A | 4 | m | C1 | 20 | mm |
| B | 10.2 | mm | E1 | 20 | mm |
| T | 40 | mm | W1 | 18 | mm |
| W2 | 18 | mm |
典型功率曲线图
