通带频率27.9~28.2GHz, DC-27GHz≥80dBc, 29.1-40GHz≥80dBc, 2.92
- ZBF25-C28.05-0.3G-278
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 27.9 | ~ | 28.2 | GHz |
| 通带损耗 | / | / | 2.2 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-27 | GHz≥ | 80 | dBc | ||
| 带外抑制 | 29.1-40 | GHz≥ | 80 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 2.92-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 27 | 38.36 | 55.92 | -85.56 | 0.6 |
| 27.14 | 36.33 | 79.78 | -78.16 | -0.84 |
| 27.29 | 35.01 | 59.43 | -68.28 | 0.29 |
| 27.43 | 33.48 | 56.2 | -57.77 | 0.07 |
| 27.57 | 28.84 | 33.85 | -44.14 | 1.02 |
| 27.71 | 19.81 | 22.21 | -25.28 | 1.78 |
| 27.86 | 1.25 | 1.17 | -2.04 | 4.01 |
| 28 | 1.14 | 1.11 | -1.33 | 2.85 |
| 28.14 | 1.2 | 1.16 | -1.37 | 2.98 |
| 28.29 | 1.4 | 1.28 | -2.15 | 5.4 |
| 28.43 | 20.42 | 20.9 | -26.33 | 1.11 |
| 28.57 | 30.98 | 37.01 | -45.41 | 0.49 |
| 28.71 | 33.12 | 47.76 | -59.14 | 0.27 |
| 28.86 | 35.44 | 47.8 | -71.48 | -0.74 |
| 29 | 35.91 | 51.89 | -79.16 | 0.81 |
参考实物图

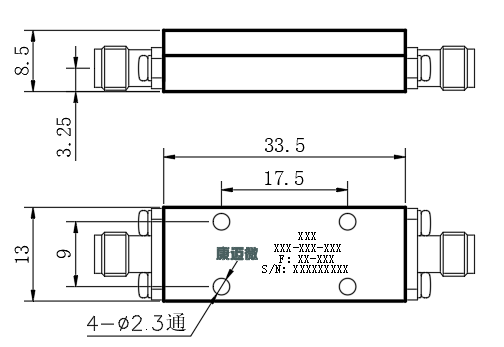

外形结构图（mm）

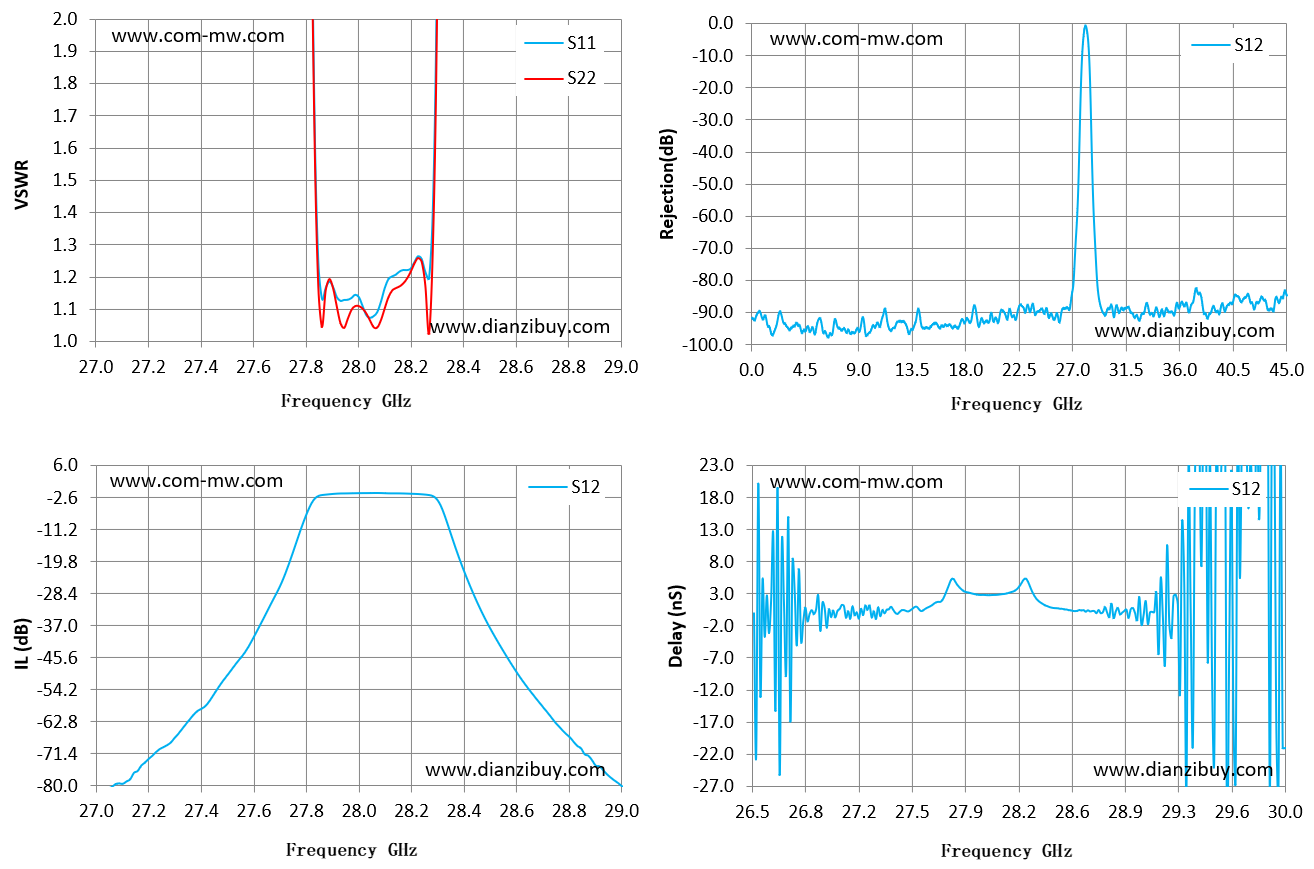

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
