产品
滤波器
通带频率 60~600MHz,DC-52MHz≥40dB,SMA-MF
- ZHPF20-L60-600-222
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 60 | ~ | 600 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 2 | dB | ||
| 带外抑制 | DC-52 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-MF |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 0.01 | 15337.43 | 1382.85 | -108.24 | 6.09 |
| 71 | 1.1 | 1.06 | -0.54 | 1.08 |
| 143 | 1.09 | 1.05 | -0.14 | 0.63 |
| 214 | 1.17 | 1.16 | -0.13 | 0.47 |
| 286 | 1.21 | 1.21 | -0.14 | 0.39 |
| 357 | 1.23 | 1.23 | -0.09 | 0.34 |
| 429 | 1.26 | 1.26 | -0.13 | 0.32 |
| 500 | 1.3 | 1.3 | -0.13 | 0.29 |
| 571 | 1.32 | 1.34 | -0.21 | 0.29 |
| 643 | 1.35 | 1.37 | -0.25 | 0.26 |
| 714 | 1.39 | 1.41 | -0.29 | 0.26 |
| 786 | 1.44 | 1.46 | -0.23 | 0.26 |
| 857 | 1.48 | 1.51 | -0.24 | 0.26 |
| 929 | 1.53 | 1.56 | -0.54 | 0.25 |
| 1000 | 1.57 | 1.61 | -0.48 | 0.24 |

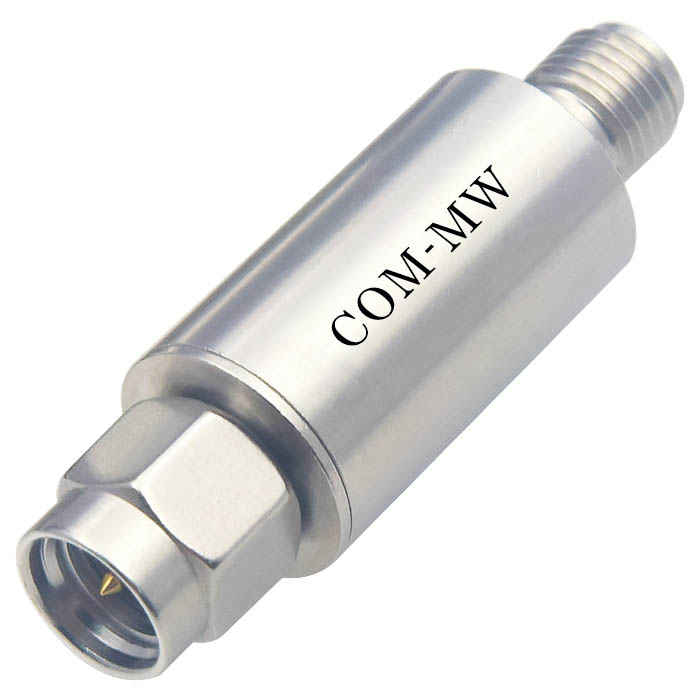

参考实物图
外形结构图（mm）

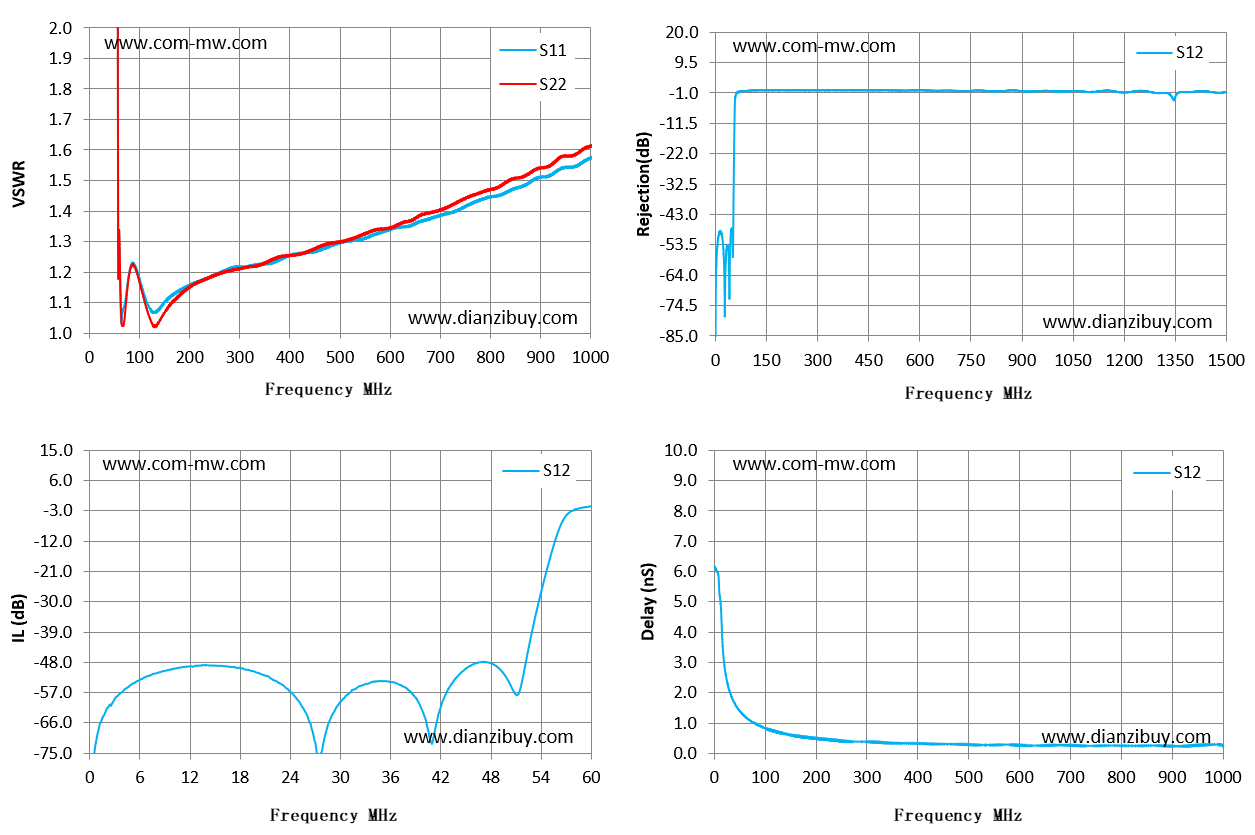

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
