产品
低噪声放大器
100~3200MHz, 增益26dB, 噪声系数1.7dB, P-1dB功率15dBm, SMA
- DLNA8-100-3200-2555
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 3200 | MHz |
| 增益 | 26 | 28 | dB | |
| 增益平坦度 | 3 | dB | ||
| 噪声系数 | 1.7 | 2.2 | dB | |
| 驻波比 | 2.2 | |||
| P-1dB功率 | 15 | dBm |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 200mA |
| 工作温度 | -20~+60℃设计保证 |
| 存储温度 | -20~+80℃设计保证 |
| 其它 | SSMA连接器供电 |
典型测试数据
| F(MHz) | P-1(dBm) | NF(dB） | S11 VSWR | S22 VSWR | Gain(dB) |
| 100 | 17.9 | 1.22 | 2 | 1.06 | 31 |
| 409 | 18.6 | 1.28 | 1.5 | 1.15 | 31.4 |
| 808 | 19.1 | 1.34 | 1.64 | 1.27 | 30.8 |
| 1207 | 18.6 | 1.29 | 1.74 | 1.24 | 30.3 |
| 1606 | 18.3 | 1.37 | 1.48 | 1.39 | 30.4 |
| 2005 | 17.6 | 1.47 | 1.47 | 1.38 | 30.1 |
| 2404 | 17.2 | 1.45 | 1.41 | 1.53 | 30 |
| 2803 | 16.1 | 1.44 | 1.41 | 1.31 | 30.2 |
| 3202 | 15.4 | 1.57 | 1.33 | 1.42 | 29.7 |

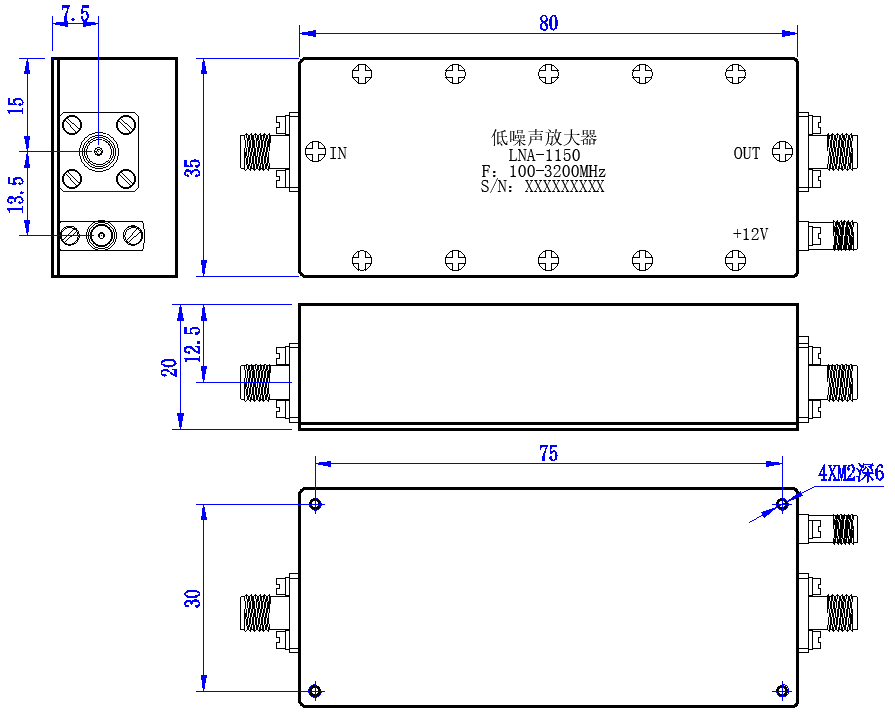

外形结构图（mm）
典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
