功率放大器
18~40GHz, 增益44dB, P-1dB功率18dBm, 2.92-K
- DPA8-18-40G-1313
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 40 | GHz |
| 增益 | 40 | 44 | dB | |
| 增益平坦度 | 4 | dB | ||
| 噪声系数 | 4.2 | dB | ||
| 驻波比 | 1.8 | 2.5 | ||
| P-1dB功率 | 18 | 22 | dBm |
环境要求
| 接口形式 | 2.92-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 最大输入不损坏功率：10dBm。 |
典型测试数据
| F（GHz） | S11 VSWR | S22 VSWR | 增益 （dB） | NF（dB） | P-1dB（dBm） |
| 16 | 1.22 | 3.41 | 45.06 | 3.2 | 19.7 |
| 17.86 | 1.13 | 2.3 | 47.17 | 3.15 | 22.6 |
| 19.71 | 1.35 | 1.56 | 46.22 | 3.32 | 22.6 |
| 21.57 | 1.45 | 1.23 | 45.47 | 3.1 | 24.2 |
| 23.43 | 1.51 | 1.61 | 45.88 | 3.53 | 24 |
| 25.29 | 1.48 | 2.03 | 46.19 | 3.27 | 24.3 |
| 27.14 | 1.57 | 2.21 | 46.19 | 3.37 | 23.5 |
| 29 | 1.59 | 1.87 | 46.9 | 3.67 | 22.9 |
| 30.86 | 2.08 | 1.35 | 47.18 | 3.35 | 21.8 |
| 32.71 | 2.04 | 1.38 | 46.17 | 3.61 | 20.7 |
| 34.57 | 1.54 | 1.6 | 45.86 | 3.48 | 22.2 |
| 36.43 | 1.39 | 1.45 | 46.74 | 3.34 | 22 |
| 38.29 | 1.84 | 1.16 | 46.12 | 3.09 | 20.4 |
| 40.14 | 1.86 | 1.8 | 45.2 | 3.08 | 18.8 |
| 42 | 1.77 | 4.51 | 43.12 | 3.17 | 15.8 |
参考实物图
外形结构图

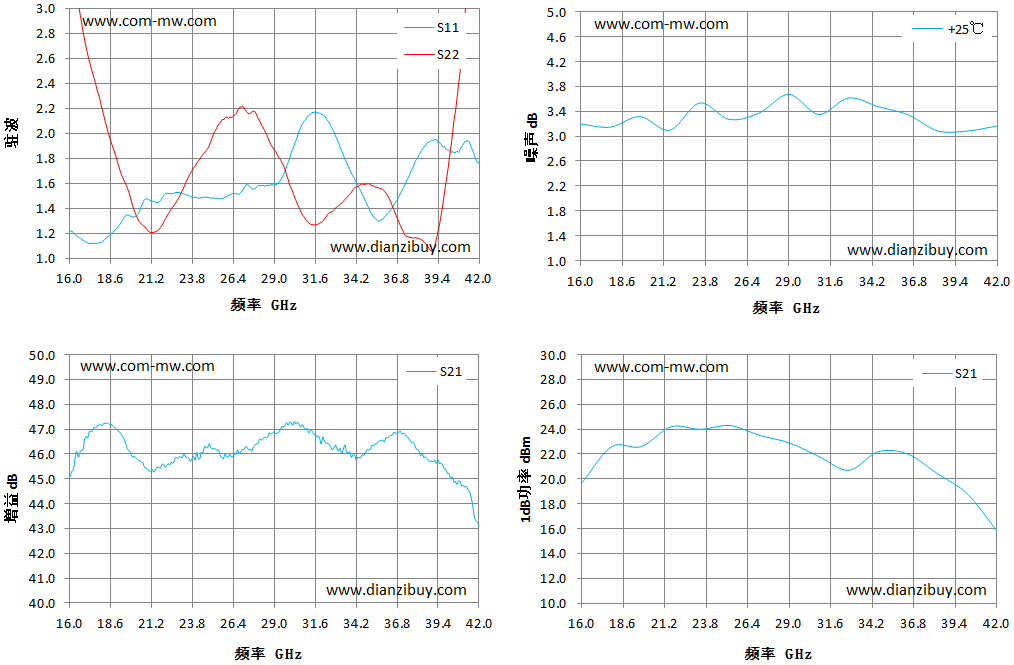

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
