产品
多频合路器
137~150MHz, 245~275MHz, 400~485MHz, SMA
- ZMC3-3L137-485-2517
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
小型化，温度范围宽，高可靠性。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 137 | ~ | 150 | MHz |
| 通带频率二 | / | / | 245 | ~ | 275 | MHz |
| 通带频率三 | / | / | 400 | ~ | 485 | MHz |
| 通带驻波 | 1.6 | |||||
| 通带损耗 | 2.0 | dB | ||||
| 通带一抑制度 | 170-500 | MHz≥ | 40 | dB | ||
| 通带一抑制度 | DC-120 | MHz≥ | 40 | dB | ||
| 通带二抑制度 | DC-215 | MHz≥ | 40 | dB | ||
| 通带二抑制度 | 310-500 | MHz≥ | 40 | dB | ||
| 通带三抑制度 | DC-360 | MHz≥ | 40 | dB | ||
| 通带三抑制度 | 535-1200 | MHz≥ | 40 | dB |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 1W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃ |
| 储存温度 | -55~+85℃设计保证 |

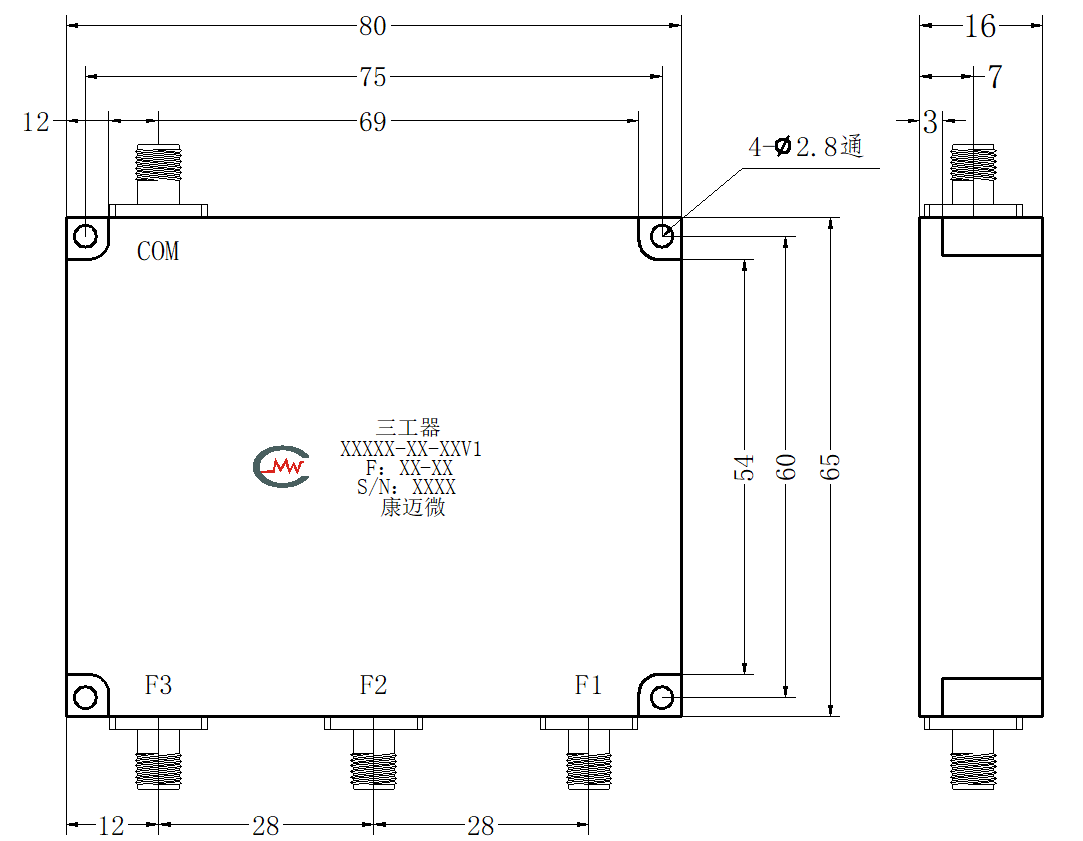

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
