功率放大器
1.1~1.3GHz, 增益46dB, 输出功率10W, SMA-F
- DPA8-1.1-1.3G-3970
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 1.1 | ~ | 1.3 | GHz | |
| 增益 | 45 | 46 | dB | 小信号增益 | |
| 带内平坦度 | ±2 | dB | |||
| 输入驻波比 | 1.4 | ||||
| 输出功率 | 10 | 16 | W | CW信号 | |
| 效率 | 15 | % | |||
| 谐波抑制 | 30 | dBC | |||
| 杂波抑制 | 50 | dBC | F0±400kHz | ||
| ACP | 70 | dBC |
环境要求
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 2.5A |
| 工作温度 | -40~+65℃设计保证 |
| 其它 | 长期工作，建议温度保持在40℃以下 |
典型测试数据
| F（GHz） | 1 | 1.06 | 1.12 | 1.18 | 1.24 | 1.3 | 1.36 |
| VSWR（IN） | 1.76 | 1.52 | 1.28 | 1.23 | 1.23 | 1.18 | 1.1 |
| Psat（dBm） | 35.45 | 37.35 | 39.89 | 41.4 | 42.18 | 42.18 | 40.93 |
| Psat（W） | 3.51 | 5.43 | 9.75 | 13.8 | 16.52 | 16.52 | 12.39 |
| Gain（dB） | 47.25 | 48.86 | 49.01 | 47.88 | 46.95 | 46.71 | 47.61 |
| Ids（A） | 1.19 | 1.14 | 1.95 | 2.38 | 2.48 | 2.14 | 1.58 |
| η(%) | 10.53 | 17.02 | 17.86 | 20.71 | 23.79 | 27.57 | 28 |
| 2次谐波抑制（dBC） | 22.19 | 18.9 | 26.26 | 36.47 | 44.3 | 52.2 | 57.7 |
| 3次谐波抑制（dBC） | 65 | 62.6 | 55.7 | 47.49 | 45.5 | 45.9 | 52 |
| 4次谐波抑制（dBC） | 56.9 | 51.7 | 45.3 | 36.3 | 33 | 38.3 | 40.76 |
| 杂波抑制（dBC） | 57.2 | 54.8 | 54.4 | 61.2 | 63.7 | 64.5 | 57.9 |
| ACP（dBc） | 68.4 | 70.1 | 71.9 | 73.3 | 73.7 | 73.7 | 72.6 |

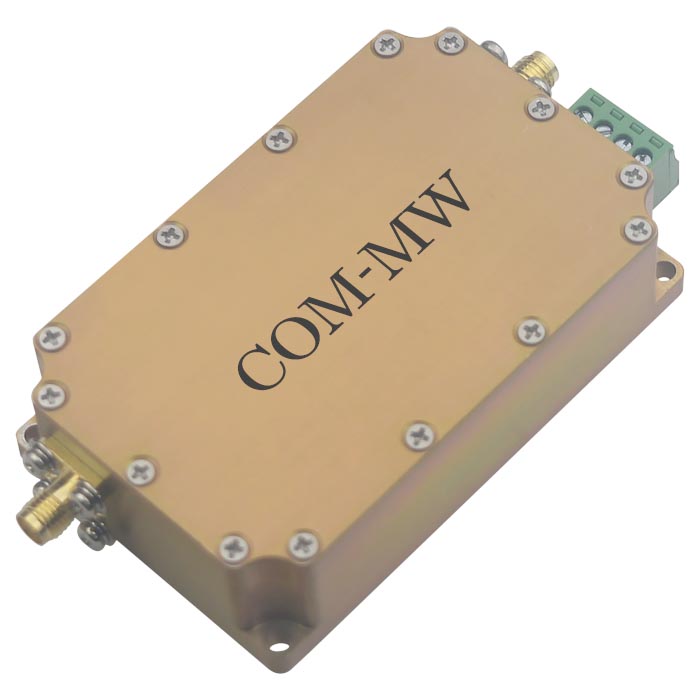

参考实物图

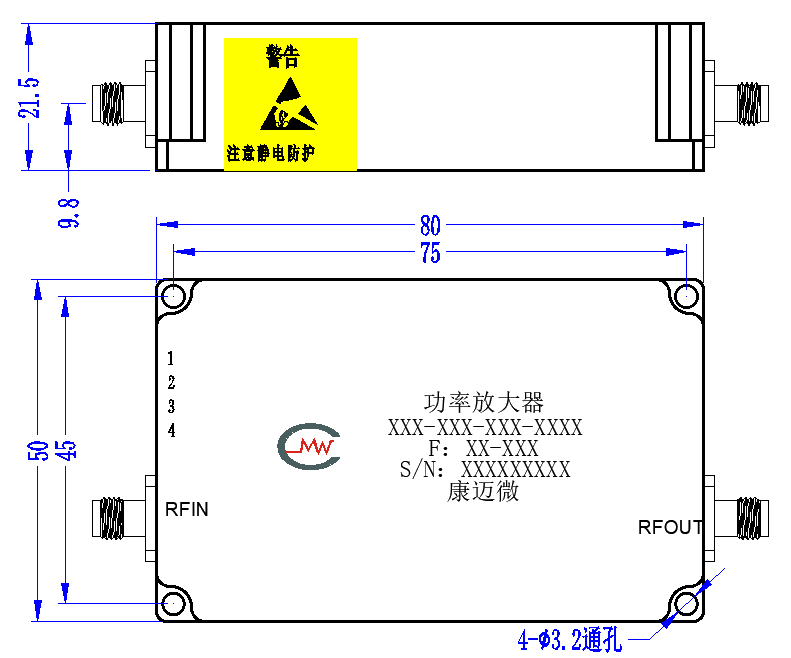

外形结构图

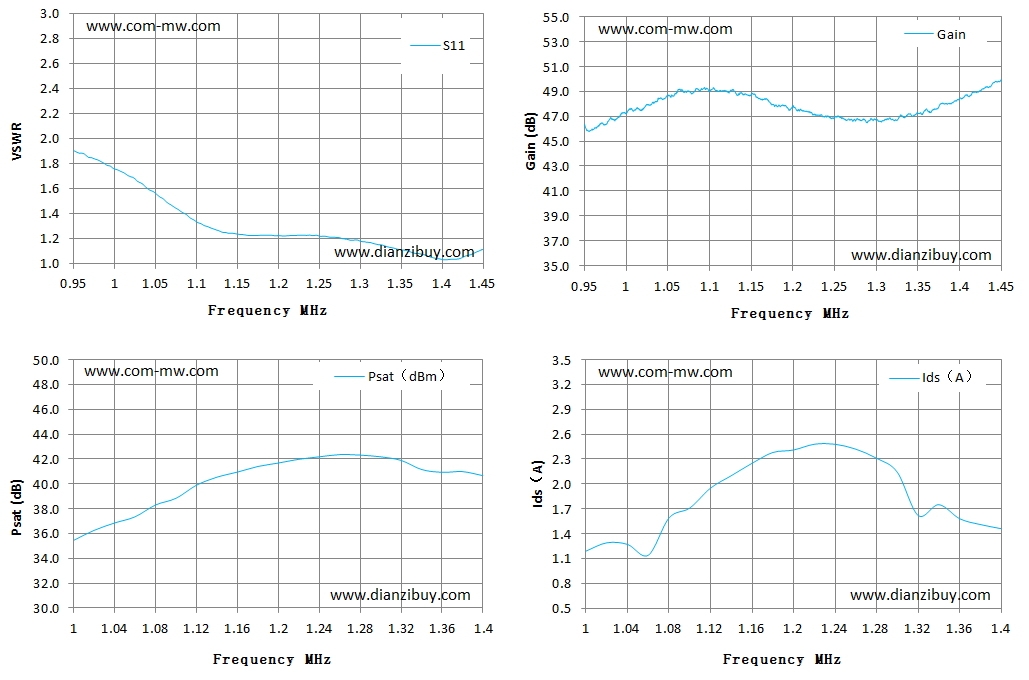

典型测试曲线图
接口定义（3.5mm-4P）
| 序号 | 定义 | 备注 |
| 1 | +28V | |
| 2 | GND | |
| 3 | EN | 0: OFF；1(0.7-5V): ON |
| 4 | NC |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
