产品详情
产品特点
高性价比带铠甲稳幅稳相电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Type | Max | 单位 |
| 频率范围 | DC | ~ | 26.5 | GHz | |
| 插入损耗 | DC-6 | 4.88 | 5.20 | dB | |
| 插入损耗 | 6-12 | 6.88 | 7.66 | dB | |
| 插入损耗 | 12-18 | 9.85 | 10.56 | dB | |
| 插入损耗 | 18-26.5 | 12.05 | 12.35 | dB | |
| 驻波 | DC-6 | 1.03 | 1.35 | ||
| 驻波 | 6-12 | 1.07 | 1.35 | ||
| 驻波 | 12-18 | 1.13 | 1.35 | ||
| 驻波 | 18-26.5 | 1.19 | 1.38 |
其它参数
| 电缆类别 | 带铠甲稳幅稳相电缆组件 |
| 长度 | 9000mm |
| 接口一 | SMA-J不锈钢螺母 |
| 接口二 | SMA-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |

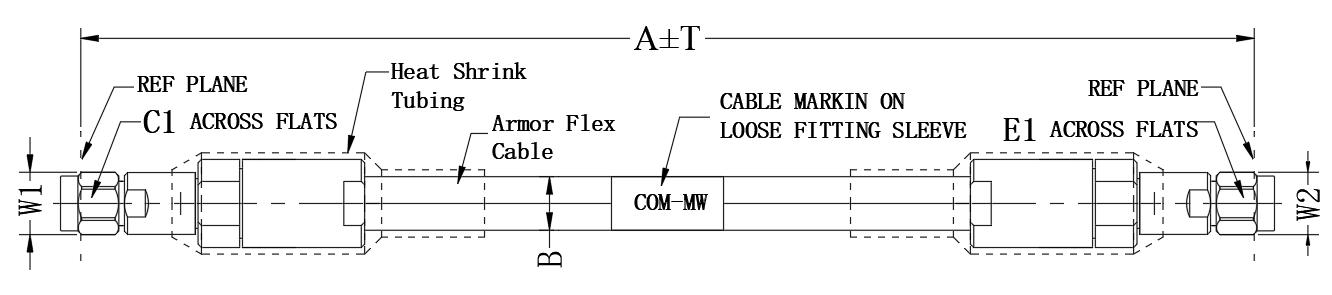

外形结构图
外形尺寸（mm）
| A | 9000 | mm | C1 | 8.0 | mm |
| B | 7.8 | mm | E1 | 8.0 | mm |
| T | 90 | mm | W1 | 8.9 | mm |
| W2 | 8.9 | mm |
典型功率曲线图
参考实物图
典型测试数据
| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.02 | 1.02 | 1.03 |
| 1000 | 2.01 | 1.02 | 1.02 |
| 2500 | 3.86 | 1.03 | 1.03 |
| 4000 | 4.40 | 1.03 | 1.04 |
| 5000 | 4.83 | 1.04 | 1.05 |
| 6000 | 5.20 | 1.05 | 1.06 |
| 7000 | 5.81 | 1.05 | 1.06 |
| 8000 | 6.24 | 1.07 | 1.07 |
| 9000 | 6.82 | 1.06 | 1.08 |
| 10000 | 7.24 | 1.07 | 1.09 |
| 12000 | 8.11 | 1.08 | 1.10 |
| 15000 | 9.55 | 1.13 | 1.12 |
| 18000 | 10.56 | 1.16 | 1.15 |
| 20000 | 11.10 | 1.18 | 1.17 |
| 26500 | 12.33 | 1.20 | 1.19 |
典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于80mm |
