产品
双工器
通带频率一 540~590MHz,通带频率二 606~678MHz,N
- ZCB16-4C540-590-2042
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 540 | ~ | 590 | MHz |
| 通带频率二 | / | / | 606 | ~ | 678 | MHz |
| 通带一损耗 | / | / | 1.6 | dB | ||
| 通带二损耗 | / | / | 1.6 | dB | ||
| 通带波动 | / | / | 1.2 | dB | ||
| 通带驻波 | / | / | 1.2 | |||
| 通带一抑制度 | DC~535 | MHz≥ | 60 | dB | ||
| 通带一抑制度 | 595~3000 | MHz≥ | 60 | dB | ||
| 通带二抑制度 | DC~601 | MHz≥ | 60 | dB | ||
| 通带二抑制度 | 683~3000 | MHz≥ | 60 | dB |
其它参数
| 接口形式 | N -F or K |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 50W设计保证 |
| 时延波动 | ≤2us |
| 幅度误差 | ≤0.2dB |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 相位误差 | ≤1° |
端口定义
| 1 | 公共端 | ANT1/ANT2 |
| 2 | 通带一 | RX1/RX2 |
| 3 | 通带二 | TX1/TX2 |
| 4 | 接地端 | --- |

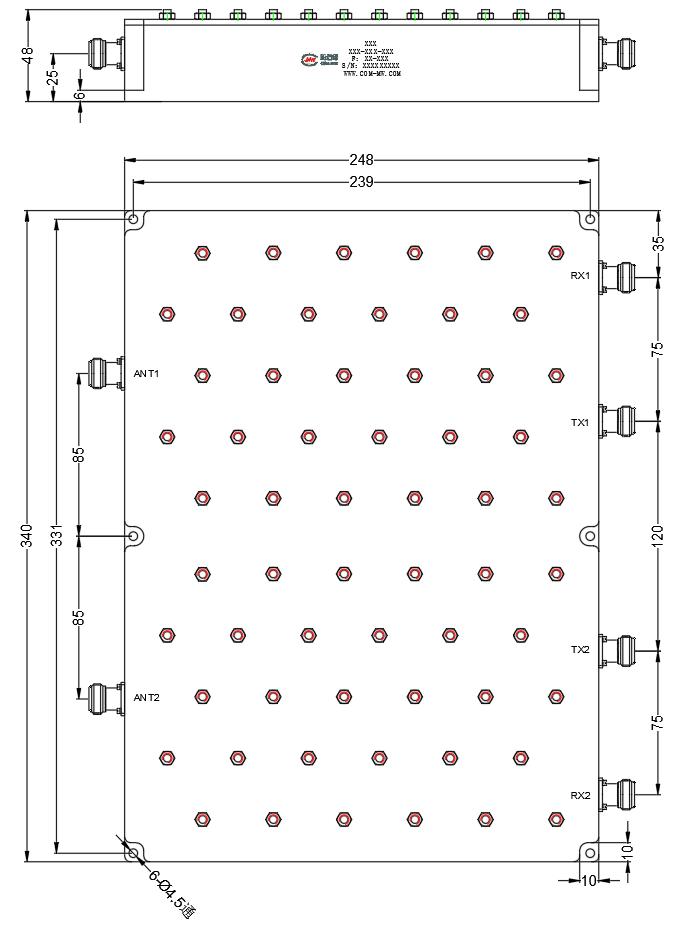

外形结构图（mm）
