波导负载
工作频率26.5~40GHz, 0.5W, 波导口
- D25-BWLBJ320-113
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 26.5 | ~ | 40 | GHz |
| 驻波比 | 1.3 |
其它参数
| 功率容量 | 0.5W设计保证 |
| 接口形式 | 波导口 |
| 波导口型号 | WR-28 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -54~+85℃设计保证 |
注意事项
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低。
典型测试数据
| 序号 | Frequency GHz | S11 驻波 |
|---|---|---|
| 1 | 25 | 1.28 |
| 2 | 26.14 | 1.22 |
| 3 | 27.29 | 1.16 |
| 4 | 28.43 | 1.12 |
| 5 | 29.57 | 1.12 |
| 6 | 30.71 | 1.13 |
| 7 | 31.86 | 1.12 |
| 8 | 33 | 1.08 |
| 9 | 34.14 | 1.09 |
| 10 | 35.29 | 1.14 |
| 11 | 36.43 | 1.16 |
| 12 | 37.57 | 1.16 |
| 13 | 38.71 | 1.12 |
| 14 | 39.86 | 1.15 |
| 15 | 41 | 1.25 |

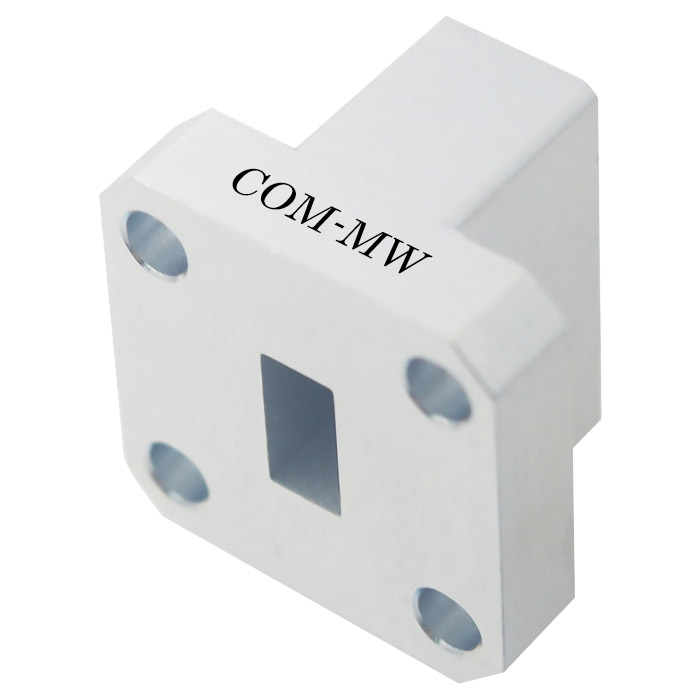

参考实物图

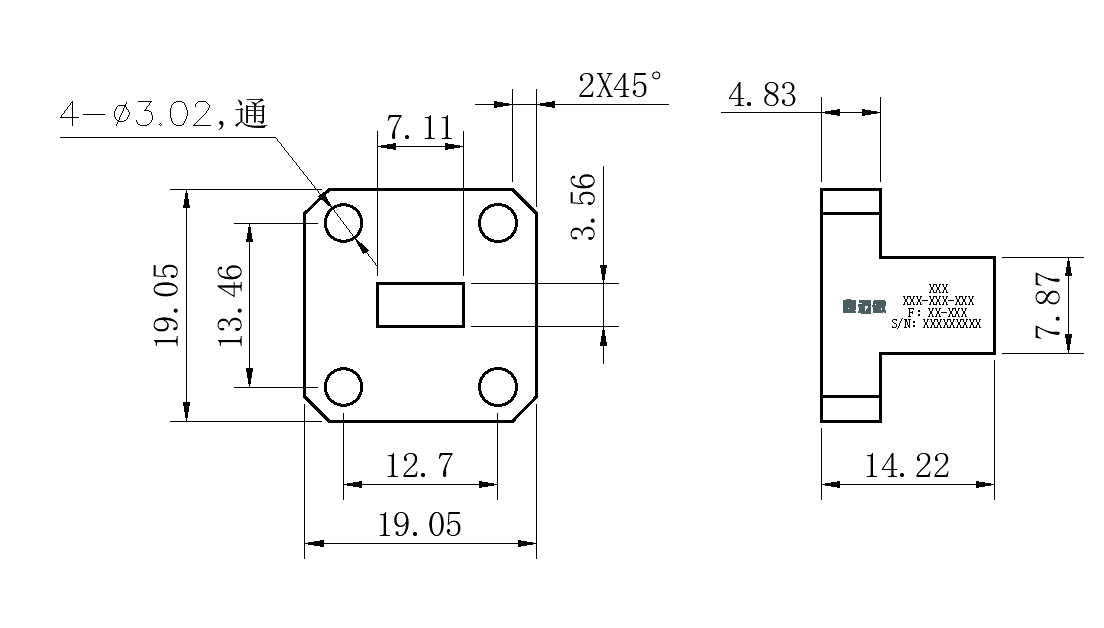

外形结构图（mm）

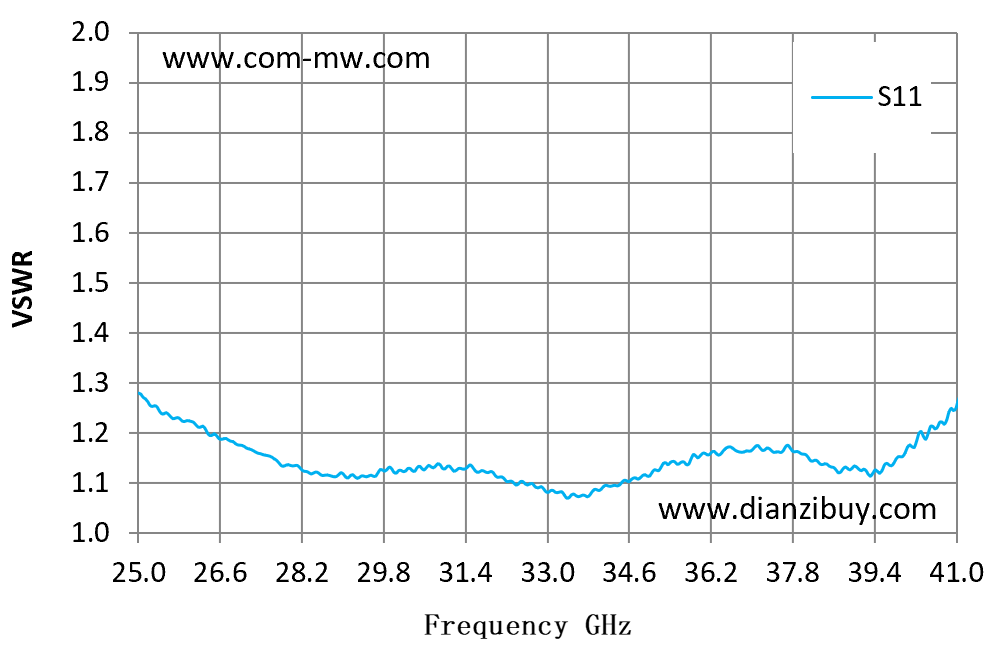

典型测试曲线图
