双工器
通带频率一0~2.7GHz, 通带频率二4~5.4GHz, N
- OQZCB1-2M2-5.4G-474
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 0 | ~ | 2.7 | GHz |
| 通带频率二 | / | / | 4 | ~ | 5.4 | GHz |
| 通带一损耗 | / | / | 1.5 | dB | ||
| 通带二损耗 | / | / | 1.5 | dB | ||
| 通带驻波 | / | / | 1.6 | |||
| 通带一抑制度 | 4-5.4 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 0-2.7 | GHz≥ | 50 | dB |
其它参数
| 接口形式 | N -K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 时延 ns | S13 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1.02 | -62.49 | -0.02 | - | 0.99 |
| 0.93 | 1.36 | -59.49 | -0.25 | - | 0.98 |
| 1.86 | 1.14 | -65.46 | -0.31 | - | 1.05 |
| 2.79 | 1.5 | -60.63 | -0.8 | - | 1.45 |
| 3.71 | 6.92 | -7.03 | -39.56 | - | - |
| 4.64 | 1.27 | -0.52 | -60.06 | 0.92 | - |
| 5.57 | 1.16 | -0.39 | -57.68 | 0.77 | - |
| 6.5 | 1.31 | -0.46 | -67.37 | 0.72 | - |
| 7.43 | 1.11 | -0.41 | -68.3 | 0.7 | - |
| 8.36 | 1.2 | -0.34 | -66.25 | 0.69 | - |
| 9.29 | 1.45 | -0.44 | -68.01 | 0.67 | - |
| 10.21 | 1.15 | -0.46 | -64.16 | 0.66 | - |
| 11.14 | 1.13 | -0.47 | -63.18 | 0.66 | - |
| 12.07 | 1.08 | -0.73 | -61.02 | 0.65 | - |
| 13 | 1.68 | -1.25 | -48.21 | 0.59 | - |

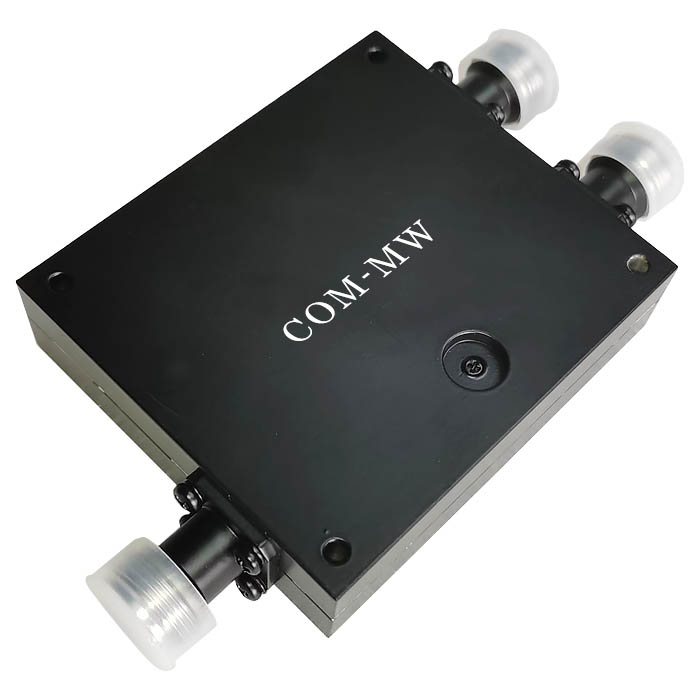

参考实物图

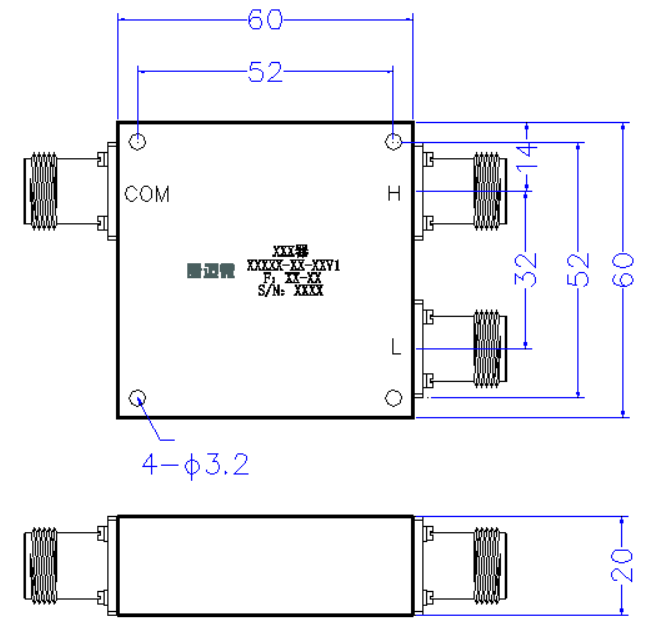

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
