产品详情
产品特点
高性价比稳幅稳相电缆组件。
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | DC-2 | 5.12 | 6.20 | dB | |
| 插入损耗 | 2-6 | 8.72 | 9.21 | dB | |
| 插入损耗 | 6-12 | 10.38 | 12.50 | dB | |
| 插入损耗 | 12-18 | 12.15 | 15.56 | dB | |
| 驻波 | DC-2 | 1.03 | 1.35 | ||
| 驻波 | 2-6 | 1.06 | 1.35 | ||
| 驻波 | 6-12 | 1.11 | 1.35 | ||
| 驻波 | 12-18 | 1.21 | 1.38 |
其它参数
| 电缆类别 | 稳幅稳相电缆组件 |
| 长度 | 10000mm |
| 接口一 | N-J不锈钢螺母 |
| 接口二 | SMA-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |
外形结构图
外形尺寸（mm）
| A | 10000 | mm | C1 | 19 | mm |
| B | 5.2 | mm | E1 | 8.0 | mm |
| T | 80 | mm | W1 | 20.2 | mm |
| W2 | 8.9 | mm |
典型功率曲线图
参考实物图
典型测试数据
| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.06 | 1.02 | 1.01 |
| 1000 | 3.91 | 1.03 | 1.02 |
| 1500 | 6.18 | 1.04 | 1.03 |
| 2500 | 7.39 | 1.06 | 1.02 |
| 4000 | 8.08 | 1.07 | 1.05 |
| 5000 | 8.68 | 1.07 | 1.06 |
| 6000 | 9.13 | 1.08 | 1.08 |
| 7000 | 9.42 | 1.09 | 1.09 |
| 8000 | 9.84 | 1.09 | 1.10 |
| 9000 | 10.54 | 1.11 | 1.11 |
| 10000 | 11.15 | 1.15 | 1.12 |
| 12000 | 12.44 | 1.15 | 1.13 |
| 14000 | 13.48 | 1.17 | 1.15 |
| 16000 | 14.75 | 1.19 | 1.17 |
| 18000 | 15.43 | 1.20 | 1.19 |

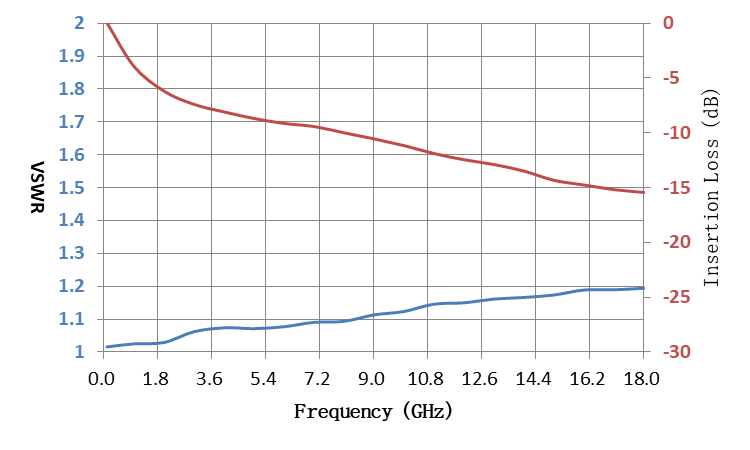

典型测试曲线图
电缆结构图
注意事项
| 1 | 建议安装半径大于36mm |
