DC~12.4GHz,单刀双掷 ,TTL控制,反射式,15ms,N ,24V,200万次
- DSW9-2R0-12.4G-2514
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 12.4 | GHz |
| 插入损耗 | 0.3 | dB@5GHz | ||
| 插入损耗 | 0.5 | dB@12.4GHz | ||
| 隔离度 | 70 | dB@5GHz | ||
| 隔离度 | 60 | dB@12.4GHz | ||
| 驻波比 | 1.3 | @5GHz | ||
| 驻波比 | 1.5 | @12.4GHz | ||
| 功率容量 | 350 | W@5GHz | ||
| 功率容量 | 250 | W@12.4GHz |
其它参数
| 开关路数 | 单刀双掷 |
| 控制方式 | TTL控制 |
| 开关特性 | 机械反射式开关 |
| 开关时间 | 15ms |
| 接口形式 | N -F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +24V |
| 工作电流 | 180mA |
| 工作温度 | -25~+85℃设计保证 |
| 质量等级 | 工业级 |
| 开关寿命 | 200万次 |
| 控制接口 | DB9-male |
端口定义
| 公共端口 | 0 |
| 分路端口 | 1，2 |
典型测试数据
| 频率 GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S21 隔离 dB | S02 相位 ° |
| 0.01 | 1.05 | 1.05 | -0.01 | -85.38 | 0.01 |
| 1.07 | 1.02 | 1.02 | -0.01 | -86.23 | -0.02 |
| 2.14 | 1.06 | 1.06 | -0.02 | -87.75 | -0.03 |
| 3.21 | 1.1 | 1.11 | -0.04 | -86.51 | -0.05 |
| 4.29 | 1.06 | 1.05 | -0.03 | -87.2 | -0.06 |
| 5.36 | 1.15 | 1.15 | -0.06 | -87.18 | -0.07 |
| 6.43 | 1.07 | 1.07 | -0.05 | -86.8 | -0.09 |
| 7.5 | 1.14 | 1.14 | -0.07 | -86.38 | -0.1 |
| 8.57 | 1.13 | 1.11 | -0.08 | -86.33 | -0.14 |
| 9.64 | 1.2 | 1.2 | -0.09 | -84.44 | -0.15 |
| 10.71 | 1.18 | 1.18 | -0.12 | -84.48 | -0.21 |
| 11.79 | 1.03 | 1.02 | -0.04 | -83.01 | -0.26 |
| 12.86 | 1.12 | 1.1 | -0.12 | -80.97 | -0.31 |
| 13.93 | 1.19 | 1.19 | -0.11 | -72.4 | -0.52 |
| 15 | 1.66 | 1.69 | -0.37 | -70.13 | -0.48 |

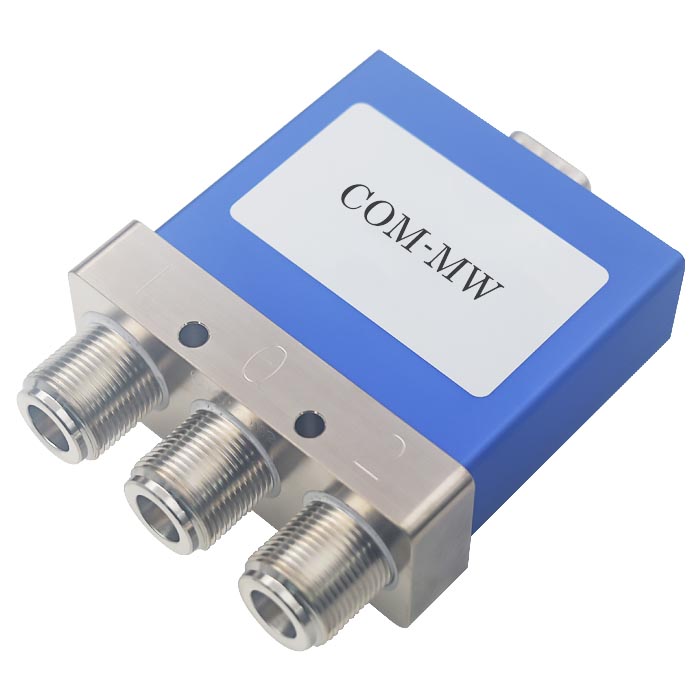

参考实物图

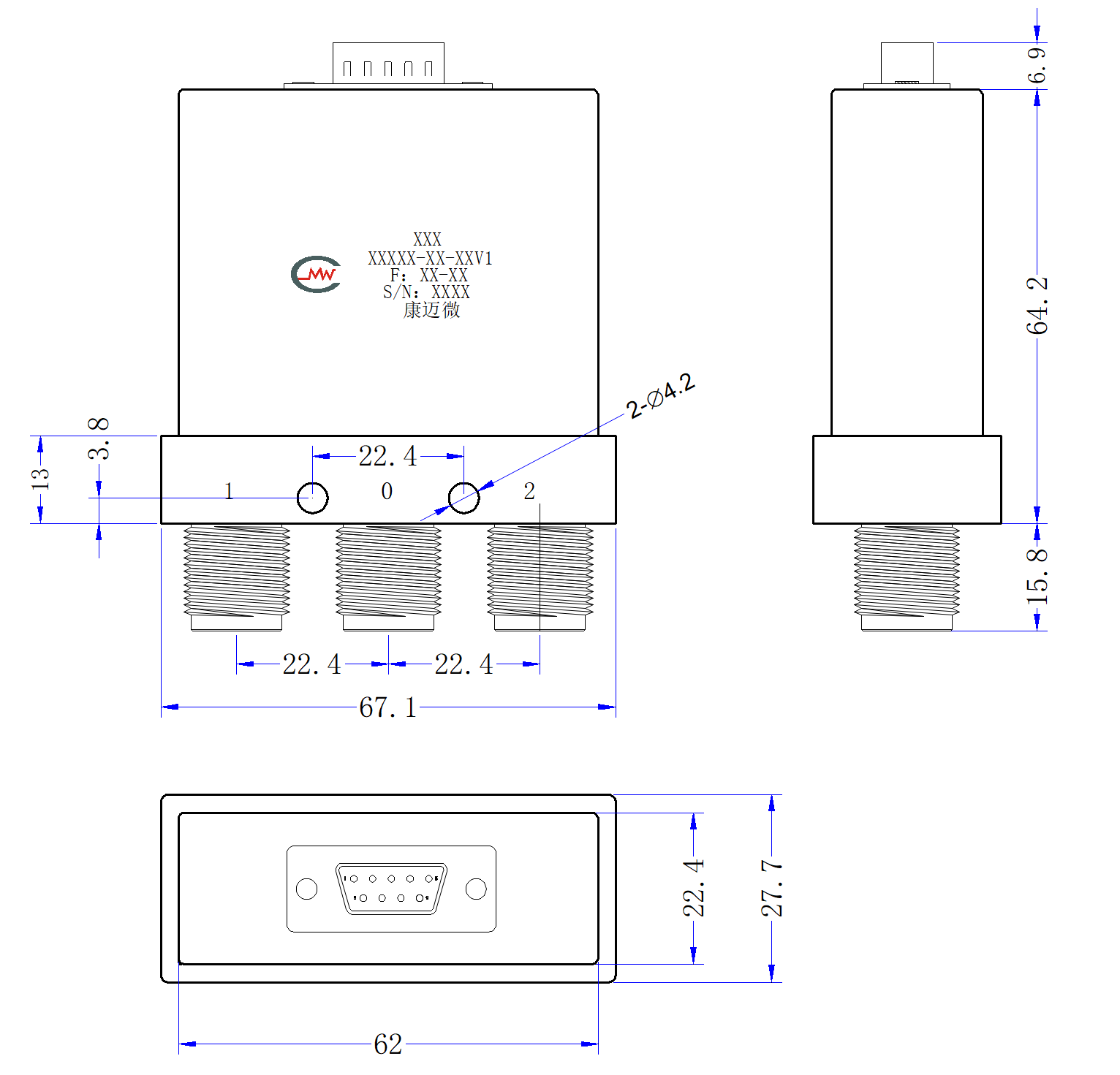

外形结构图（mm）

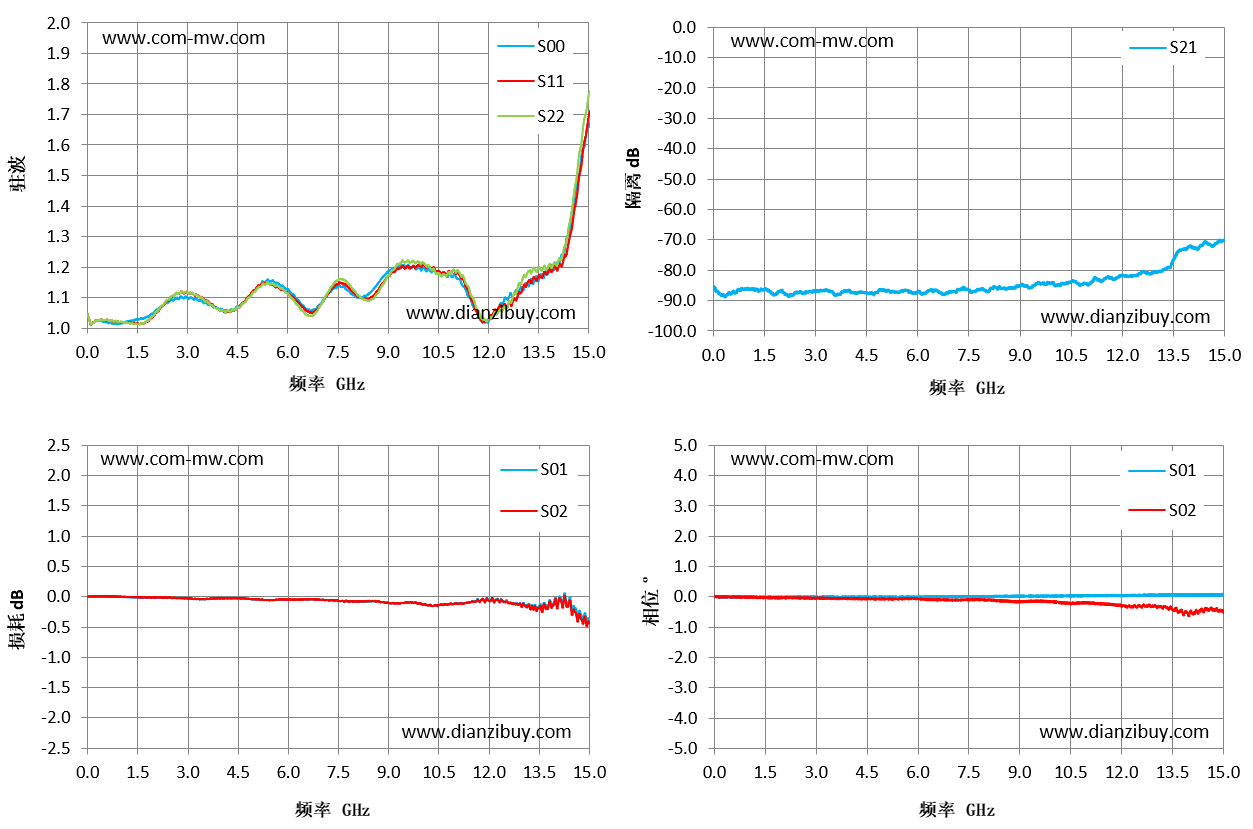

典型测试曲线图
控制接口定义
| Pin 1 | VDC | |
| Pin 2 | TTL | RF 0-1 |
| Pin 3 | GND | |
| Pin 4 | TTL | RF 0-2 |
| Pin 5~9 | 不使用 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
