产品
增益控制模块
18~26GHz, 输入功率-30dBm, 输出P-1dB功率5dBm, 2.92,自动增益控制
- DAGC8-18-26G-01
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 单位 |
|---|---|---|---|---|---|
| 工作频率 | 18 | ~ | 26 | GHz | |
| 输入功率 | -30 | ~ | 20 | dBm | |
| 输出功率 | 0 | dB | |||
| 带内增益平坦度 | ±0.5 | dB | @500MHz | ||
| 输出功率稳定度 | ±0.5 | dB | |||
| 输出P-1dB功率 | 5 | dBm | |||
| 检波精度 | 1 | dB |
其它参数
| 接口形式 | 2.92-K |
| 阻抗 | 50Ω |
| 工作电压 | +12V |
| 工作电流 | 1000mA |
| 工作温度 | -0~+30℃设计保证 |
| 脉冲体制 | 单载频脉冲波形：脉冲宽度：0.3us~2s；重复频率：0.1kHz~1kHz。 |
| 线性调频波形：脉冲宽度：1us~1000us； 瞬时带宽：1MHz~500MHz；重复频率：50Hz~1kHz | |
| 连续波体制 | 连续波 |
| 三角调频连续波，带宽 500MHz； | |
| 相位编码波形，码元宽度 0.02s | |
| 射频信号说明 | 频率范围实际上包含了射频信号的带宽，比如信号带宽为 500MHz 时，在 18~26GHz 频段内，载频最小为 18.25GHz，最大为 25.75GHz |
| 相位线性度 | 线性调频信号脉冲宽度内，相位线性度≤±1º（依技术难度可适当放宽） |
| 其它要求 | 具有电源加电和通信正常指示灯，灯亮表示正常，采用绿色指示灯 |
| 输出功率稳定度只需在单次控制模式下严格满足指标要求 | |
| 检波精度可依据实际器件水平等因素适当放宽。 |
接口定义
| 端口号 | 名称 | 插座型号 | 说明 |
|---|---|---|---|
| X1 | 输入射频信号 | 2.92-K | 射频信号 |
| X2 | 输出射频信号 | 2.92-K | 输出与 X1 同频段的恒定功率信号 |
| X3 | 供电及控制信号 | J30J-9ZKP | 直流电源输入、信号波形参数（频率、 脉宽、重频等）输入和功率数值输出 |

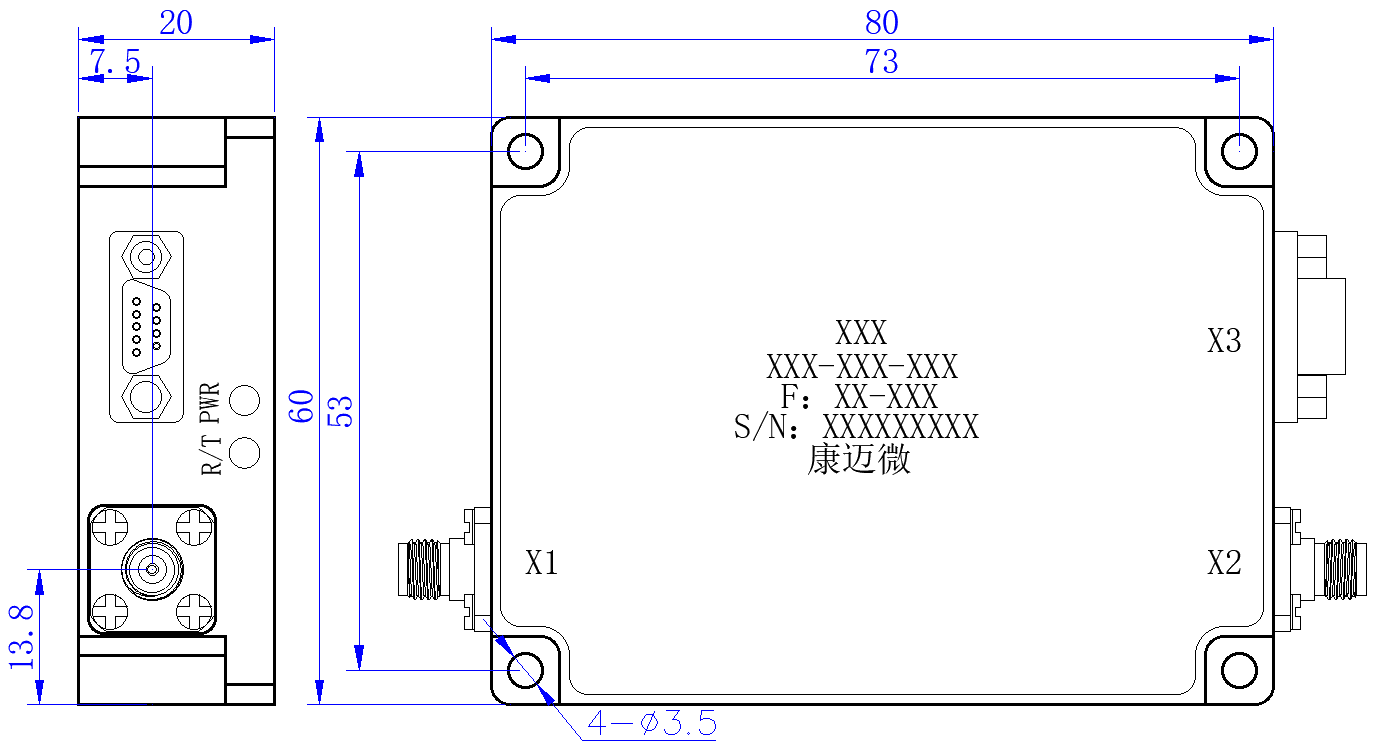

外形结构图（mm）
J30J-ZKP引脚定义（通信接口为 RS485，波特率 9600，8bit，无校验位，报文格式 MODBUS RTU）
| 端子号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|
| 电路特性 | 485_A | 485_B | +12V | 地 | 预留 | 预留 | 预留 | 预留 | 预留 |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
如果放大器直接连接天线，要做静电防护或加限幅器保护；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
清洗产品表面，请勿将产品浸泡清洗液中清洗。
