产品
滤波器
通带频率26.5~27.5GHz, 17.2-25.81GHz≥35dB, 28.19-36.75GHz≥35dB, 2.92
- ZBF25-C27-1G-218
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 26.5 | ~ | 27.5 | GHz |
| 通带损耗 | / | / | 1.2 | dB | ||
| 带内波动 | / | / | 0.4 | dB | ||
| 带外抑制 | DC-17.25 | GHz≥ | 50 | dB | ||
| 带外抑制 | 17.2-25.81 | GHz≥ | 35 | dB | ||
| 带外抑制 | 25.81-25.95 | GHz≥ | 20 | dB | ||
| 带外抑制 | 28.05-28.19 | GHz≥ | 20 | dB | ||
| 带外抑制 | 28.19-36.75 | GHz≥ | 35 | dB | ||
| 带外抑制 | 36.75-54 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.4 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 2.92-F可拆 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1ns |
| 工作温度 | -40~+70℃设计保证 |
| 相位非线性 | ≤10° |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 25.5 | 38.81 | 44.95 | -64.38 | 0.25 |
| 25.71 | 27.9 | 35.81 | -47.62 | 0.36 |
| 25.93 | 19.11 | 27.89 | -28.11 | 0.75 |
| 26.14 | 1.75 | 1.75 | -2.42 | 3.06 |
| 26.36 | 1.14 | 1.1 | -0.88 | 1.85 |
| 26.57 | 1.14 | 1.15 | -0.79 | 1.52 |
| 26.79 | 1.04 | 1.1 | -0.7 | 1.39 |
| 27 | 1.04 | 1.06 | -0.72 | 1.34 |
| 27.21 | 1.04 | 1.1 | -0.71 | 1.36 |
| 27.43 | 1.07 | 1.11 | -0.74 | 1.44 |
| 27.64 | 1.17 | 1.14 | -0.9 | 1.69 |
| 27.86 | 1.99 | 1.94 | -2.52 | 2.75 |
| 28.07 | 19.96 | 19.28 | -23.47 | 1.23 |
| 28.29 | 30.28 | 33.63 | -44.48 | 0.47 |
| 28.5 | 32.82 | 40.44 | -58.37 | 0.29 |
参考实物图

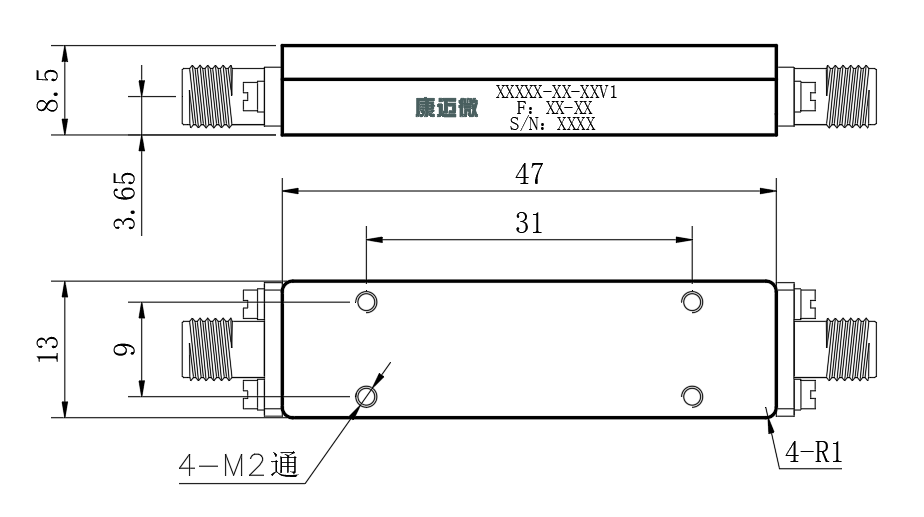

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 禁止频率大于2000MHz的微波多层板上开孔后嵌入式安装滤波器。 |
