225~900MHz, 1W, 180°电桥, 表面贴装, 工业级
- ZHC9-225-900-1943
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 225 | ~ | 900 | MHz |
| 插入损耗 | 1.8 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.5 | |||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 相位 | 180°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 合路端 | 4 | --- | --- | --- |
| 差路端 | 6 | --- | --- | --- |
| 分路端 | 1，3 | --- | --- | --- |
| 地 | 2，5 | --- | --- | --- |

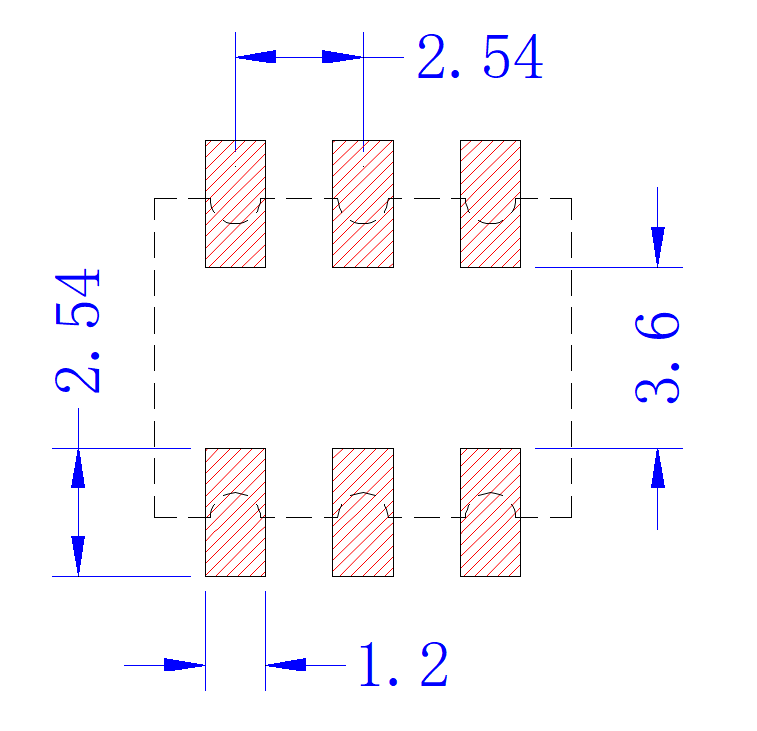

建议PCB布局图

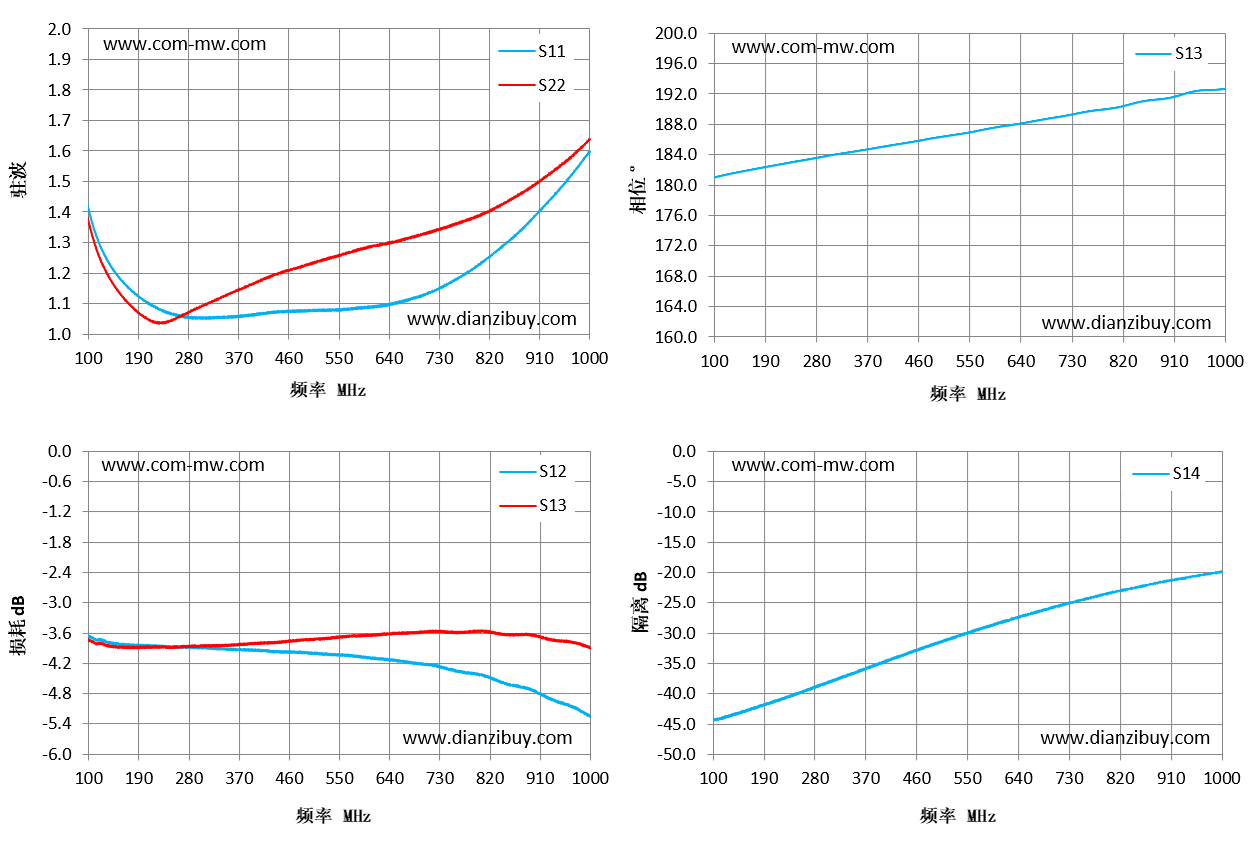

典型测试曲线图

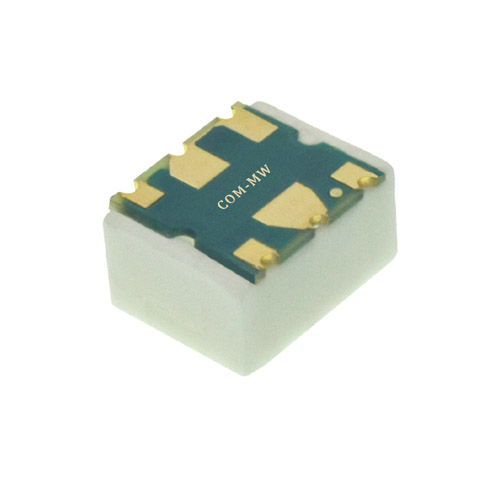

参考实物图

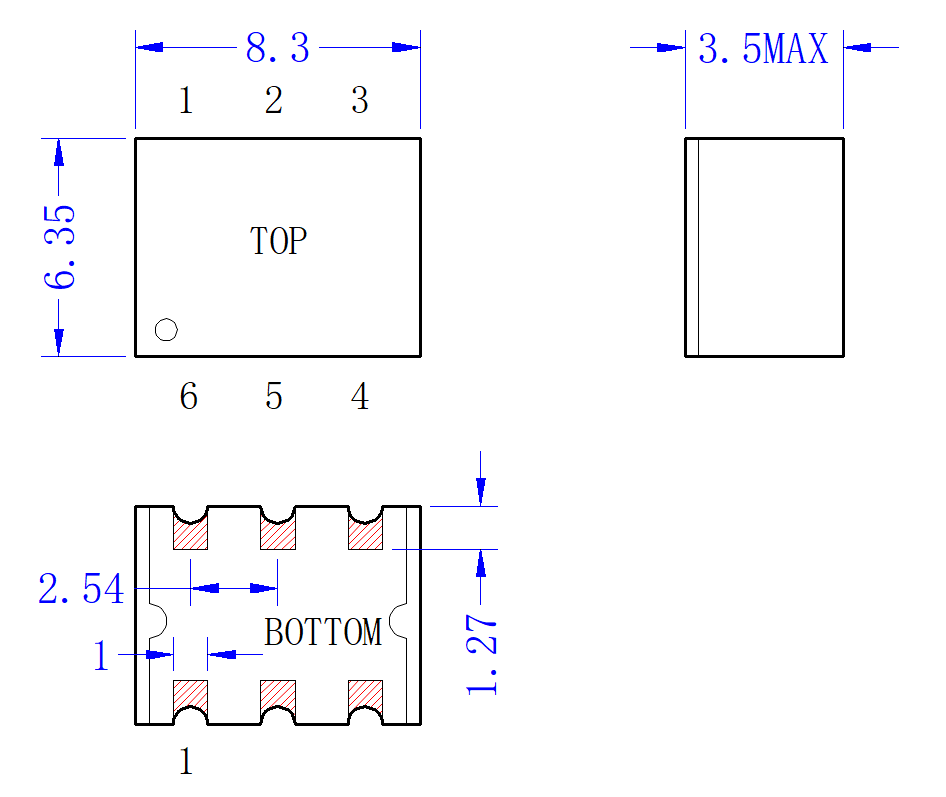

外形结构图（mm）
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 隔离 dB |
|---|---|---|---|---|---|
| 100 | 1.41 | -3.65 | -3.74 | 180.98 | -44.36 |
| 164 | 1.17 | -3.82 | -3.89 | 181.98 | -42.62 |
| 229 | 1.08 | -3.86 | -3.88 | 182.88 | -40.61 |
| 293 | 1.05 | -3.88 | -3.86 | 183.73 | -38.47 |
| 357 | 1.06 | -3.92 | -3.85 | 184.52 | -36.26 |
| 421 | 1.07 | -3.95 | -3.8 | 185.32 | -34.07 |
| 486 | 1.08 | -3.98 | -3.74 | 186.16 | -31.94 |
| 550 | 1.08 | -4.03 | -3.69 | 186.91 | -29.94 |
| 614 | 1.09 | -4.09 | -3.64 | 187.78 | -28.05 |
| 679 | 1.12 | -4.18 | -3.6 | 188.6 | -26.29 |
| 743 | 1.16 | -4.3 | -3.59 | 189.45 | -24.71 |
| 807 | 1.24 | -4.43 | -3.57 | 190.15 | -23.22 |
| 871 | 1.33 | -4.65 | -3.63 | 191.17 | -21.96 |
| 936 | 1.46 | -4.93 | -3.75 | 192.13 | -20.84 |
| 1000 | 1.6 | -5.26 | -3.91 | 192.64 | -19.88 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
