产品
低噪声放大器
2000~4000MHz,增益 35dB,噪声系数 1.5dB,P-1dB功率 15dBm,SMA
- DLNA8-2-4G-3477
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2000 | ~ | 4000 | MHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | 3 | 4 | dB | |
| 噪声系数 | 1.5 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 15 | dBm | ||
| OIP3 | 20 | dBm | ||
| 最大输入功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 反向隔离 | 55dB |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| F MHz | S11 VSWR | S22 VSWR | Gain dB | N dB | P-1 dBm |
| 1000 | 1.81 | 1.45 | 30.64 | 1.04 | 12.56 |
| 1285.71 | 1.36 | 1.27 | 35.99 | 1.04 | 17.66 |
| 1571.43 | 1.19 | 1.1 | 38.47 | 0.89 | 18.36 |
| 1857.14 | 1.4 | 1.04 | 38.98 | 0.84 | 18.27 |
| 2142.86 | 1.57 | 1.1 | 38.89 | 0.75 | 18.15 |
| 2428.57 | 1.65 | 1.07 | 38.77 | 0.85 | 17.85 |
| 2714.29 | 1.61 | 1.15 | 38.77 | 0.99 | 17.44 |
| 3000 | 1.42 | 1.26 | 39 | 0.79 | 17.03 |
| 3285.71 | 1.21 | 1.33 | 38.92 | 0.69 | 16.93 |
| 3571.43 | 1.05 | 1.27 | 38.12 | 0.86 | 16.59 |
| 3857.14 | 1.15 | 1.18 | 37.09 | 0.87 | 15.79 |
| 4142.86 | 1.26 | 1.31 | 36.77 | 0.92 | 15.61 |
| 4428.57 | 1.25 | 1.39 | 36.65 | 1.01 | 15.23 |
| 4714.29 | 1.24 | 1.2 | 36.36 | 1.05 | 14.39 |
| 5000 | 1.39 | 1.14 | 35.13 | 1 | 13.81 |

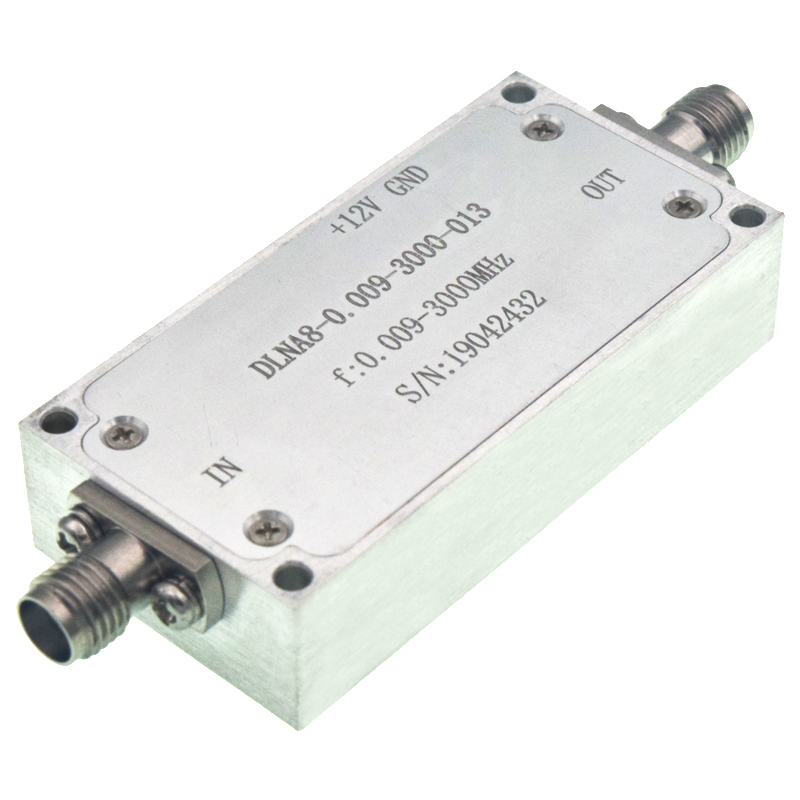

参考实物图
外形结构图（mm）

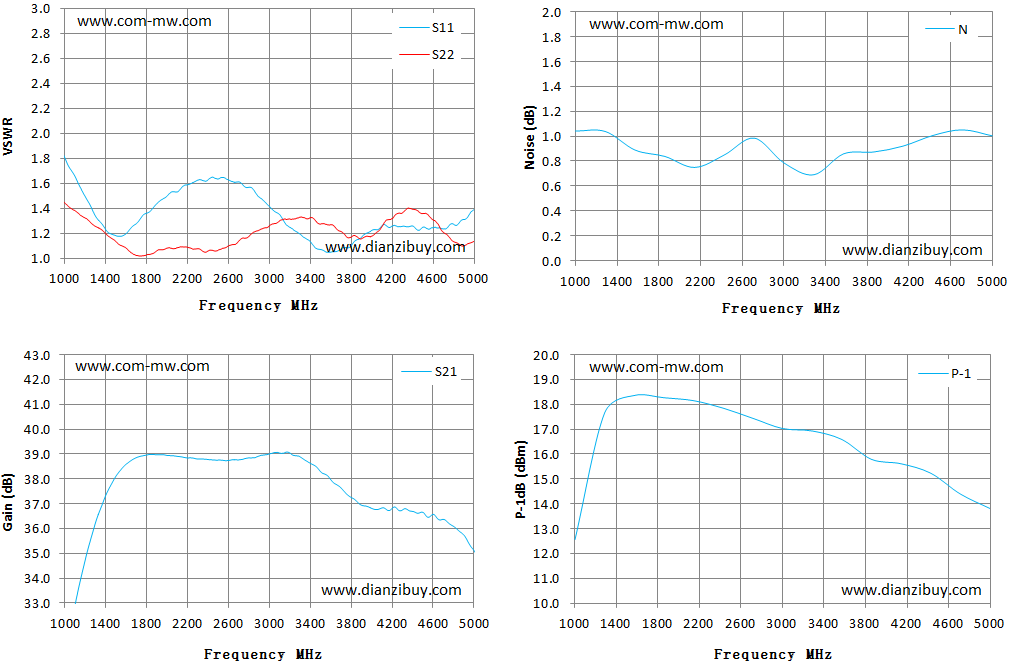

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
