产品
右旋波导探头天线
工作频率20~25GHz, 增益8dBi, 线极化 , 2.92-K
- ZTT7-Y20-25G-2629
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
开口波导探头应用在天线近场测量系统中。开口波导探头的结构比较简单，方向图也比较简单而容易控制，增益平坦。采用标准波导覆盖频率0.32∼220GHz，可配备吸波材料使用。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 20 | ~ | 25 | GHz |
| 增益 | 8 | dBi | ||
| 驻波比 | 2.0 | |||
| 交叉极化隔离度 | 20 | dB |
其它参数
| 极化方式 | 线极化 |
| 功率容量 | 25W设计保证 |
| 接口形式 | 2.92-K |
| 外形尺寸 | 194*60*60mm详细尺寸待定 |
| 估算重量 | 300g |
| 表面处理 | 海灰色 |
| 工作温度 | -25~+55℃设计保证 |
| 储存温度 | -40~+75℃设计保证 |

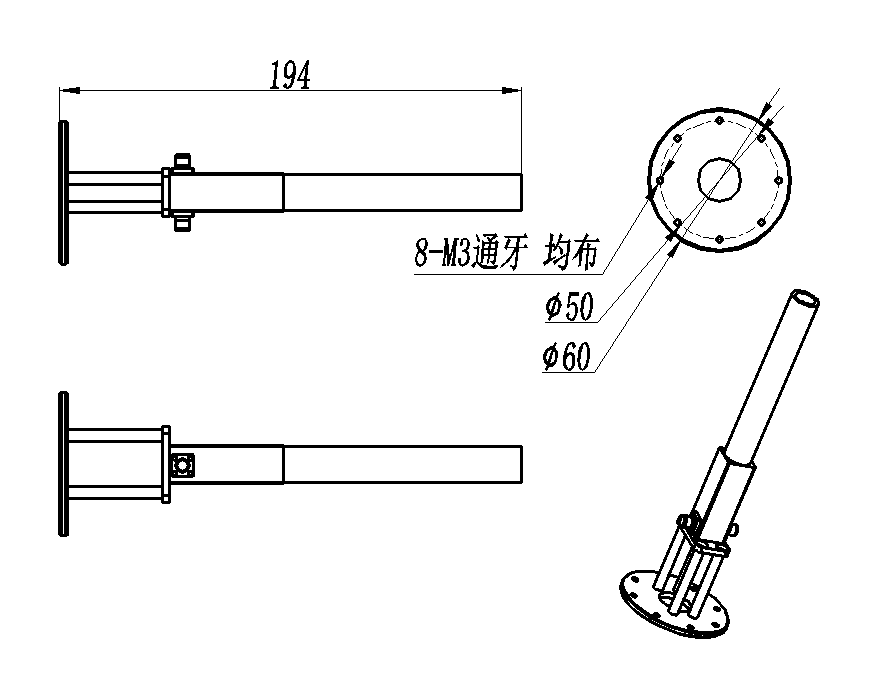

外形结构图（mm）
注意事项
2、严禁私自拆卸、更换天线配件，可能导致天线性能恶化或无法工作；
3、为保证天线性能，天线安装位置周边视线范围内应无任何障碍物。并避免与其他强电磁辐射体靠近；
4、严禁在雷雨天气室外安装、使用天线产品，使用时应同时配有避雷设施；
5、天线含有电子元器件，请勿当普通垃圾随意丢弃。
