13.5~14.7GHz, 300W, 6路, 0°, 波导口
- ZS25-C13.5-14.7G-490
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 13.5 | ~ | 14.7 | GHz |
| 插入损耗 | 0.9 | dB（不包含理论损耗7.8dB） | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.5 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° | ||
| 耦合度（波导口到耦合口） | 38 | 40 | 42 | dB |
| 方向性 | 15 | dB | ||
| 耦合端驻波比 | 1.5 |
其它参数
| 功率容量 | 300W设计保证 |
| 路数 | 6路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 波导口 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0（FBM120） |
| 分配端口 | 1~6（SMA-J） |
| 耦合端口 | C（SMA-K） |

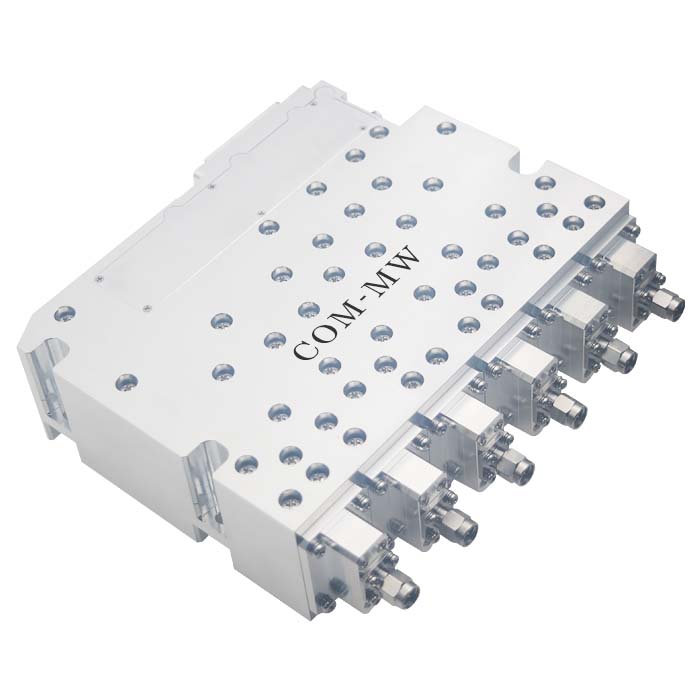

参考实物图

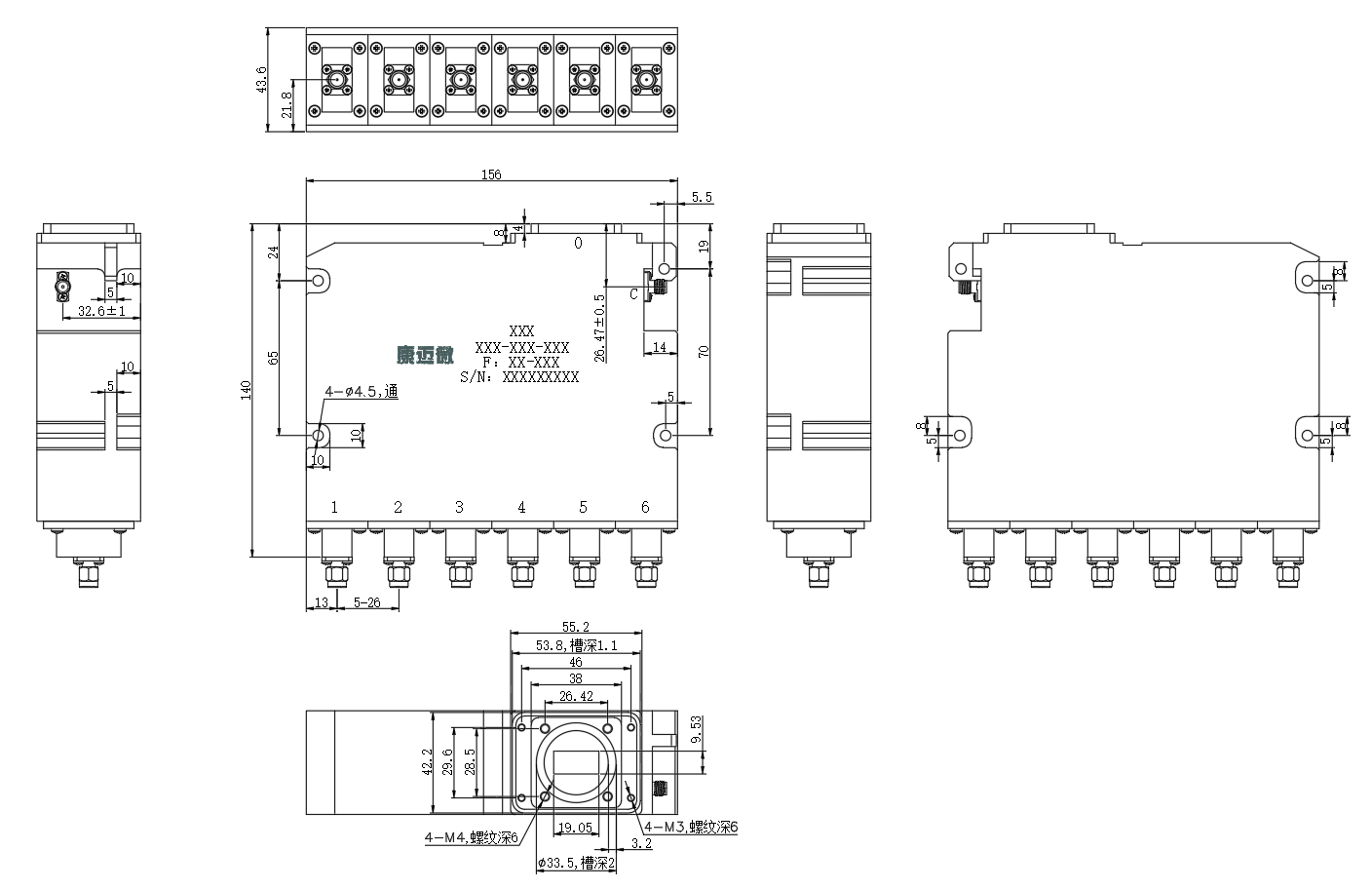

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
