产品
功分器
0.7~6GHz,800W,14路,0°,L29,SMA
- ZPD25-14C0.7-6G-3548
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.7 | ~ | 6 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 理论损耗 | 11.46 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.6 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.6 | dB | ||
| 相位平衡 | ±7 | ° | ||
| 耦合度 | 43 | 45 | 47 | dB |
| 方向性 | 12 | dB | ||
| 耦合端驻波比 | 1.5 |
其它参数
| 功率容量 | 800W设计保证 |
| 路数 | 14路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 公共端接口形式 | L29-F or K |
| 分配端接口形式 | SMA-F or K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0（L29-F） |
| 分配端口 | 1~14（SMA-F） |
| 耦合端口 | 15，16（SMA-F） |
典型测试数据
| Frequency GHz | S00 驻波 | S01 损耗 dB | S02 损耗 dB | S02 相位 ° | S03 相位 ° |
| 0.10 | 195.84 | -30.30 | -30.36 | 0.01 | 0.09 |
| 0.52 | 2.69 | -12.48 | -12.58 | -0.13 | 0.39 |
| 0.94 | 1.16 | -11.49 | -11.58 | -0.24 | 0.33 |
| 1.36 | 1.19 | -11.58 | -11.66 | -0.28 | 0.22 |
| 1.79 | 1.03 | -11.66 | -11.73 | -0.34 | 0.21 |
| 2.21 | 1.19 | -11.76 | -11.84 | -0.21 | 0.35 |
| 2.63 | 1.19 | -11.50 | -11.63 | -0.35 | 0.22 |
| 3.05 | 1.22 | -11.55 | -11.67 | -1.37 | -0.95 |
| 3.47 | 1.12 | -11.68 | -11.58 | -0.72 | 0.56 |
| 3.89 | 1.14 | -11.59 | -11.62 | -0.11 | 1.31 |
| 4.31 | 1.24 | -11.96 | -12.10 | 0.02 | 1.07 |
| 4.74 | 1.17 | -11.46 | -11.60 | -0.66 | -0.07 |
| 5.16 | 1.17 | -11.61 | -11.70 | -1.46 | -2.11 |
| 5.58 | 1.14 | -11.53 | -11.61 | -1.08 | -0.27 |
| 6.00 | 1.24 | -11.69 | -11.86 | -1.24 | -0.30 |

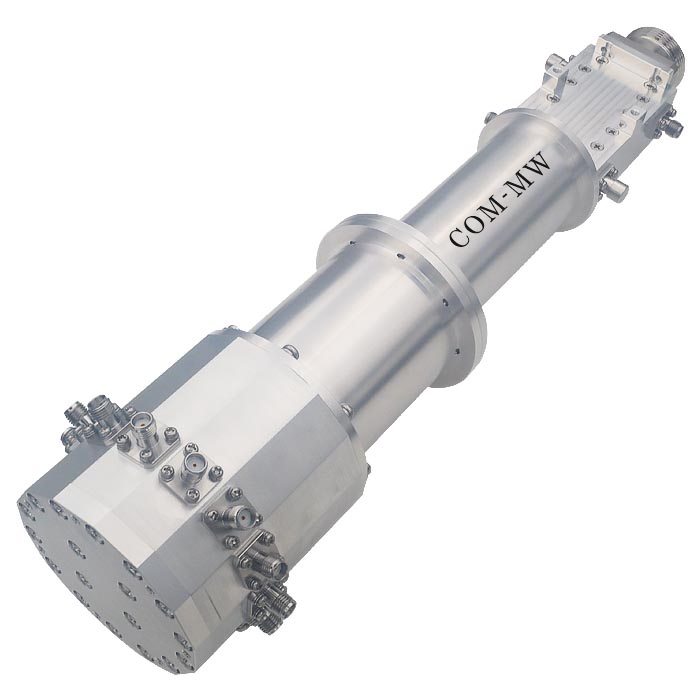

参考实物图

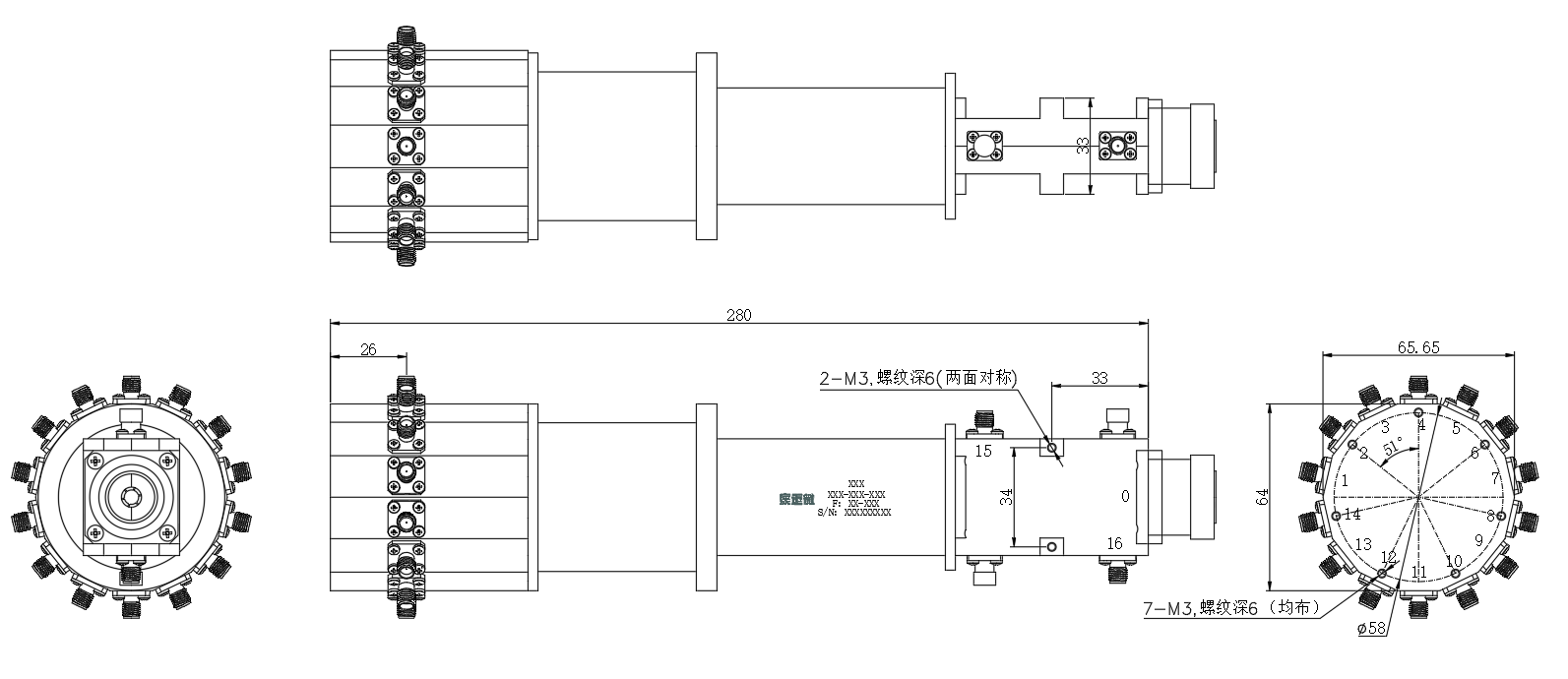

外形结构图（mm）

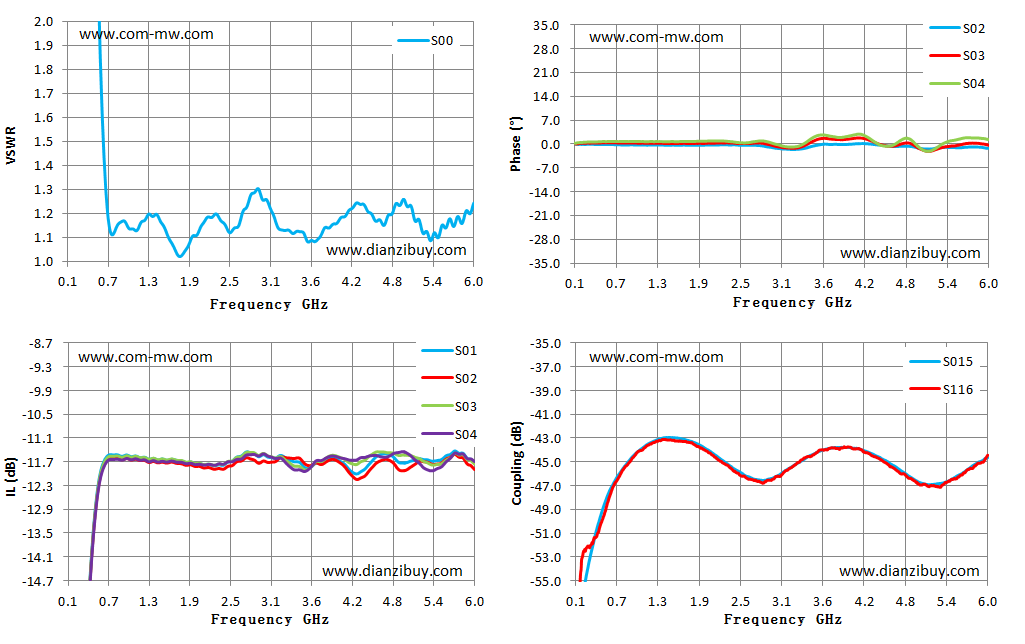

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
