功分器缩略图

功分器

17~40GHz, 15W, 3路, 0°, 2.92

  • ZPD8-3M17-40G-3137
  • 成都
  • 一年保修
  • (+86)156 0809 5669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。

产品详情

主要参数

参数 最小 典型 最大 单位
工作频率 17 ~ 40 GHz
插入损耗 1.5 dB
插入损耗 1.3 dB@17G-30G
隔离度 20 dB
输入驻波比 1.5
输出驻波比 1.5
幅度平衡 0.8 dB
相位平衡 ±6 °

其它参数

功率容量15W设计保证
路数3
相位
阻抗50Ω
接口形式2.92-K
接口材质不锈钢
表面本导
产品外壳材料铝6061
工作温度-40~+70℃设计保证

端口定义

公共端口0
分配端口1~3

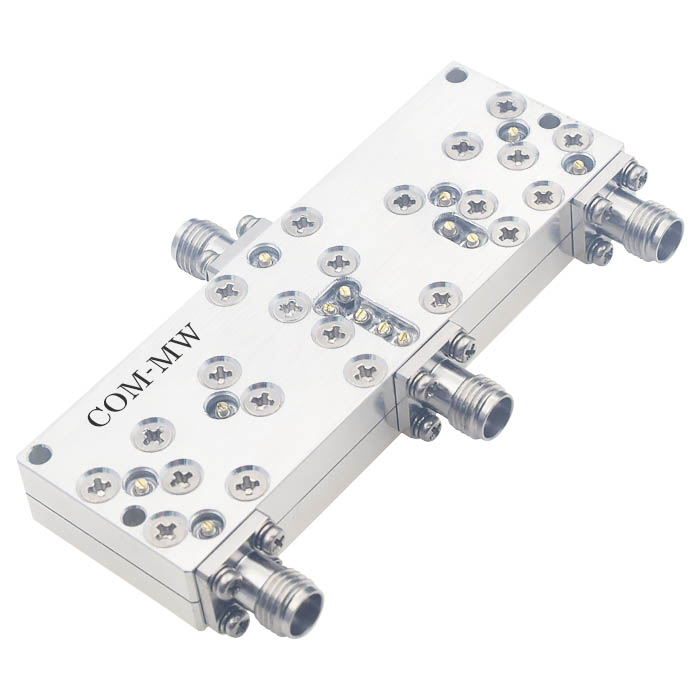

参考实物图

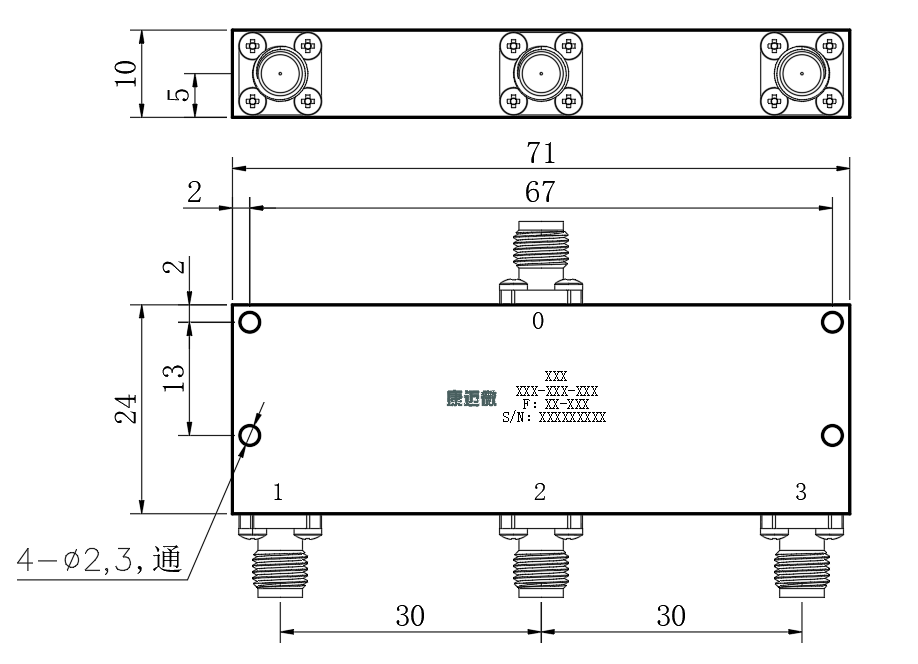

外形结构图(mm)

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
