电桥
1.65~1.75GHz, 8W, 180°电桥, 微带焊盘
- ZHC8-1.65-1.75G-2579
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1.65 | ~ | 1.75 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.3 | |||
| 幅度平衡 | ±0.2 | dB | ||
| 相位平衡 | ±4.5 | ° |
其它参数
| 功率容量 | 8W设计保证（连续波） |
| 相位 | 180°电桥 |
| 接口形式 | 微带焊盘 |
| 工作温度 | -55~+85℃设计保证 |
端口定义
| IN | 差 | 和 | --- | --- |
| ISO | 和 | 差 | --- | --- |
| OUT1 | 1 (0°) | 1（0°） | --- | --- |
| OUT2 | 2（-180°） | 2（0°） | --- | --- |

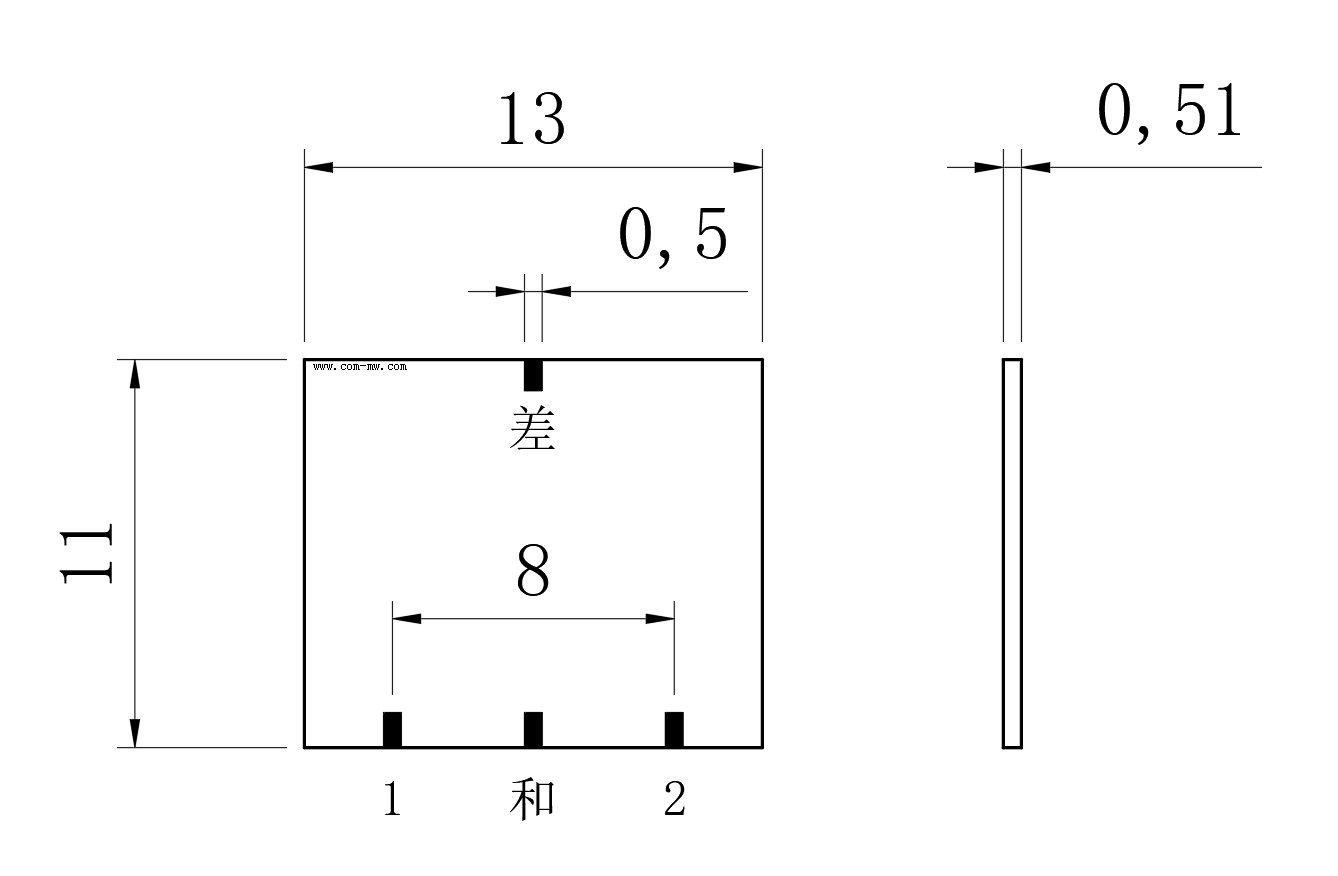

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品背面镀金，支持220°锡焊 |
| 3 | 产品用金丝、金带键合，键合温度≤150℃ |
