产品
双工器
通带频率一10MHz, 通带频率二52~88MHz, SMA
- ZCB5-L10-70-1797
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | 点频 | / | 10 | MHz | ||
| 通带频率二 | / | / | 52 | ~ | 88 | MHz |
| 通带一损耗 | / | / | 2.5 | dB | ||
| 通带二损耗 | / | / | 2.5 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 通带一抑制度 | 6 | MHz≥ | 40 | dB | ||
| 通带一抑制度 | 14 | MHz≥ | 40 | dB | ||
| 通带一抑制度 | 52-88 | MHz≥ | 40 | dB | ||
| 通带二抑制度 | 30 | MHz≥ | 40 | dB | ||
| 通带二抑制度 | 110 | MHz≥ | 40 | dB | ||
| 通带二抑制度 | 10 | MHz≥ | 40 | dB |
其它参数
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

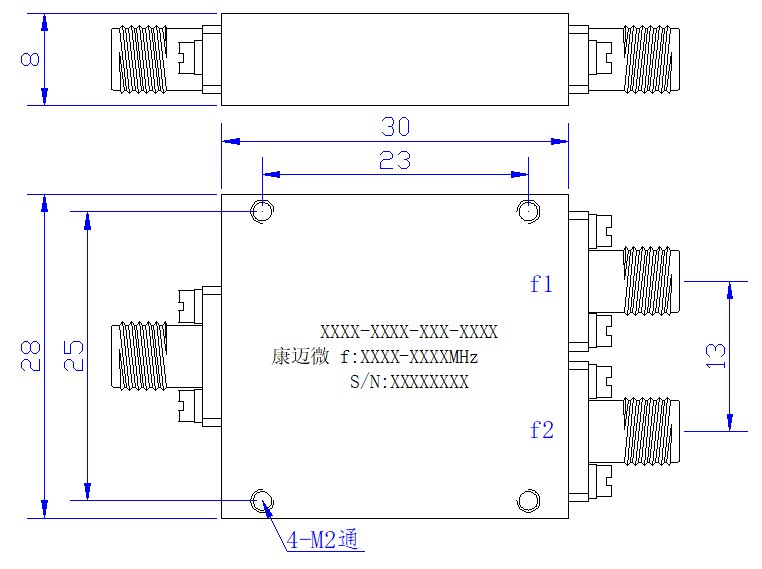

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
