产品
双工器
通带频率一 0.6~1GHz,通带频率二 1.2~5GHz,SMA
- ZCB4-M1-5G-1737
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 0.6 | ~ | 1 | GHz |
| 通带频率二 | / | / | 1.2 | ~ | 5 | GHz |
| 通带一损耗 | / | / | 2 | dB | ||
| 通带二损耗 | / | / | 2 | dB | ||
| 通带驻波 | / | / | 1.8 | |||
| 通带一抑制度 | 1.2-5 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 0.6-1 | GHz≥ | 50 | dB |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
端口定义
| 1 | 公共端 | --- |
| 2 | 通带一 | --- |
| 3 | 通带二 | --- |
| 4 | 接地端 | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 0.03 | 1.02 | 1.02 | 1.01 | -0.10 | -89.68 | -0.10 | -89.68 | 1.42 | 17.11 |
| 0.46 | 1.20 | 1.20 | 1.20 | -0.42 | -59.62 | -0.42 | -59.62 | 1.56 | 0.35 |
| 0.88 | 1.55 | 1.55 | 1.55 | -1.15 | -64.66 | -1.15 | -64.66 | 2.55 | 0.94 |
| 1.31 | 1.16 | 42.32 | 1.16 | -71.53 | -0.58 | -71.53 | -0.58 | -1.97 | 1.73 |
| 1.74 | 1.41 | 76.58 | 1.39 | -78.21 | -0.42 | -78.21 | -0.42 | -0.91 | 0.73 |
| 2.16 | 1.53 | 107.60 | 1.52 | -86.06 | -0.42 | -86.06 | -0.42 | 0.26 | 0.52 |
| 2.59 | 1.24 | 120.78 | 1.24 | -97.15 | -0.26 | -97.15 | -0.26 | 2.81 | 0.44 |
| 3.02 | 1.03 | 123.40 | 1.02 | -90.32 | -0.21 | -90.32 | -0.21 | -17.25 | 0.40 |
| 3.44 | 1.04 | 103.74 | 1.05 | -92.78 | -0.22 | -92.78 | -0.22 | 16.25 | 0.37 |
| 3.87 | 1.06 | 82.65 | 1.05 | -99.45 | -0.24 | -99.45 | -0.24 | -31.28 | 0.35 |
| 4.29 | 1.13 | 77.34 | 1.13 | -101.30 | -0.24 | -101.30 | -0.24 | 2.24 | 0.34 |
| 4.72 | 1.13 | 65.47 | 1.14 | -76.67 | -0.25 | -76.67 | -0.25 | -4.42 | 0.33 |
| 5.15 | 1.04 | 60.90 | 1.05 | -86.75 | -0.23 | -86.75 | -0.23 | 2.34 | 0.32 |
| 5.57 | 1.26 | 57.17 | 1.27 | -81.57 | -0.29 | -81.57 | -0.29 | 5.78 | 0.33 |
| 6.00 | 1.55 | 61.47 | 1.56 | -92.61 | -0.46 | -92.61 | -0.46 | 126.83 | 0.31 |

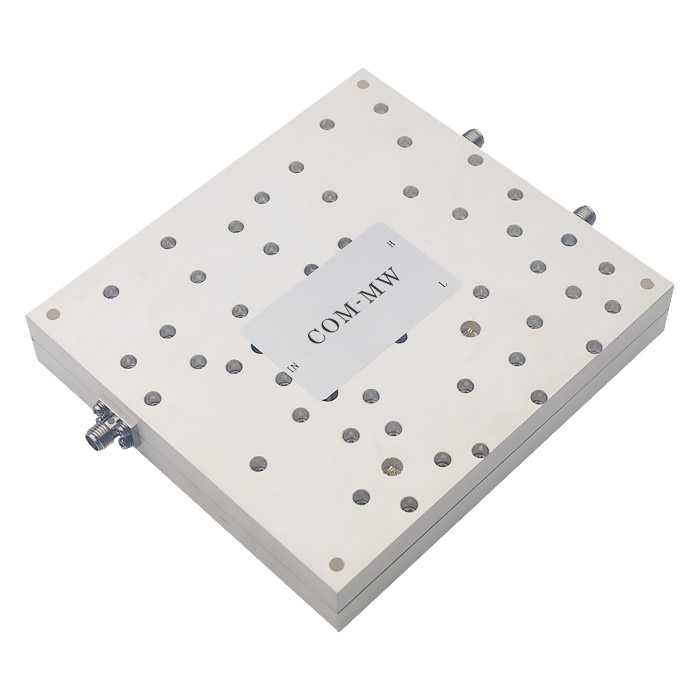

参考实物图

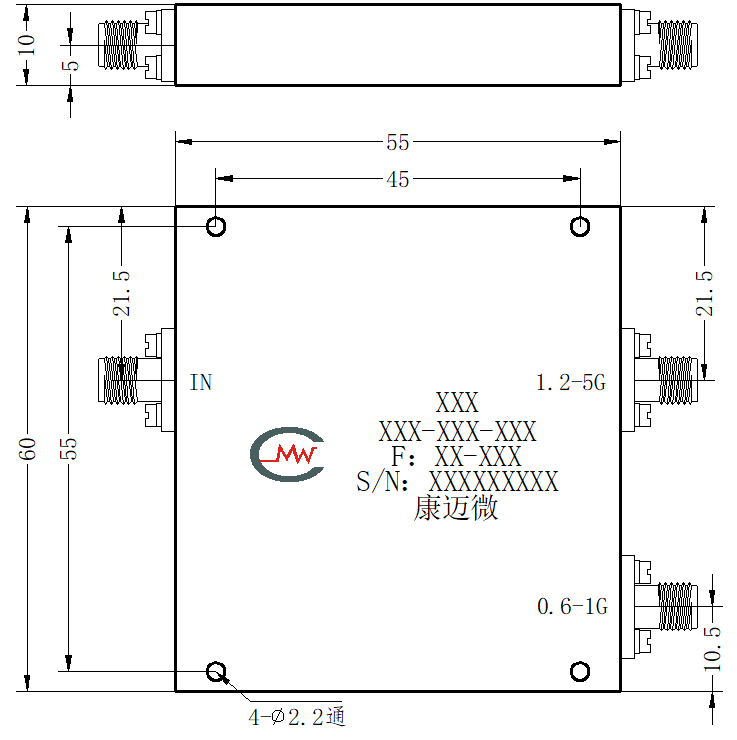

外形结构图（mm）

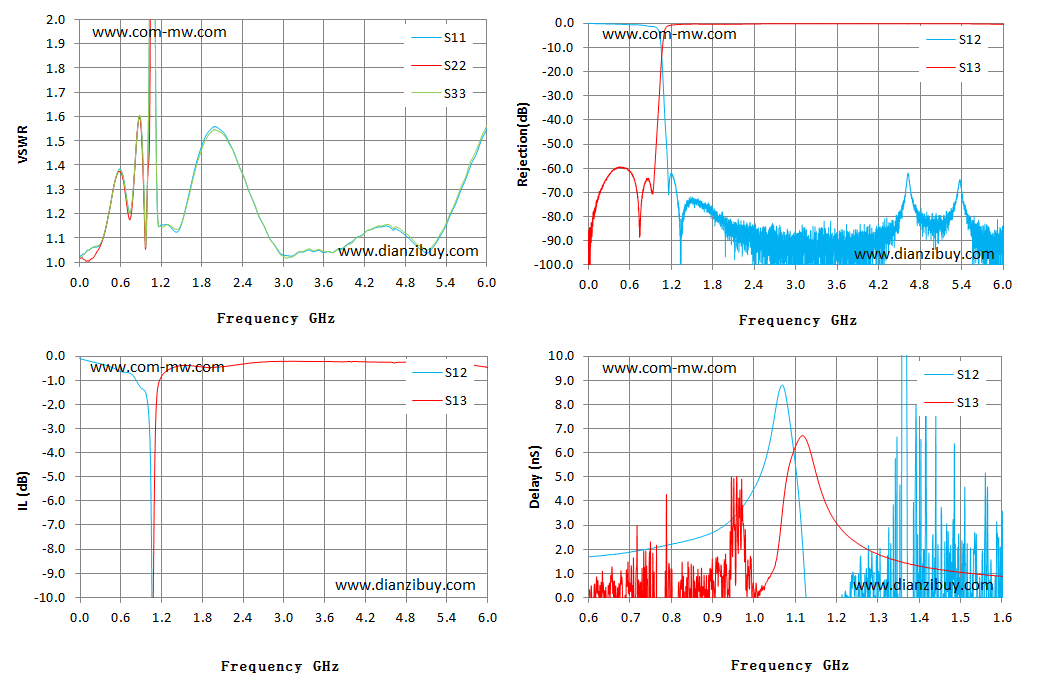

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
