8~11GHz, 增益40dB, 噪声系数1.6dB, P-1dB功率15dBm
高增益,低噪声。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 8 | ~ | 11 | GHz |
增益 | 40 | dB | ||
增益平坦度 | ±0.5 | ±1 | dB | |
噪声系数 | 1.6 | 1.8 | dB | |
驻波比 | 1.4 | 1.6 | ||
P-1dB功率 | 15 | dBm | ||
OIP3 | 25 | dBm | ||
最大输入功率 | 10 | dBm |
接口形式 | SMA-K可拆 0.38mm针 |
接口材质 | 不锈钢 |
阻抗 | 50Ω |
表面 | 镀金 |
工作电压 | +12V |
工作电流 | 300mA |
反向隔离 | 75dB |
工作温度 | -40~+70℃设计保证 |

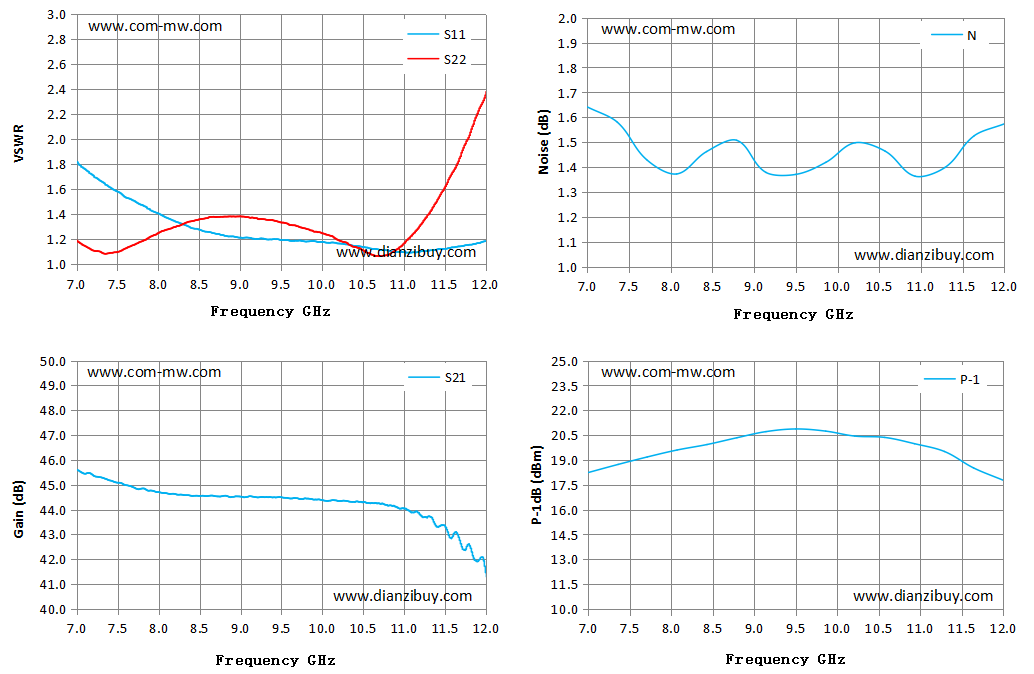

Frequency GHz | S11 | S22 | Gain dB | NF dB | P-1 dBm | Psat dBm |
---|---|---|---|---|---|---|
7 | 1.82 | 1.19 | 45.6 | 1.64 | 18.24 | 19.8 |
7.36 | 1.64 | 1.08 | 45.22 | 1.58 | 18.73 | 20.26 |
7.71 | 1.5 | 1.16 | 44.86 | 1.43 | 19.18 | 20.53 |
8.07 | 1.38 | 1.27 | 44.67 | 1.37 | 19.6 | 20.92 |
8.43 | 1.29 | 1.35 | 44.56 | 1.46 | 19.93 | 21.42 |
8.79 | 1.23 | 1.38 | 44.54 | 1.51 | 20.34 | 21.78 |
9.14 | 1.21 | 1.37 | 44.52 | 1.38 | 20.71 | 22.09 |
9.5 | 1.19 | 1.33 | 44.49 | 1.37 | 20.87 | 22.35 |
9.86 | 1.18 | 1.27 | 44.43 | 1.42 | 20.74 | 22.24 |
10.21 | 1.17 | 1.19 | 44.34 | 1.5 | 20.44 | 21.77 |
10.57 | 1.13 | 1.09 | 44.25 | 1.46 | 20.36 | 21.71 |
10.93 | 1.1 | 1.12 | 44.05 | 1.36 | 19.98 | 21.93 |
11.29 | 1.11 | 1.39 | 43.68 | 1.4 | 19.51 | 21.7 |
11.64 | 1.14 | 1.77 | 43.09 | 1.53 | 18.52 | 21.11 |
12 | 1.18 | 2.34 | 41.53 | 1.57 | 17.77 | 20.58 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
