产品
功分器
350~8000MHz, 10W, 2路, 相位0°, SMA-F
- ZPD9-2M350-8000-2108
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 350 | ~ | 8000 | MHz |
| 插入损耗 | 4.5 | dB | ||
| 隔离度 | 14 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 300 | 1.27 | -3.18 | -3.17 | 0.02 | -17.55 |
| 886 | 1.14 | -3.23 | -3.22 | 0.06 | -29.48 |
| 1471 | 1.26 | -3.34 | -3.32 | 0.1 | -26.22 |
| 2057 | 1.28 | -3.41 | -3.38 | 0.09 | -31.48 |
| 2643 | 1.09 | -3.43 | -3.41 | 0.1 | -40.38 |
| 3229 | 1.16 | -3.51 | -3.49 | 0.11 | -37.83 |
| 3814 | 1.16 | -3.58 | -3.56 | 0.16 | -44 |
| 4400 | 1.14 | -3.67 | -3.63 | -0.02 | -32.46 |
| 4986 | 1.07 | -3.7 | -3.67 | 0.2 | -29.43 |
| 5571 | 1.06 | -3.67 | -3.64 | 0.13 | -34.12 |
| 6157 | 1.18 | -3.74 | -3.71 | 0.08 | -28.61 |
| 6743 | 1.27 | -3.86 | -3.85 | 0.21 | -20.27 |
| 7329 | 1.23 | -3.84 | -3.8 | 0.16 | -22.76 |
| 7914 | 1.15 | -3.88 | -3.88 | 0.05 | -34.48 |
| 8500 | 1.3 | -4.01 | -3.99 | 0.14 | -11.29 |

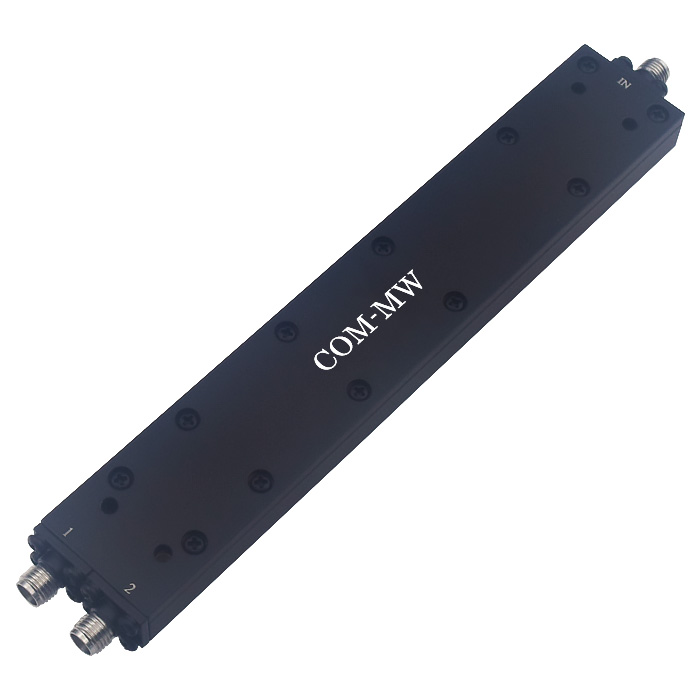

参考实物图

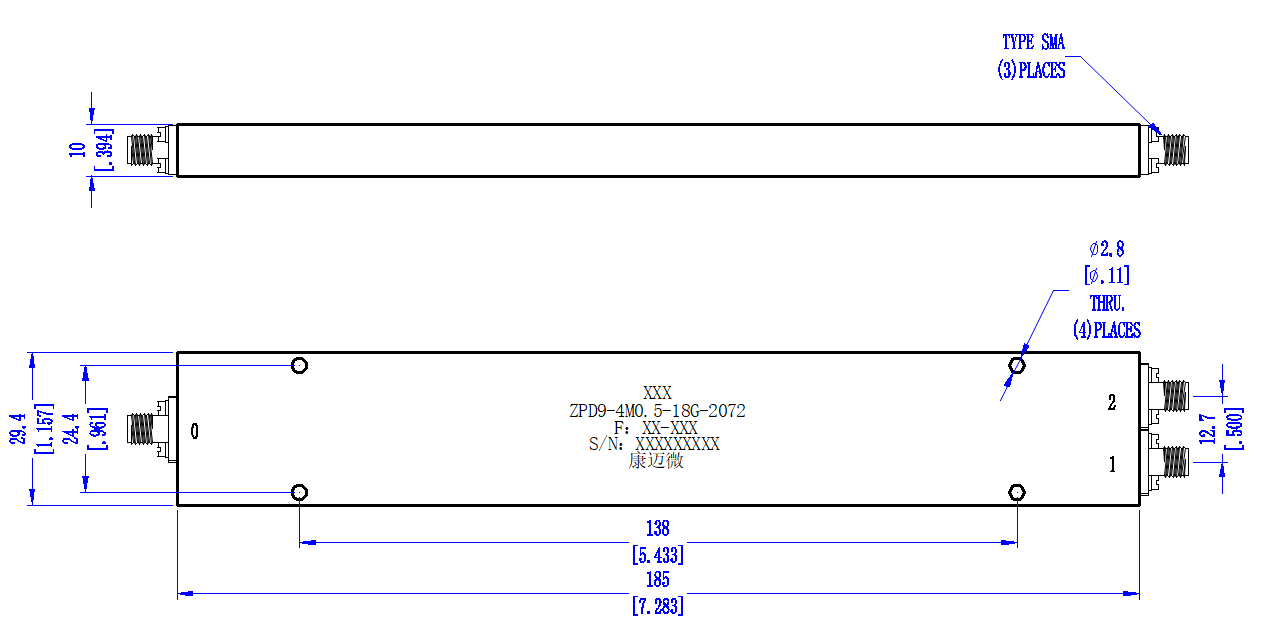

外形结构图（mm）

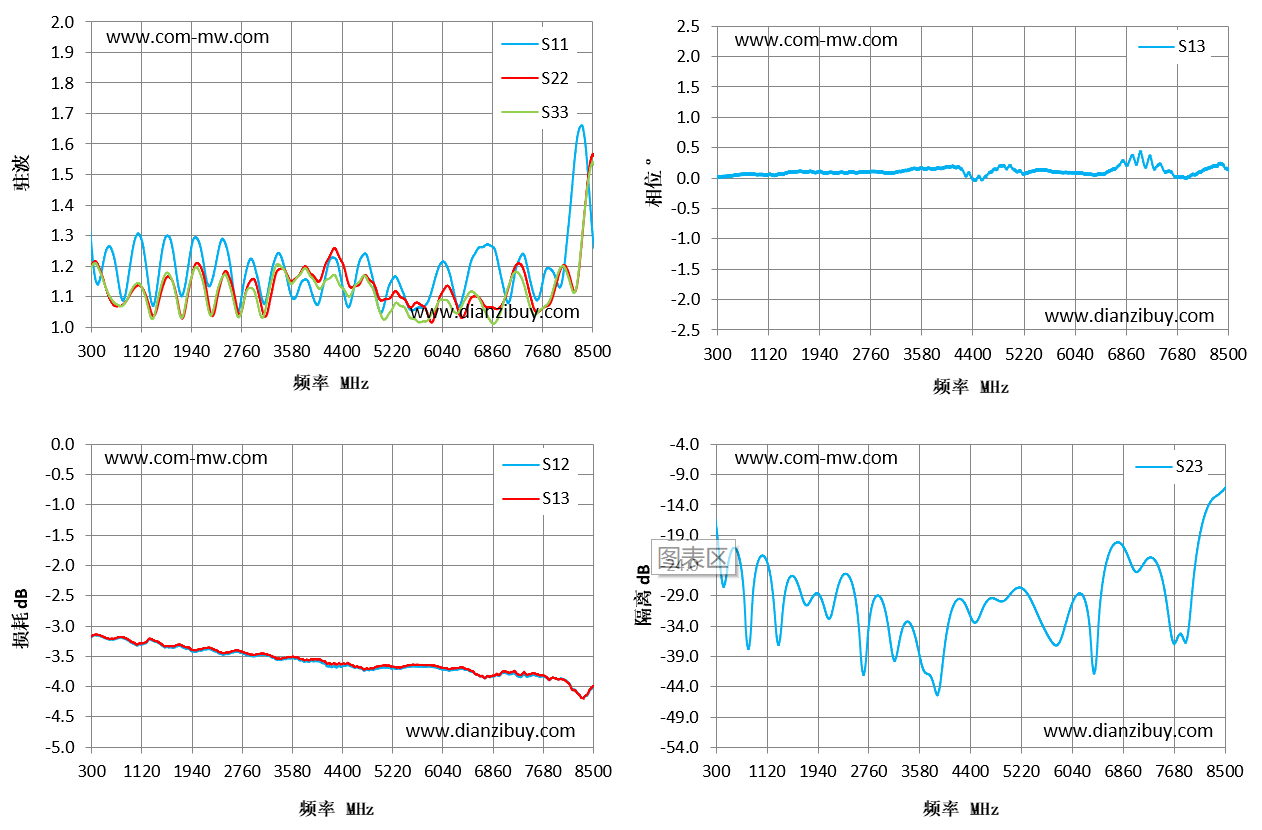

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
