开关
1~18000MHz,单刀双掷 ,TTL控制,吸收式,100ns,SMA,±5V
- DSW8-2R50-18000-4193
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18000 | MHz |
| 插入损耗 | 4 | dB | ||
| 隔离度 | 70 | dB | ||
| 驻波比 | 1.8 |
其它参数
| 开关路数 | 单刀双掷 |
| 控制方式 | TTL控制，TTL电平为3.3V |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 100ns |
| 接口形式 | SMA可拆0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 20dBm设计保证 |
| 工作电压 | ±5V |
| 工作电流 | 3mA |
| 工作温度 | -40~+70℃设计保证 |
真值表
| / | C1 | C2 |
| J0-J1 | 1 | 0 |
| J0-J2 | 0 | 1 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1,J2 |
典型测试数据
| Frequency GHz | S22 驻波 | S01 损耗 dB | S02 损耗 dB | S12 隔离 dB | S02 相位 ° |
| 0.01 | 1.31 | -1.27 | -1.28 | -86.8 | -0.01 |
| 1.36 | 1.22 | -1.58 | -1.60 | -88.3 | -0.13 |
| 2.71 | 1.19 | -1.82 | -1.83 | -85.7 | -0.41 |
| 4.07 | 1.19 | -1.96 | -2.00 | -88.0 | -0.68 |
| 5.43 | 1.13 | -2.03 | -2.09 | -87.1 | -0.96 |
| 6.79 | 1.28 | -2.28 | -2.39 | -88.8 | -1.10 |
| 8.14 | 1.23 | -2.47 | -2.60 | -87.3 | -0.85 |
| 9.50 | 1.44 | -2.87 | -2.95 | -84.8 | -0.73 |
| 10.86 | 1.51 | -3.26 | -3.25 | -83.9 | -1.37 |
| 12.21 | 1.17 | -3.19 | -3.24 | -84.9 | -2.07 |
| 13.57 | 1.29 | -3.21 | -3.35 | -78.0 | -2.10 |
| 14.93 | 1.39 | -3.35 | -3.47 | -74.2 | -2.04 |
| 16.29 | 1.26 | -3.14 | -3.26 | -74.5 | -2.41 |
| 17.64 | 1.46 | -3.32 | -3.53 | -74.3 | -2.71 |
| 19.00 | 1.93 | -3.86 | -4.11 | -75.6 | -2.87 |

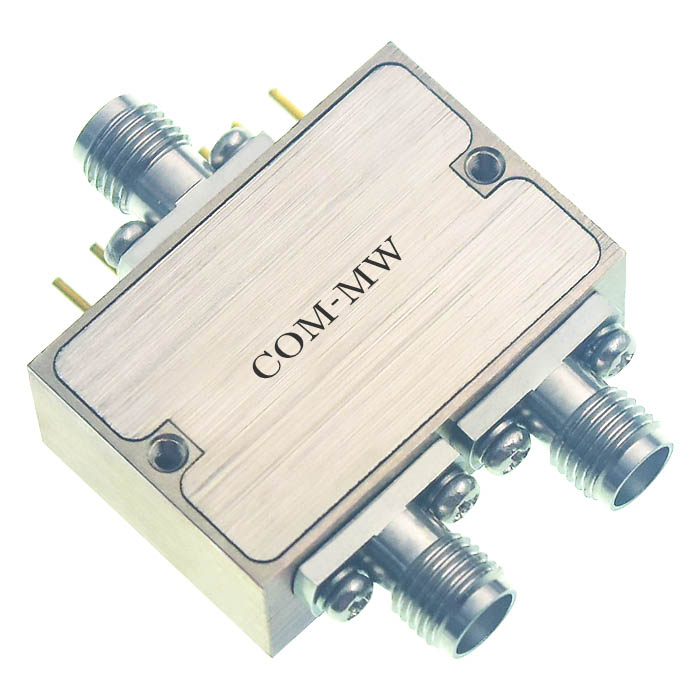

参考实物图

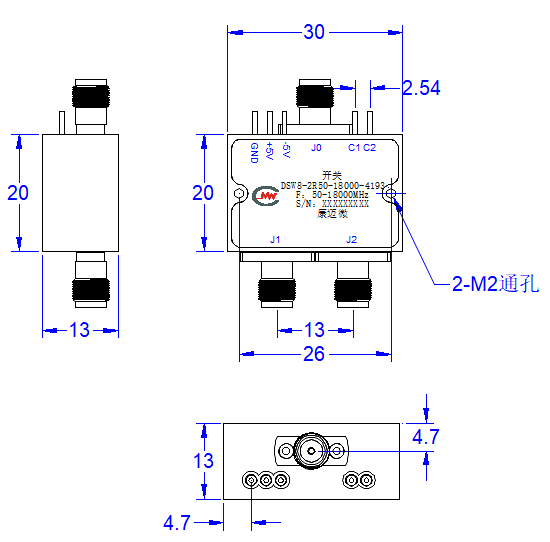

外形结构图（mm）
典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
