产品
滤波器组件
通带频率1-2 30~45MHz,通带频率3-4 45~65MHz,通带频率5-6 65~88MHz,2,3,4次MHz≥53dBc,678-3000 MHz≥35dBc,表面贴装
- DFSLPF2-L30-88-3291
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率1-2 | / | / | 30 | ~ | 45 | MHz |
| 通带频率3-4 | / | / | 45 | ~ | 65 | MHz |
| 通带频率5-6 | / | / | 65 | ~ | 88 | MHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 谐波抑制 | 2,3,4次 | MHz≥ | 53 | 55 | dBc | |
| 带外抑制 | 678-3000 | MHz≥ | 35 | 40 | dBc | |
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
功能示意图
典型测试数据
外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |

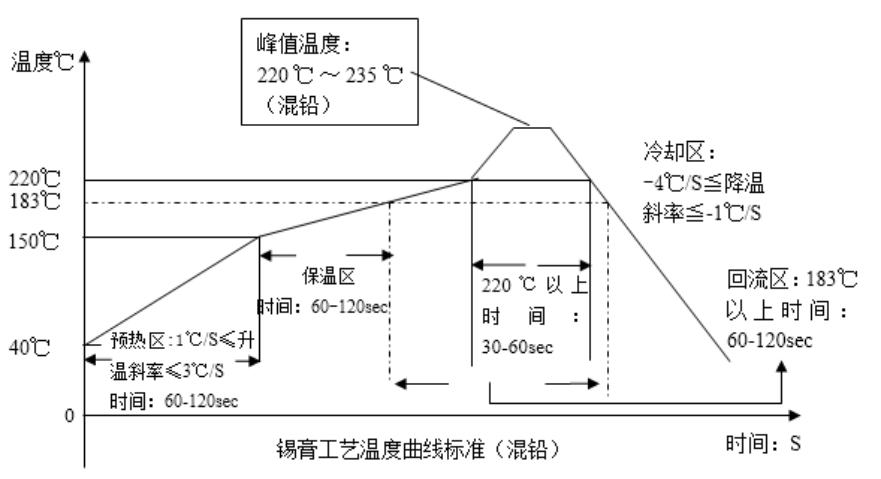

| 2 | 产品支持220℃回流焊。 |
