波导连接
工作频率 26~40GHz,功率容量200W,矩形波导,BJ320,BJ320
- DWG8-BJ320S38-3104
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 26 | ~ | 40 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 |
其它参数
| 功率容量 | 200W设计保证 |
| 波导管类别 | 矩形波导 |
| 波导管形状 | 直波导 |
| 接口形式一 | BJ320 |
| 接口形式二 | BJ320 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铜 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 25.00 | 1.02 | 1.01 | -0.07 |
| 26.14 | 1.01 | 1.01 | -0.08 |
| 27.29 | 1.01 | 1.00 | -0.09 |
| 28.43 | 1.01 | 1.01 | -0.10 |
| 29.57 | 1.01 | 1.01 | -0.10 |
| 30.71 | 1.01 | 1.02 | -0.10 |
| 31.86 | 1.02 | 1.02 | -0.09 |
| 33.00 | 1.02 | 1.02 | -0.07 |
| 34.14 | 1.01 | 1.01 | -0.08 |
| 35.29 | 1.01 | 1.01 | -0.08 |
| 36.43 | 1.02 | 1.02 | -0.08 |
| 37.57 | 1.01 | 1.00 | -0.09 |
| 38.71 | 1.02 | 1.02 | -0.09 |
| 39.86 | 1.02 | 1.02 | -0.10 |
| 41.00 | 1.01 | 1.01 | -0.10 |

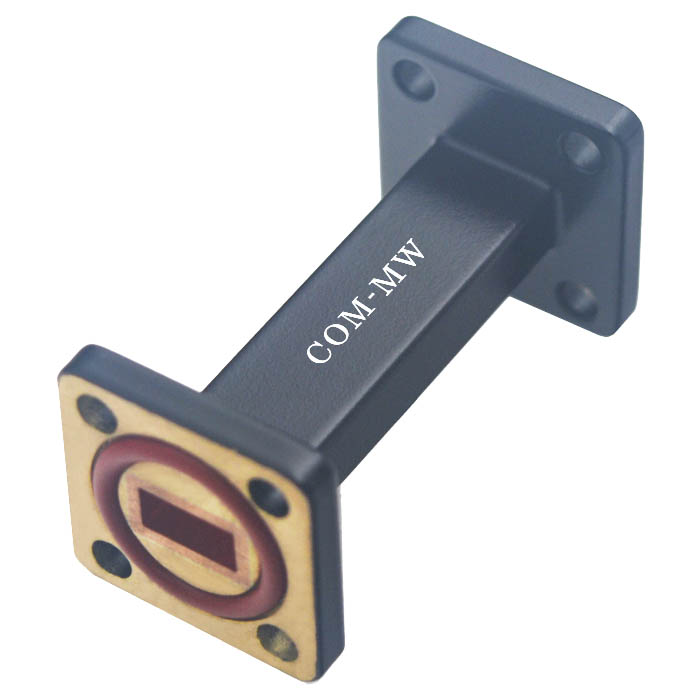

参考实物图

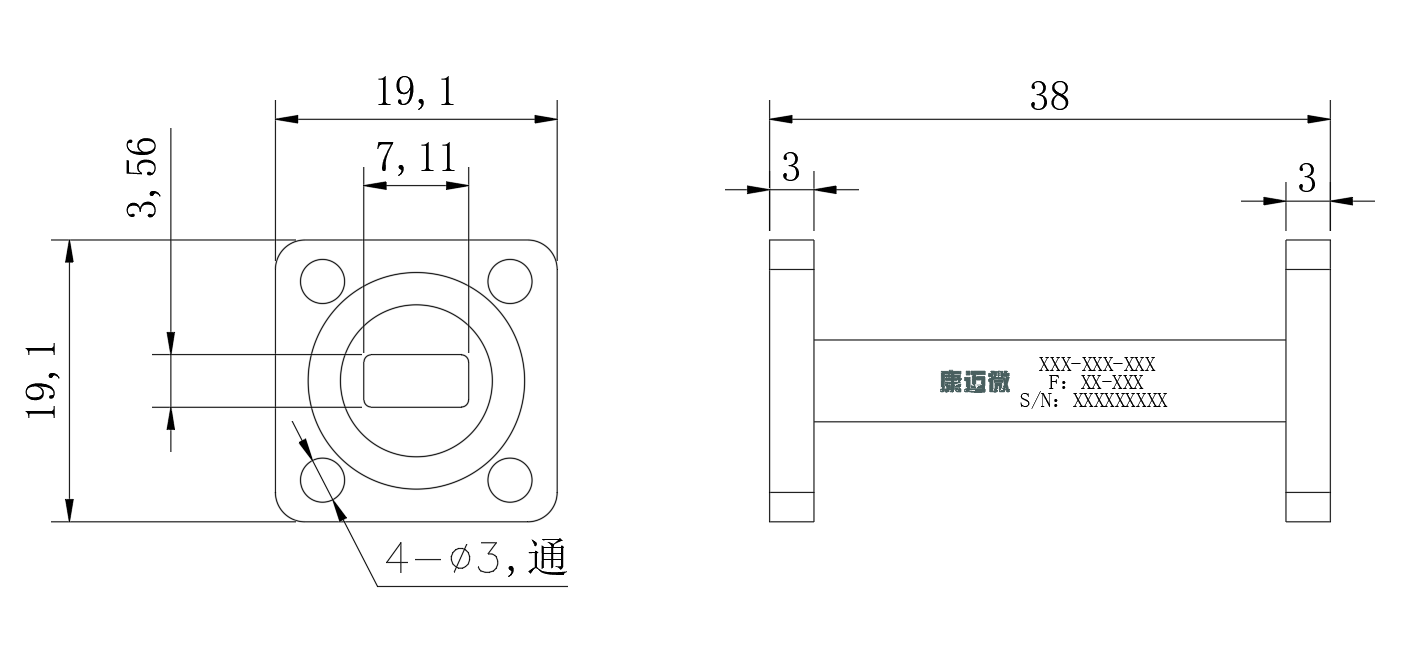

外形结构图（mm）

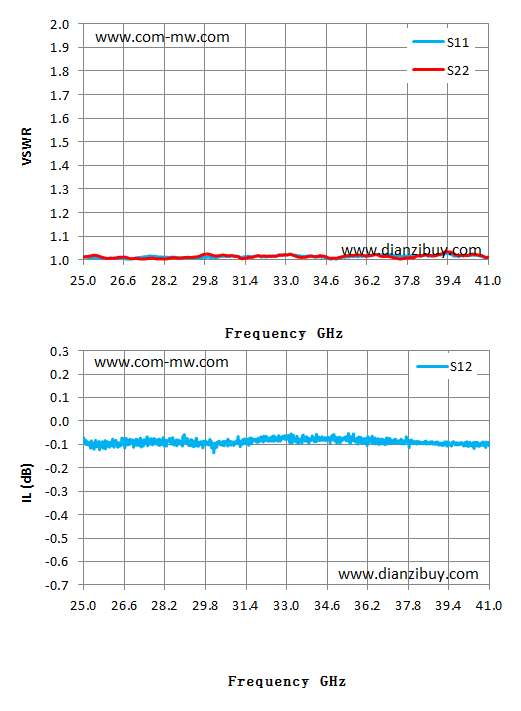

典型测试曲线图
