产品
滤波器
1180~1220MHz, 1050~1350MHz, 900~1500MHz, 825~1575MHz, 1135, 微带圆针
- ZBF3-4L1200-1000-2458
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率二 | / | / | 1180 | ~ | 1220 | MHz |
| 通带频率三 | / | / | 1050 | ~ | 1350 | MHz |
| 通带频率一 | / | / | 900 | ~ | 1500 | MHz |
| 通带频率四 | / | / | 825 | ~ | 1575 | MHz |
| 通带驻波 | 1.6 | |||||
| 通带二中心损耗 | 6 | dB | ||||
| 通带三中心损耗 | 2 | dB | ||||
| 通带一中心损耗 | 1.5 | dB | ||||
| 通带四中心损耗 | 1.2 | dB | ||||
| 通带二抑制度 | 1135 | MHz≥ | 40 | dBc | ||
| 通带二抑制度 | 1265 | MHz≥ | 40 | dBc | ||
| 通带三抑制度 | 925 | MHz≥ | 40 | dBc | ||
| 通带三抑制度 | 1475 | MHz≥ | 40 | dBc | ||
| 通带一抑制度 | 740 | MHz≥ | 40 | dBc | ||
| 通带一抑制度 | 1660 | MHz≥ | 40 | dBc | ||
| 通带四抑制度 | 650 | MHz≥ | 40 | dBc | ||
| 通带四抑制度 | 1750 | MHz≥ | 40 | dBc |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 1W设计保证 |
| 外壳材料 | 铝6061 |
| 带内波动 | 1.0dB |
| 工作温度 | -40~+70℃ |
| 其它 | 通带二群时延波动：5ns；通带三群时延波动：3.5ns；通带一群时延波动：3.2ns；通带四群时延波动：2ns； |

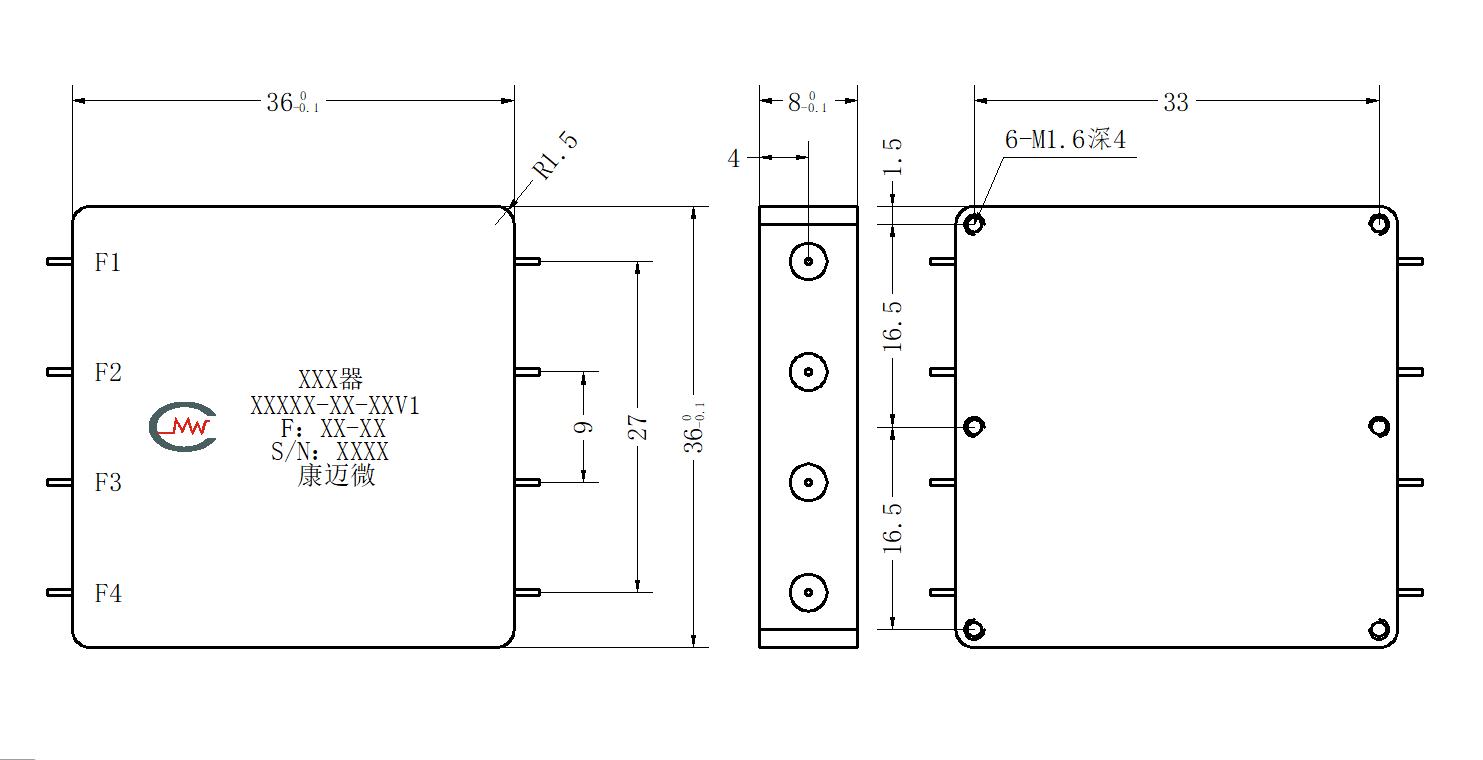

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
