产品
功率放大器
2.3~2.5GHz, 增益42dB, 输出功率40dBm, SMA-F
- DPA8-2.2-2.6G-3979
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 2.3 | ~ | 2.5 | GHz | |
| 增益 | 42 | dB | |||
| 带内平坦度 | ±3.0 | dB | |||
| 输入驻波比 | 1.8 | 2 | |||
| 输出功率 | 40 | dBm | |||
| 效率 | 20 | 25 | % | ||
| 谐波抑制 | 40 | dBC | |||
| 杂波抑制 | 55 | dBC | F0±400kHz | ||
| ACP | 70 | dBC |
环境要求
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 2.5A |
| 工作温度 | -40~+65℃设计保证 |
| 其它 | 长期工作，建议温度保持在40℃以下 |
典型测试数据
| F（GHz） | 2.3 | 2.34 | 2.38 | 2.4 | 2.44 | 2.48 | 2.5 |
| VSWR（IN） | 1.65 | 1.58 | 1.51 | 1.48 | 1.5 | 1.59 | 1.65 |
| Psat（dBm） | 41.33 | 42.22 | 42.94 | 42.94 | 42.53 | 41.68 | 41.03 |
| Psat（W） | 13.58 | 16.67 | 19.68 | 19.68 | 17.91 | 14.72 | 12.68 |
| Gain（dB） | 44.43 | 45.55 | 46.11 | 45.78 | 44.91 | 43.32 | 42.37 |
| Ids（A） | 2.25 | 2.21 | 2.23 | 2.2 | 2.13 | 2.1 | 2.06 |
| η(%) | 21.56 | 26.94 | 31.52 | 31.95 | 30.02 | 25.04 | 21.98 |
| 2次谐波抑制（dBc） | 57 | 54.9 | 54.2 | 55.2 | 49.3 | 42.3 | 39.9 |
| 3次谐波抑制（dBc） | 40.4 | 38.1 | 35.5 | 35.5 | 32.6 | 34.2 | 35.9 |
| 4次谐波抑制（dBc） | 42.8 | 44.1 | 46.1 | 47.7 | 48.8 | 46.9 | 50.7 |
| 杂波抑制（dBC） | 60.4 | 64.7 | 59.6 | 56.6 | 60 | 61 | 62.3 |
| ACP（dBc） | 71.1 | 71.8 | 72 | 71.8 | 71.6 | 70.7 | 70.2 |
参考实物图

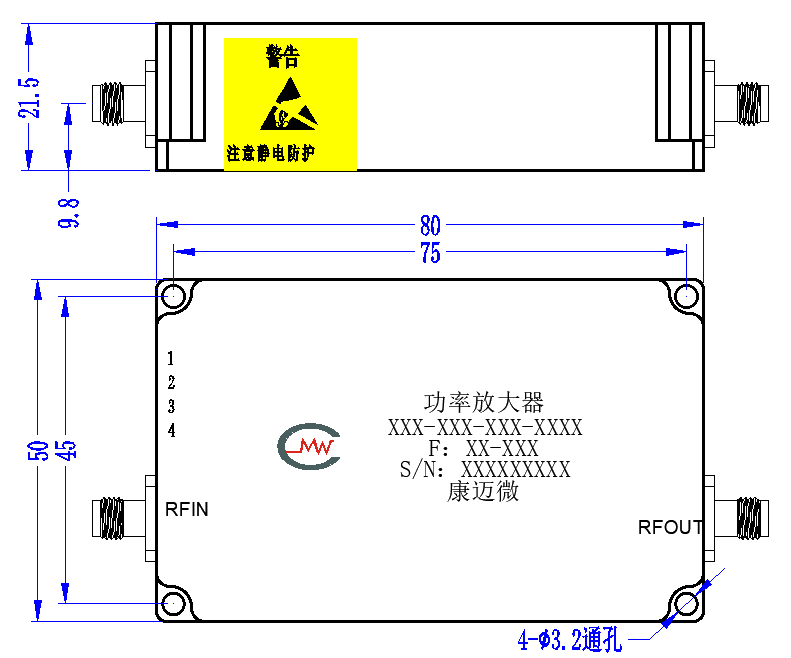

外形结构图

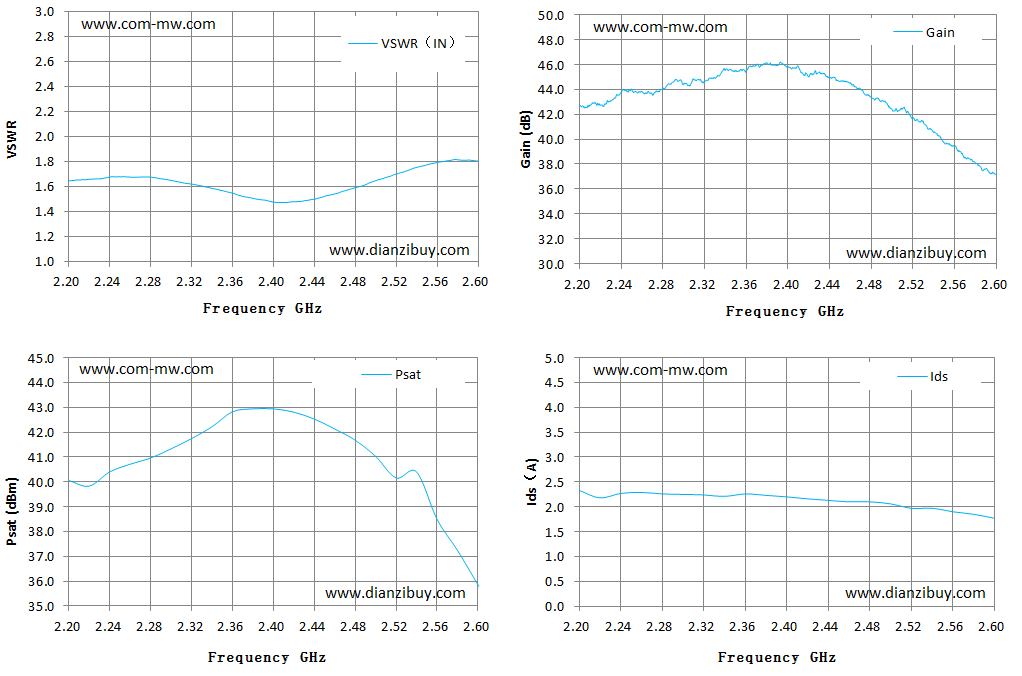

典型测试曲线图
接口定义（3.5mm-4P）
| 序号 | 定义 | 备注 |
| 1 | +28V | |
| 2 | GND | |
| 3 | EN | 0: OFF；1(0.7-5V): ON |
| 4 | NC |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
