产品
低噪声放大器
1.5~30MHz, 增益40dB, 噪声系数1.5dB, P-1dB功率10dBm, SMA
- DLNA8-1.5-30-1944
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
工作温度范围宽，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1.5 | ~ | 30 | MHz |
| 增益 | 40 | dB | ||
| 噪声系数 | 1.5 | dB | ||
| 驻波比 | 2.2 | |||
| P-1dB功率 | 10 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -35~+65℃设计保证 |
| 存储温度 | -50~+80℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 1dB功率 dBm | 25℃ 噪声 dB |
| 1 | 1.81 | 1.56 | 42.33 | 12.3 | / |
| 4 | 1.74 | 1.54 | 42.41 | 12.9 | / |
| 7 | 1.7 | 1.55 | 42.4 | 13.5 | / |
| 10 | 1.7 | 1.54 | 42.48 | 13.1 | 1.16 |
| 13 | 1.7 | 1.55 | 42.46 | 13.2 | 1.15 |
| 15 | 1.7 | 1.56 | 42.46 | 13 | 1.14 |
| 18 | 1.69 | 1.56 | 42.42 | 13 | 1.16 |
| 21 | 1.69 | 1.56 | 42.36 | 13.1 | 1.11 |
| 24 | 1.69 | 1.57 | 42.33 | 13.2 | 1.08 |
| 26 | 1.69 | 1.56 | 42.25 | 13.3 | 1.04 |
| 29 | 1.69 | 1.57 | 42.2 | 13.5 | 1.05 |
| 32 | 1.68 | 1.57 | 42.14 | 13.6 | 1.05 |
| 35 | 1.66 | 1.56 | 42.14 | 13.8 | 1.02 |
| 37 | 1.66 | 1.55 | 42.07 | 14 | 0.92 |
| 40 | 1.66 | 1.55 | 41.97 | 14.2 | 0.97 |
参考实物图
外形结构图（mm）

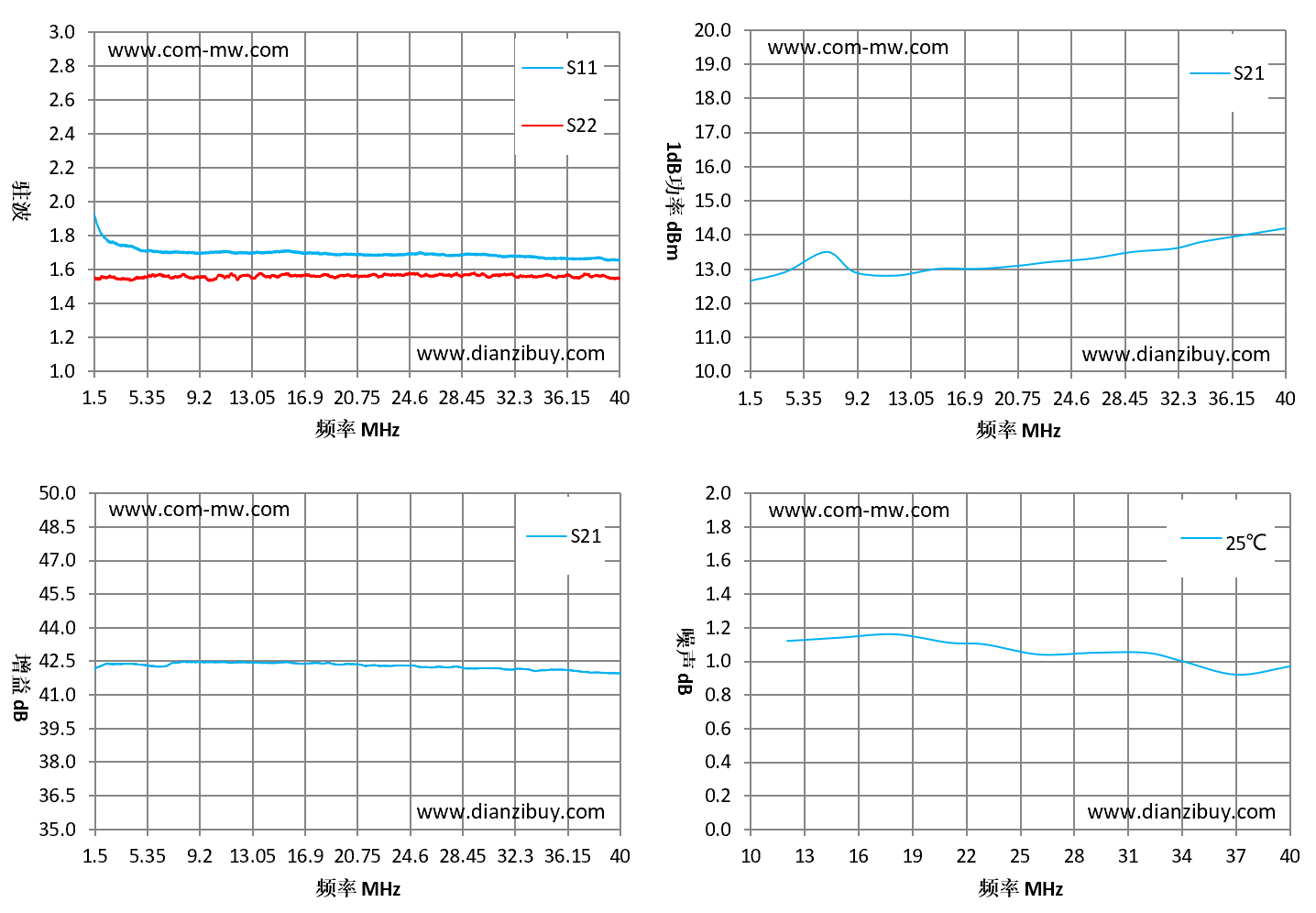

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
