功分器
50~3000MHz, 0.5W, 2路, 0°, 表面贴装, 替代TCP-2-33W+
- S0162
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 50 | ~ | 3000 | MHz |
| 插入损耗 | 1.3 | 2.1 | dB | |
| 隔离度 | 8 | 15 | dB | |
| 输入驻波比 | 2.0 | 2.2 | ||
| 输出驻波比 | 2.2 | 2.9 | ||
| 幅度平衡 | 0.8 | 1.3 | dB | |
| 相位平衡 | 5 | 10 | ° |
其它参数
| 功率容量 | 0.5W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代TCP-2-33W+ |
端口定义
| 公共端口 | 2&5&6 |
| 分配端口 | 3 |
| 分配端口 | 4 |
| 接地端口 | 1 |

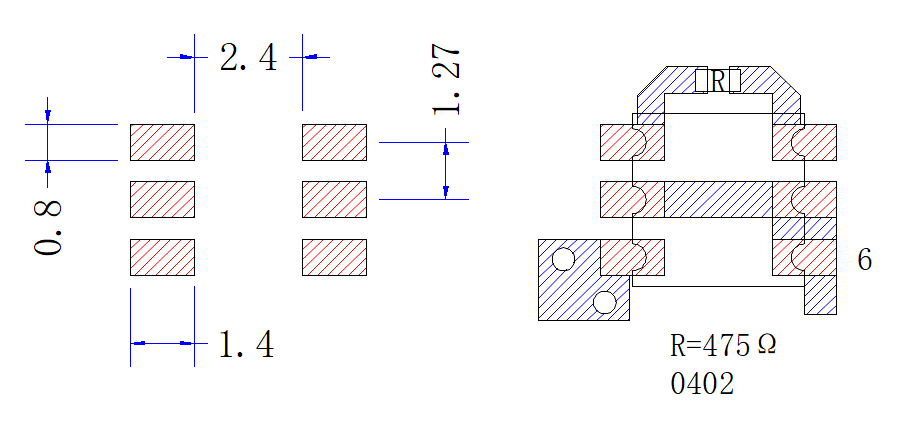

建议PCB布局图
典型测试曲线图

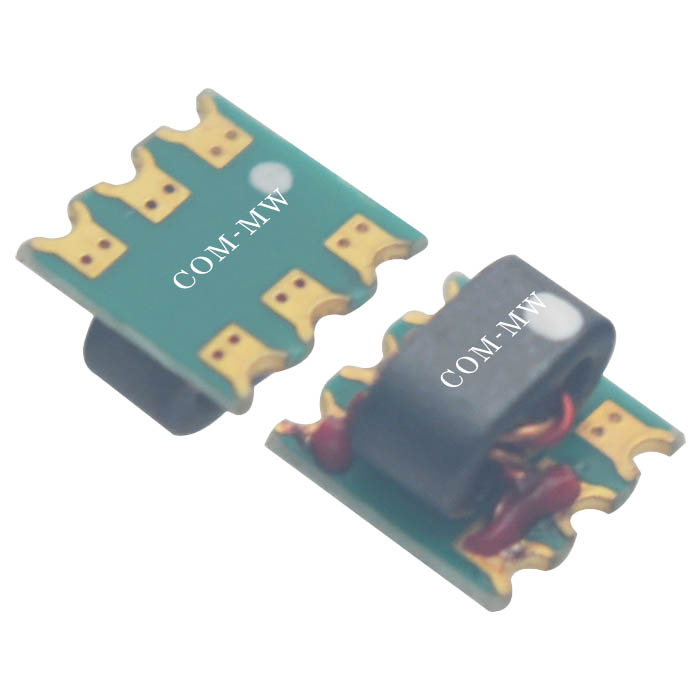

参考实物图

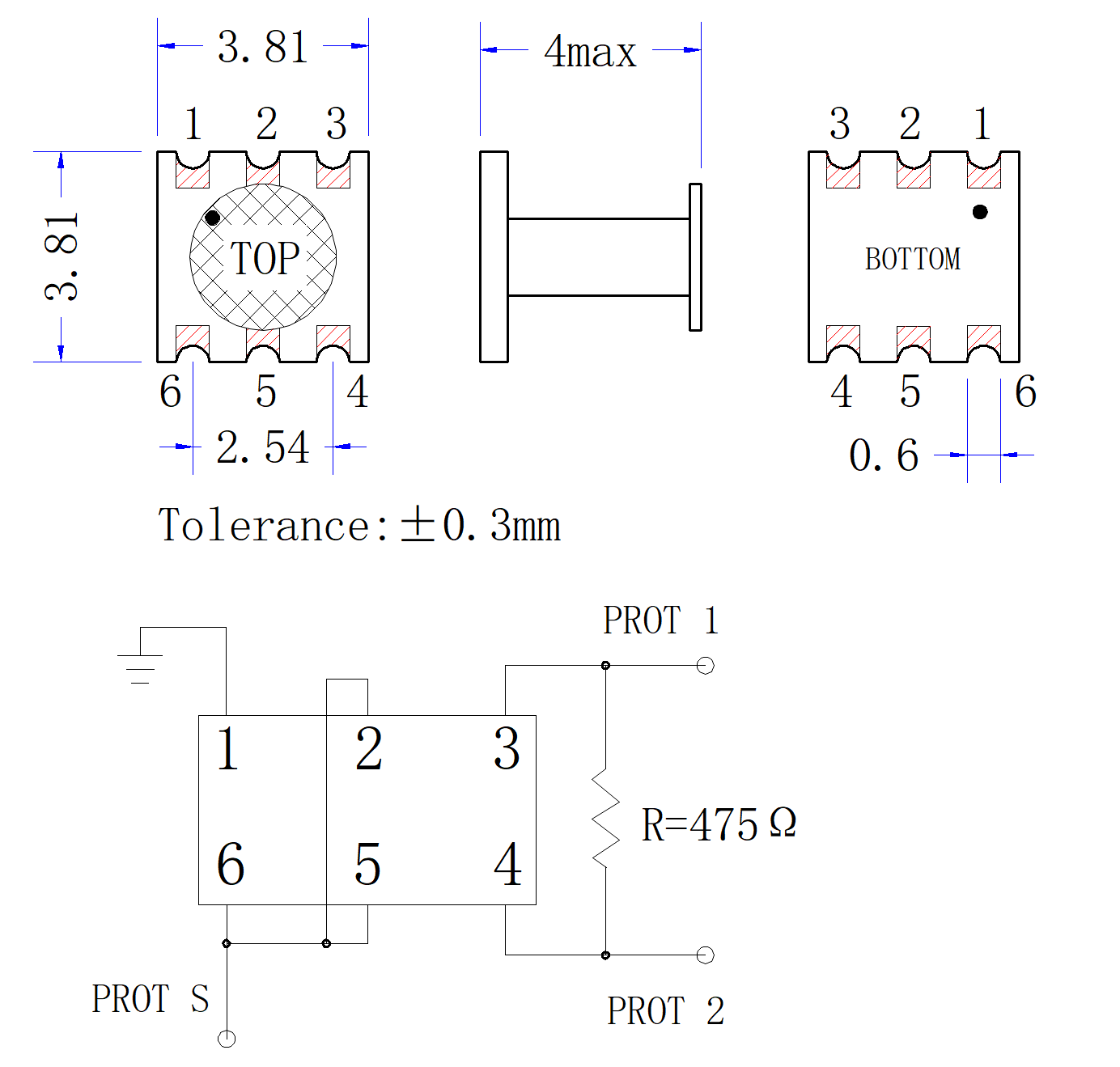

外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
| 0.01 | 1.97 | 1.87 | -3.51 | -0.07 | -22.08 |
| 250 | 1.96 | 1.86 | -3.55 | -0.34 | -27.03 |
| 500 | 1.94 | 1.88 | -3.58 | -0.7 | -28.34 |
| 750 | 1.91 | 1.89 | -3.6 | -1.13 | -30.53 |
| 1000 | 1.88 | 1.9 | -3.47 | -0.87 | -32.13 |
| 1250 | 1.85 | 1.9 | -3.49 | -0.83 | -29.66 |
| 1500 | 1.81 | 1.89 | -3.4 | -0.5 | -26.01 |
| 1750 | 1.76 | 1.88 | -3.36 | -0.28 | -22.89 |
| 2000 | 1.72 | 1.85 | -3.32 | 0.12 | -20.42 |
| 2250 | 1.69 | 1.83 | -3.38 | -0.06 | -18.31 |
| 2500 | 1.66 | 1.82 | -3.37 | 1.13 | -16.71 |
| 2750 | 1.64 | 1.8 | -3.38 | 1.07 | -15.28 |
| 3000 | 1.65 | 1.8 | -3.42 | 1.54 | -14.01 |
| 3250 | 1.69 | 1.8 | -3.48 | 2.33 | -12.88 |
| 3500 | 1.76 | 1.81 | -3.52 | 2.03 | -11.99 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
